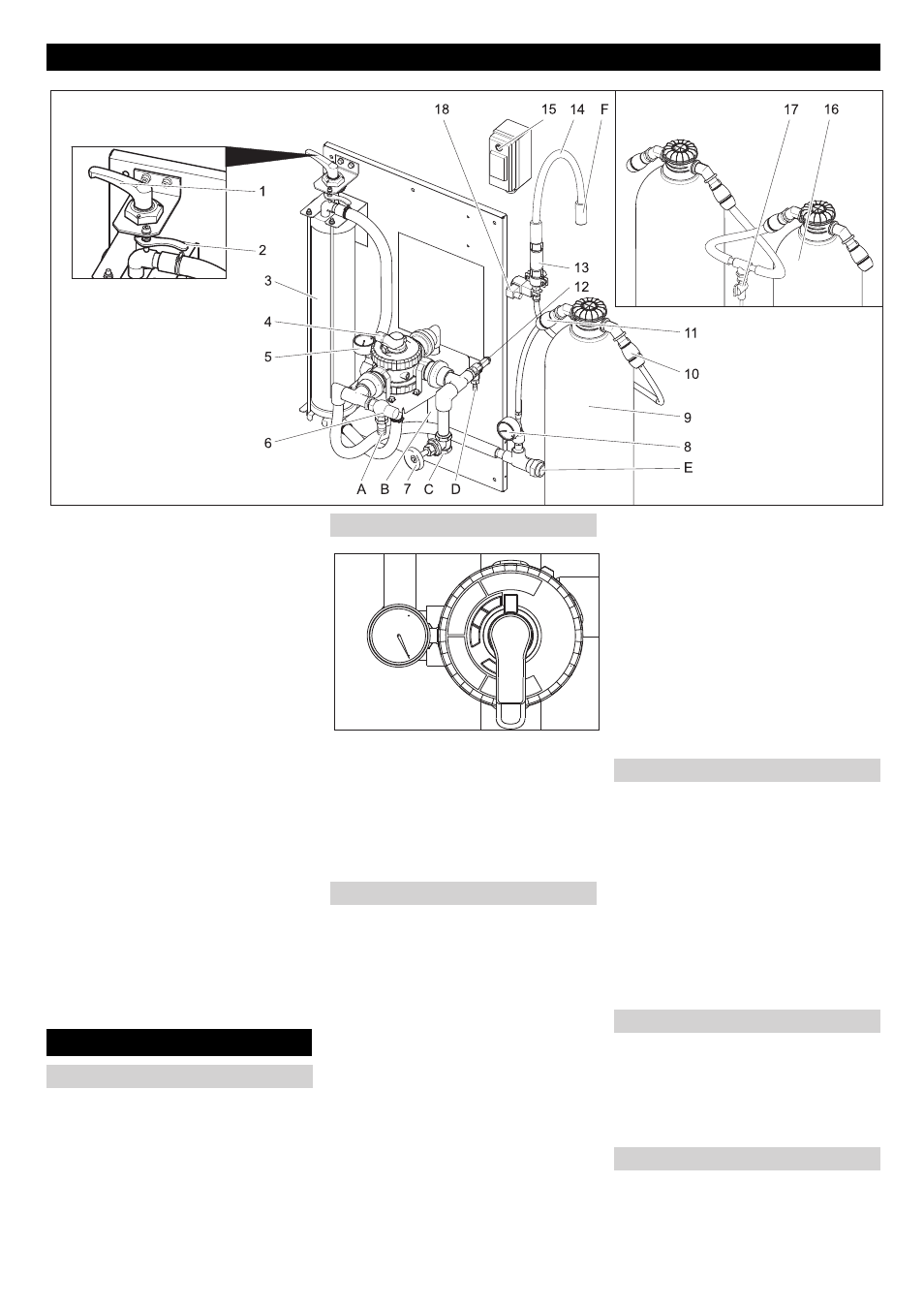

1 Feszítőkar
2 Kioldókar
3 Finomszálas szűrő
4 Többutas szelep
5 Manométer szűrőbemenet
6 Túlfolyó szelep
7 Fojtószelep **)
8 Manométer aktívszén szűrő
9 Aktívszén szűrő
10 Tömlőcsatlakozás kimenet aktívszén
szűrő
11 Tömlőcsatlakozás bemenet aktívszén
szűrő
12 Biztonsági szelep
13 Zárólemez
14 Szüredék tömlő
15 Mágnes szelep kapcsoló
16 2. Aktívszén szűrő **)
17 Próbacsap **)
18 Mágnes szelep
A A sárfogóhoz
B a sárfogóhoz (visszaöblítés)
C a búvárszivattyútól
D A sárfogóhoz (túlnyomás)
E az magasnyomású tisztítóhoz/ üzemvíz
tartályhoz (feltöltés)
F A csatornához
**) opcionális
A szűrőfeszültség utánállításához a követ-
kezőképpen járjon el:

Fordítsa a feszítőkart ütközésig balra,
és rögzítse a kioldókarral.
 Fordítsa a többállású szelep karját
„SZŰRÉS“ állásba.
Tudnivaló
Hosszabb állási idő után a többutas szelep
működtetéséhez nagyobb erőkifejtés szük-
séges.

A szűrő-előfeszültséget ellenőrizni.
 A gyári szivattyút üzembe venni.
Tudnivaló
Normál üzem estén a visszaöblítést napon-
ta egyszer kell elvégezni. A visszaöblítés
alatt a berendezés nem ad le üzemvizet.
Visszamosatáskor eltávolítja a finomszálas
szűrőben összegyűlt szennyeződést. Eh-
hez a finomszálas szűrőt fordított irányban
mossa át. A kimosott szennyeződés az új-
rahasznosító rendszer ülepítő medencéjé-
be kerül.

A gyári szivattyút üzembe venni.
ṇ Figyelem!
A visszaöblítés alatt megengedett maximá-
lis átfolyási mennyiség: 2000 l/h. Adott
esetben az átfolyási mennyiséget a fojtó-
szelepen (megrend. szám: 4.640-230.0)
beállítani.

Fordítsa a többállású szelep karját
„VISSZAMOSATÁS / BACKWASH“ ál-
lásba.
 Lazítsa meg a finomszálas szűrőt a fe-
szítőkar balról jobbra történő elforgatá-
sával.
 Várjon 30 másodpercet.
 Feszítse meg, majd azonnal lazítsa
meg a finomszálas szűrőt.
 30 másodpercig várjon a művelettel –
megfeszítés – meglazítás, ismétlés tíz-
szer.
 Állítsa be a szűrő előfeszítését.
 Fordítsa a többállású szelep karját „EL-
SŐ SZŰRLET/RINSE“ állásba.
 Várjon 2 percig.
 Fordítsa a többállású szelep karját
„SZŰRÉS“ állásba.
Ha a magasnyomású tisztító vagy a mosó-
berendezés nem vesz fel vizet, akkor az
üzemvíz keringetésére kerül sor, a szag
problémák elkerülése érdekében.
Tudnivaló
Az üzemeltetési költségek csökkentése ér-
dekében a búvárszivattyút üzemszünetek
alatt (pl. éjszakánként, hétvégén) idősza-
kosan ki- és be lehet kapcsolni. Ehhez a
(gyári) búvárszivattyút egy időkapcsoló se-
gítségével kell az áramhálózathoz csatla-
koztatni.
Maximális időköz 1 óra.
A berendezést fagymentes helyiségben
kell üzemeltetni. Fagy esetén a berende-
zést üzemen kívül kell helyezni és teljesen
vízteleníteni kell:

Tömlőket lehúzni.
 Járassa üresre a berendezést.
 A gyári szivattyút kikapcsolni.
 Amennyiben fagy veszélye áll fenn, ak-
kor a még benne lévő vizet el kell távo-
lítani (lásd a „Fagyvédelem“ részt).
Készülék elemek
Használat
Szűrő-előfeszültség beállítása
Szűrő üzem
Visszaöblítés
üzemvíz keringetésen
Fagyás elleni védelem
Leállítás
