- 5

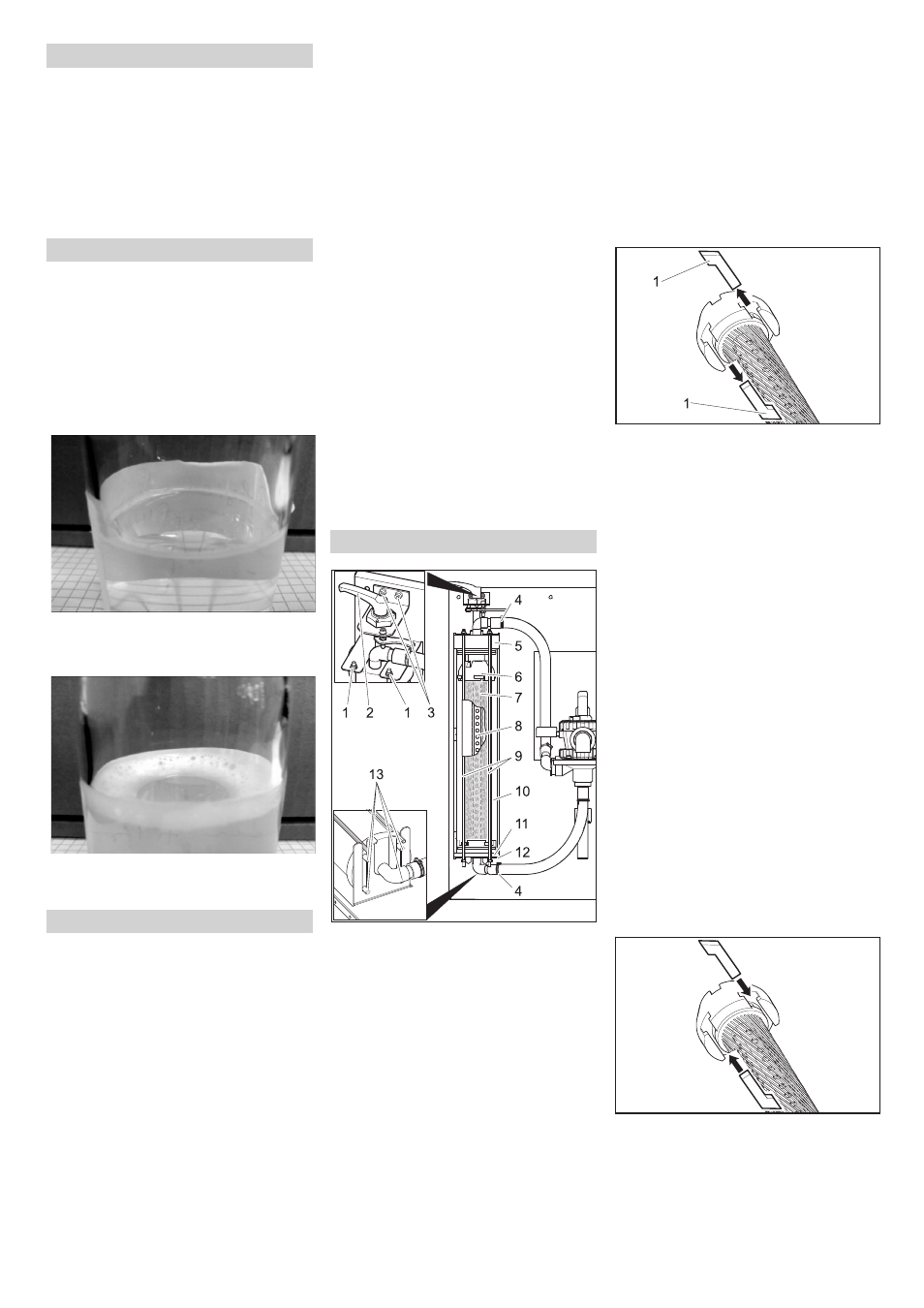

 Označite smer protoka na blendi.
 Skinite blendu.
 Očistite otvor blende iglom ili tankom
žicom.
 Ugradite blendu pazeći pritom na smer
protoka.
 Dok potopna pumpa radi, postavite
prekidač magnetnog ventila na "1" i
proverite protok.
 Staklenu bocu napunite do polovine
uzorkom vode iza filtera sa aktivnim
ugljem i zatvorite.
 Jako protresite staklenu bocu u trajanju
od 5 sekundi.
Ako se stvori homogena penasta površina
koja se ni nakon 40 sekundi ne raspadne,
treba zameniti uložak filtera sa aktivnim
ugljem.
Izgled pene kada je filter u redu: vrlo tanak
prsten od pene po obodu koji se brzo
raspada.
Izgled pene kada je filter istrošen: debeo
prsten od pene po obodu koji se ne
raspada.
 Isključite potopnu pumpu.
 Odvojite crevnu spojnicu na ulazu
filtera sa aktivnim ugljem.
 Odvojite crevnu spojnicu na izlazu
filtera sa aktivnim ugljem.
 Odvijte poklopac filterske boce.
 Prospite sadržaj boce (potrebne su 2
osobe) i skinite cev sa mlaznicom.
 Isperite filtersku bocu vodom.
 Umetnite cev sa mlaznicom.
Napomena
Odložite aktivni ugalj u otpad u skladu sa
važećim lokalnim propisima.

Postavite levak 4.901-090.0 na filtersku
bocu.
 Ulijte 20 l vode.
 Dodajte 10 kg šljunka.
 Sipajte 14 kg = 28 l aktivnog uglja.
 Napunite filtersku bocu vodom.
 Zavijte i zategnite poklopac filterske
boce.
 Izlaz filterske boce spojite sa crevom
manometra na filteru sa aktivnim
ugljem.
 Ulaz filterske boce spojite sa crevom
merača protoka.
 Potopnu pumpu uključiti.
 Prekidač magnetnog ventila postavite
na "1".
 Isperite filtersku bocu unazad dok voda
ne počne da ističe bez mehurića.
 Prekidač magnetnog ventila postavite
na "0".
 Isključite potopnu pumpu.
 Filtersku bocu sa ispravnim smerom
protoka priključite na sistem.
Napomena
Kod uređaja sa opcijom 2. filtera sa
aktivnim ugljem zamenite mesta filterskim
bocama tako da se novonapunjena
filterska boca, puni kao druga po redu.

Potopnu pumpu uključiti.
 Proverite protok (oko 0,5 l/min), po
potrebi očistite blendu.
1 Navrtka
2 Do rezervoara reciklirane vode
3 Vijak za ležaj tenzione poluge
4 Obujmica za crevo
5 Poklopac
6 Gornji deo
7 Filterski uložak
8 Filterska cev
9 Navojna šipka
10 Filamentni filter
11 Donji deo
12 Donja konzola
13 Klin
 Filter olabaviti.
 Otvoriti obujmicu za crevo.
 Creva izvući iz cevnih spojnica.
 Oba vijka ležaja tenzione poluge
odvrnuti.
 Tenzionu polugu zajedno sa ležajem
skinuti prema gore.
 Matice na gornjem kraju navojnih šipki
odviti.
 Skinuti navojne šipke-sklopove.
 Filamentni filter izvući prema napred.
 Poklopac filamentnog filtera skinuti.
 Donji deo filamentnog filtera zajedno sa
filterskim uložkom skinuti.
1 Kameni žlebovi
 Izvucite kamene žlebove između
gornjeg dela i filterskog uloška i između
donjeg dela i filterskog uloška.
 Skinuti gornji deo i donji deo od
filterskog uloška.
 Izvucite filtersku cev iz filterskog uloška,
 filterski uložak ukloniti.
 Postaviti filtersku cev na kraju novog
filterskog uloška.
 Filterski uložak tako napeti, da filamenti
nisu uvrnuti.
 Filtersku cev gurnuti u filterski uložak i
pri tome kroz pogled na suprotnu stranu
filterskog elementa upravljati smer
filterske cevi.
 Pred daljnjom montažom sve O-
prstene premažite sa uobičajenim
tekućim sapunom.
Napomena
Ne upotrebljavati silikonsku mast. Silikon u
vodi umanjuje rezultat čiščenja i sušenja
kod pranja vozila.

Utaknite gornji i donji deo na filterski
uložak.
 Gornji i donji deo izravnajte tako, da se
kameni žlebovi mogu koristiti.
 Kamene žlebove umetnuti i pritegnuti
sa laganim okretanjem filterskog
uloška.
 Donji deo postaviti u filamentni filter i
potpuno gurnuti.
 Poklopac postaviti na filamentni filter.
Čišćenje blende
Provera filtera sa aktivnim ugljem
Zamena aktivnog uglja
Filterski uložak zameniti
