2

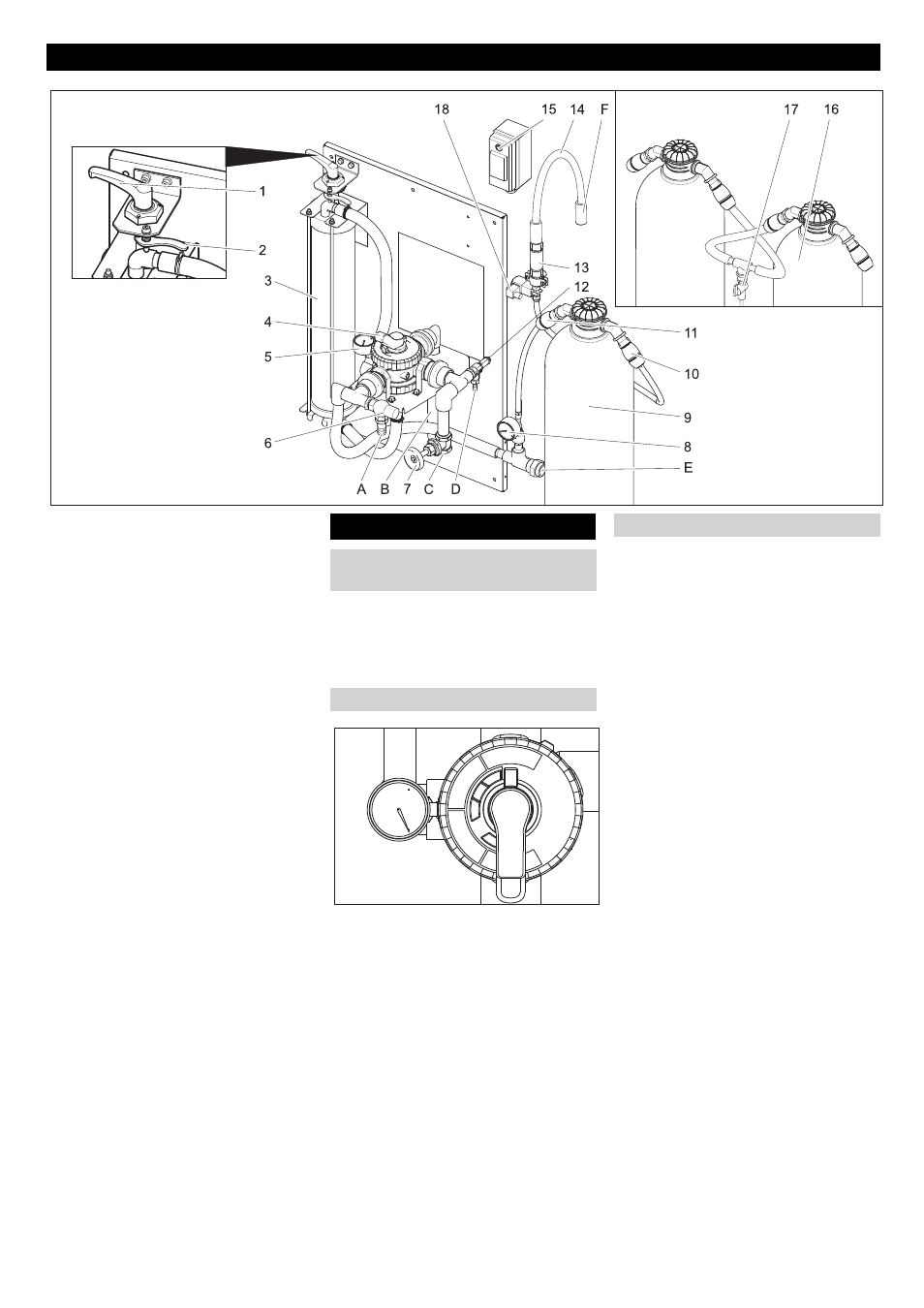

1 Затегателен лост
2 Деблокиращ лост
3 Филтър от влакна
4 Клапан-разпределител
5 Манометър на входа на филтъра
6 Преливен вентил
7 Дроселен вентил **)
8 Манометър на филтъра с активен
въглен
9 Филтър с активен въглен
10 Куплунг на маркуча на изхода на
филтъра с активен въглен
11 Куплунг на маркуча на входа на фил-
търа с активен въглен
12 Предпазен клапан
13 Бленда
14 Маркуч с филтрат
15 Прекъсвач магнитен вентил
16 2. Филтър с активен въглен **)
17 Кран за взимане на проби **)
18 Магнитен вентил
A Към шламоуловителя
B към шламоуловителя (обратно проми-
ване)
C от потопяемата помпа
D Към шламоуловителя (свръхналяга-
не)
E към уреда за почистване с високо на-
лягане / резервоара за отработена
вода (пълнене)
F към канализацията
**) Опция
За регулиране на натягането на филтъ-
ра постъпете както следва:
Завъртете затегателния лост наля-
во, докато лостът достигне до края и
фиксирайте с деблокиращия лост.
Завъртете лоста на клапана-разпре-
делител в положение „ФИЛТРА
ЦИЯ“.
Указание
След продължителен престой задей-
стването на клапана-разпределител
изисква прилагане на по-голяма сила.
Проверете предварителното натяга-
не на филтъра.
Пуснете в експлоатация предоставе-
ната от клиента помпа.
Указание
При нормална работа обратното про-
миване трябва да се извършва веднъж
дневно. По време на обратното проми-
ване инсталацията не отдава отрабо-
тена вода.
При обратно промиване събралата се във
филтъра от влакна мръсотия се отстраня-
ва. За целта филтъра от влакна се изплак-
ва в обратната посока. Изплакнатата
мръсотия се отвежда в шламоуловителя
на системата за рециклиране.
Пуснете в експлоатация предоставе-
ната от клиента помпа.
ṇ
Предупреждение
Максимално допустимият дебит при
обратно промиване е 2000 л/ч. Евенту-
ално настройте дебита на дроселния
вентил (№ за поръчка: 4.640-230.0).
Завъртете лоста на клапана-разпре-
делител в положение „ОБРАТНО
ПРОМИВАНЕ/BACKWASH“.
Намалте натягането на филтъра от
влакна като завъртите затегателния
лост по посока, обратна на часовни-
ковата стрелка.
Изчакайте 30 секунди.
Натегнете филтъра от влакна и вед-
нага намалете натягането.
Изчакайте процеса за 30 секунди -
Натегнете - Намалете натягането,
повторете това 10 пъти.
Настройте отново предварителното
натягане на филтъра.
Завъртете лоста на клапана-разпре-
делител в положение „ПЪРВИЧЕН
ФИЛТРАТ/RINSE“.
Изчакайте 2 минути.
Завъртете лоста на клапана-разпре-
делител в положение „ФИЛТРА
ЦИЯ“.
Елементи на уреда
Обслужване
Настройка на предварителното
натягане на филтъра
Режим филтър
Обратно промиване
