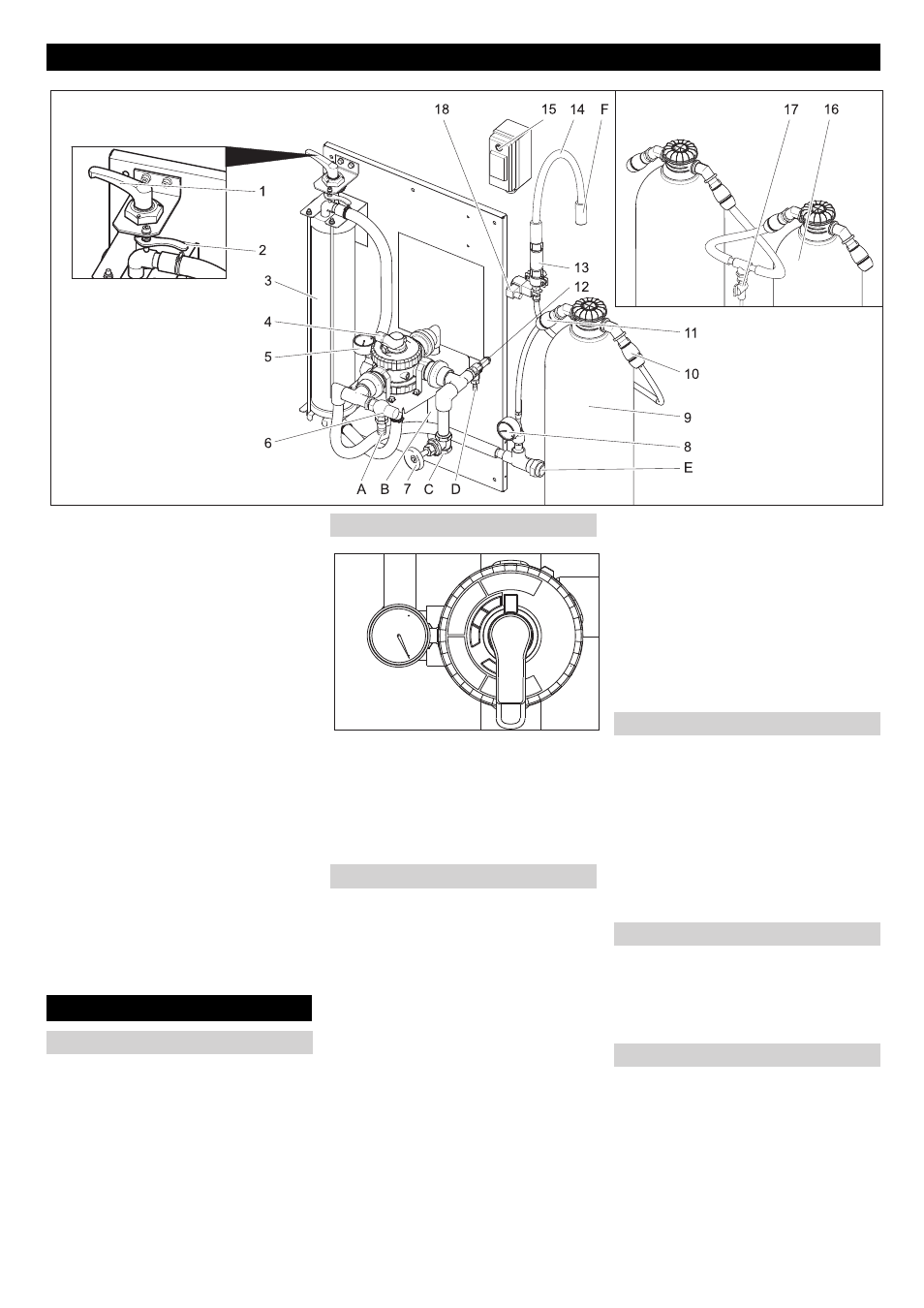

- 2
1 Spændehåndtag
2 Åbningshåndtag
3 Filamentfilter
4 Flergangshane
5 Manometer filterindgang
6 Overstrømningsventil
7 Reduktionsventil **)
8 Manometer aktivkulfilter
9 Aktivkulfilter
10 Slangekoblinger udgang aktivkulfilter
11 Slangekoblinger indgang aktivkulfilter
12 Sikkerhedsventil
13 Blende
14 Filtratslange
15 Kontakt magnetventil
16 2. Aktivkulfilter **)
17 Prøvehane **)
18 Magnetventil
A Til slamkasse
B til slamkasse (tilbageskylning)
C fra dykpumpen
D Til slamkasse (overtryk)
E til højtryksrenser / industrivandtanken
(påfyldning)
F Til kanalisation
**) option
Til justering af filterspændingen gås frem
som følgende:

Drej spændehåndtaget til venstre indtil
det er ved anslaget og fikser det med
åbningshåndtaget.
 Drej flervejsventilens håndtag til "FIL-
TRATION".
OBS
Efter en længere nedlukningstid er det
mere svært at åbne/lukke magnetventilen.

Kontroller filterforspændingen.
 Idriftsætte den lokale pumpe.
OBS
Ved normal drift, skal tilbageskylningen
gennemføres en gang om dagen. Under til-
bageskylningen afgiver anlægget intet in-
dustrivand.
Ved tilbageskylning fjernes det snavs, som
blev samlet i filamentfilteret. Dertil skylles
filamentfilteret i omvendt retning. Det ud-
skyllede snavs ledes ind recyclingsyste-
mets slamkasse.

Idriftsætte den lokale pumpe.
ṇ Advarsel
Maksimalt flowmængde ved tilbageskyl-
ning er 2000 l/h. Evt. skal flowmængden ju-
steres med reduktionsventilen
(bestillingsnr.: 4.640-230.0).

Drej flervejsventilens håndtag til "TIL-
BAGESKYLNING/BACKWASH".
 Løsn filamentfilteret ved at deje spæn-
dingshåndtaget imod uret.
 Vent 30 sekunder.
 Spænd filamentfilteret og løsn det
straks igen.
 Gentag proceduren vendt 30 sekunder
- spænd - løsn, 10 gange.
 Juster filter forspændingen igen.
 Drej flervejsventilens håndtag til
"FØRSTFILTRAT/RINSE".
 Vendt 2 minutter.
 Drej flervejsventilens håndtag til "FIL-
TRATION".
Hvis højtryksrenseren eller vaskeanlægget
ikke optager vand, gennemføres en cirkula-
tion af industrivandet for at undgå lugt.
OBS
Til reduktion af driftsudgifterne kan dykke-
pumpen periodisk kobles til og fra under
driftspauserne (f.eks. om natten, i weeken-
den). Hertil kan man koble dykkepumpen
(lokal) via en timer til strømforsyningen.
Maksimal interval-afstand 1 time.
Anlægget skal køres i frostfrie rum. Ved
frost skal anlægget tages ud af drift og fuld-
stændig drænes:

Fjern slangerne.
 Tøm anlægget.
 Slå den lokale pumpe fra.
 Hvis der er fare for frost, skal det forbli-
vende vand også fjernes (se afsnit
"Frostbeskyttelse").
Maskinelementer
Betjening
Justere filterforspændingen
Filterdrift
Tilbageskylle
Industrivandscirkulation
Frostbeskyttelse
Afbrydning/nedlæggelse
