- 5
 Durchlussrichtung auf der Blende mar-
kieren.
 Blende ausbauen.
 Öffnung der Blende mit einer Nadel
oder einem dünnen Draht reinigen.
 Blende einbauen, dabei Durchlussrich-
tung beachten.
 Schalter Magnetventil bei laufender
Tauchpumpe auf „1“ stellen und Durch-
fluss prüfen.
 Glasflasche zur Hälfte mit einer Was-
serprobe nach dem Aktivkohlefilter be-
füllen und verschließen.
 Glasflasche 5 Sekunden lang stark
schütteln.
Bildet sich ein geschlossene Schaumde-
cke, die nach 40 Sekunden noch nicht zer-
fallen ist, muss die Füllung des
Aktivkohlefilters ausgewechselt werden.

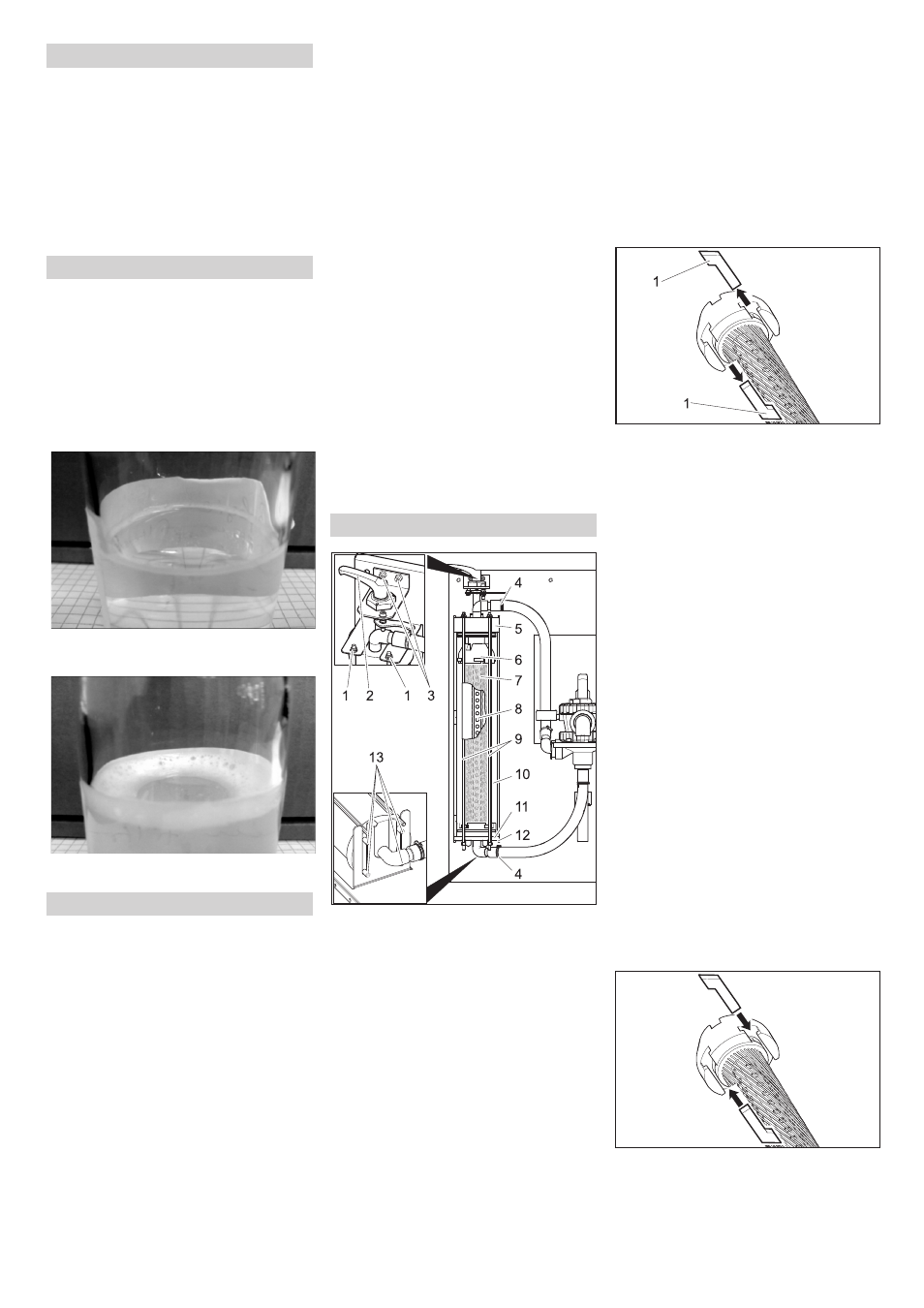

Schaumbild Filter in Ordnung: sehr dünner
Schaumring am Rand, der schnell zerfällt.
Schaumbild Filter erschöpft: dicker
Schaumring am Rand, der nicht zerfällt.
 Tauchpumpe ausschalten.
 Schlauchkupplung Eingang Aktivkohle-
filter trennen.
 Schlauchkupplung Ausgang Aktivkoh-
lefilter trennen.
 Deckel der Filterflasche abschrauben.
 Inhalt der Flasche ausschütten (2 Per-
sonen erforderlich) und Düsenrohr ent-
nehmen.
 Filterflasche mit Wasser ausspülen.
 Düsenrohr einsetzen.
Hinweis
Aktivkohle nach den örtlich geltenden Vor-
schriften entsorgen.

Trichter 4.901-090.0 auf die Filterfla-
sche setzen.
 20 Liter Wasser einfüllen.
 10 kg Stützkies einfüllen.
 14 kg = 28 l Aktivkohle einfüllen.
 Filterflasche mit Wasser auffüllen.
 Deckel der Filterflasche aufschrauben
und festdrehen.
 Ausgang der Filterflasche mit dem
Schlauch vom Manometer Aktivkohlefil-
ter verbinden.
 Eingang der Filterflasche mit dem
Schlauch vom Durchflussmesser ver-
binden.
 Tauchpumpe einschalten.
 Schalter Magnetventil auf „1“ stellen.
 Filterflasche rückwärts spülen, bis das
Wasser blasenfrei austritt.
 Schalter Magnetventil auf „0“ stellen.
 Tauchpumpe ausschalten.
 Filterflasche in korrekter Durchfluss-
richtung an das System anschließen.
Hinweis
Bei Anlagen mit Option 2. Akrivkohlefilter
Filterflaschen vertauschen, so dass die neu
gefüllte Filterflasche als Zweite durchflos-
sen wird.

Tauchpumpe einschalten.
 Durchfluss prüfen (ca 0,5 l/min), gege-
benenfalls Blende reinigen.
1 Mutter
2 Spannhebel
3 Schraube Spannhebellager
4 Schlauchschelle
5 Deckel
6 Oberteil
7 Filtereinsatz
8 Filtratrohr
9 Gewindestange
10 Filamentfilter
11 Unterteil
12 Untere Konsole
13 Stift
 Filter entspannen.
 Schlauchschellen öffnen.
 Schläuche von den Schlauchnippeln
abziehen.
 Beide Schrauben des Spannhebella-
gers herausdrehen.
 Spannhebel samt Lagerung nach oben
abnehmen.
 Muttern am oberen Ende der Gewinde-
stangen abschrauben.
 Gewindestangen-Baugruppe abnehmen.
 Filamentfilter nach vorne herausziehen.
 Deckel des Filamentfilters abziehen.
 Unterteil des Filamentfilters samt Filter-
einsatz abziehen.
1 Nutenstein
 Nutensteine zwischen Oberteil und Fil-
tereinsatz und zwischen Unterteil und
Filtereinsatz herausziehen.
 Oberteil und Unterteil vom Filtereinsatz
abnehmen.
 Filtratrohr aus Filtereinsatz herausziehen,
 Filtereinsatz entsorgen.
 Filtratrohr an einem Ende des neuen
Filtereinsatzes ansetzen.
 Filtereinsatz so spannen, das die Fila-
mente nicht verdrillt sind.
 Filtratrohr in den Filtereinsatz schieben
und dabei durch Blick in die Gegenseite
des Filterelements die Richtung des Fil-
tratrohrs steuern.
 Vor der weiteren Montage alle O-Ringe
mit handelsüblicher Flüssigseife ein-
streichen.
Hinweis
Kein Silikonfett verwenden. Silikon im Was-
ser beeinträchtigt das Reinigungs- und
Trocknungsergebnis bei der Fahrzeugwä-
sche.

Oberteil und Unterteil auf das Filterele-
ment stecken.
 Oberteil und Unterteil so ausrichten,
dass die Nutensteine eingesetzt wer-
den können.
 Nutensteine einstecken und durch
leichtes Verdrehen des Filtereinsatzes
festklemmen.
 Unterteil in den Filamentfilter einsetzen
und ganz einschieben.
Blende reinigen
Aktivkohlefilter prüfen
Aktivkohle wechseln
Filtereinsatz austauschen
7 DE
