- 3

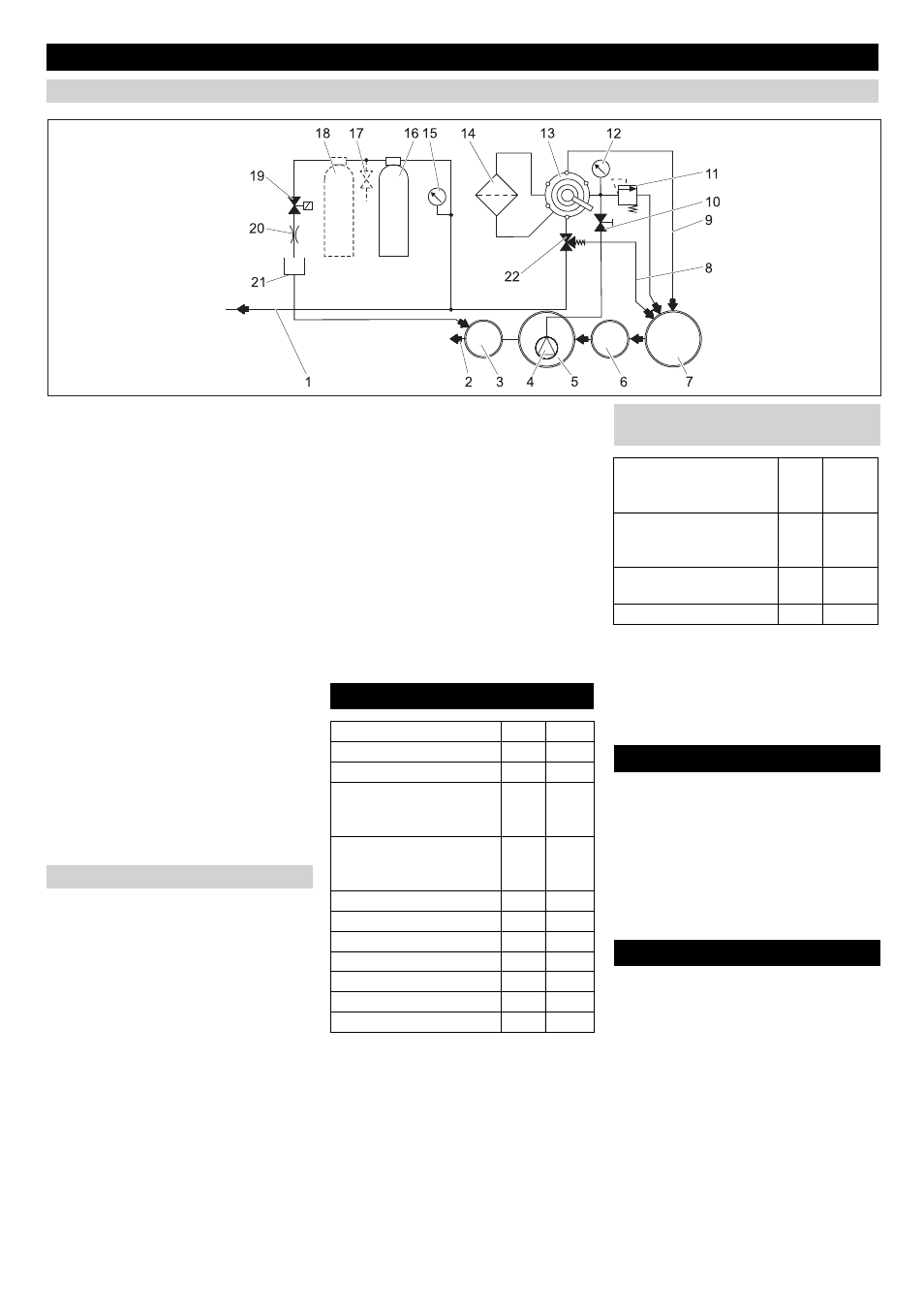

1 Käyttövesisäiliöön/painepesurille
2 Viemäriverkostoon *)
3 Valvontakuilu *)
4 Uppopumppu *)
5 Recycling-järjestelmän pumppuallas *)
6 Erotuslaitteisto (EN 858) *)
7 Recycling-järjestelmän lieteloukku *)
8 Kierrätys (lieteloukkuun)
9 Vastahuuhtelujohto
10 Kuristinventtiili
11 Turvaventtiili
12 Manometri suodattimen sisääntulokoh-
dassa
13 Monitieventtiili
14 Filamenttisuodatin
15 Manometri aktiivihiilisuodatin
16 Aktiivihiilisuodatin
17 Näytehana **)
18 2. Aktiivihiilisuodatin **)
19 Magneettiventtiili
20 Kuristin
21 Filtraattiletku
22 Ylivirtausventtiili
*) rakenteen puolelta
**) valinnainen
Seuraavassa kuvataa veden virtausreitti
monitieventtiilin eri asennoissa.
Suodatuskäytössä vesi kulkee seuraavasti
– Uppopumppu
– Monitieventtiili asennossa "FILTRATION"
– Suodatin (virtaussuunta suodatus)
– Käyttövesisäiliöön/painepesurille
Vastahuuhtelussa vesi kulkee seuraavasti
– Uppopumppu
– Monitieventtiili asennossa "BACK-
WASH/VASTAHUUHTELU"
– Suodatin (vastakkaiseen suuntaan kuin
suodatuksessa)
– Lieteloukussa
Huuhtelussa vesi kulkee seuraavasti:
– Uppopumppu
– Monitieventtiili asennossa "RINSE/
HUUHTELU"
– Suodatin (virtaussuunta suodatus)
– Lieteloukussa
Tätä asentoa ei tarvita laitteiston käyttämi-
sessä.
Jos pumppualtaan vedenpinta ylittää tietyn
korkeuden, magneettiventiili avautuu ja
vesi virtaa aktiivihiilisuodattimen läpi vie-
märiin.
– soveltuu likavedelle
– soveltuu jatkuvaan käyttöön
– varustettu kuivakäyntisuojauksella
Ohje
Liian suuritehoisia pumppuja voi kuristaa
kuristusventtiiliä säätämällä.
Varo
Loukkaantumis- ja vahingoittumisvaaravaa-
ra! Huomioi kuljetettaessa laitteen paino.
Laitteistossa oleva jäämävesi pitää poistaa
ennen kuljetusta.
Kun kuljetat laitetta ajoneuvoissa, varmista
laite liukumisen ja kaatumisen varalta kul-
loinkin voimassa olevien ohjesääntöjen
mukaisesti.
Varo
Loukkaantumis- ja vahingoittumisvaaravaa-
ra! Huomioi säilytettäessä laitteen paino.
Laitteistossa oleva jäämävesi pitää poistaa
ennen varastointia.
Säilytä laitetta paikassa, jonka lämpötila ei
laske nollan alapuolelle.
Toiminta
Virtauskulku
Toimintakuvaus
FILTRATION/SUODATUS
BACKWASH/VASTAHUUHTELU
RINSE/HUUHTELU
RECIRCULATION/KIERRÄTYS
Aktiivihiilisuodattimen toiminta
Tekniset tiedot
Jännite V 230
Taajuus Hz 50
Teho W 12
Paine (min.) MPa
(baa-
ria)
0,2 (2)
Paine (maks.) MPa
(baa-
ria)
0,35
(3,5)
Suodatusteho l/h 1200
Jätevesimäärä l/d 550
Aktiivihiilimäärä l 28
Leveys mm 1000
Syvyydet mm 480
Korkeus mm 1600
Paino kg 110
Uppopumpulle (rakennuksessa
oleva) asetetut vaatimukset
Paine (min.) MPa
(baa-
ria)
0,2 (2)
Paine (maks.) MPa
(baa-
ria)
0,35
(3,5)
Pumppausmäärä min. 0,2
MPa (2 bar) paineella l/h 1200
Pumppausmäärä maks. l/h 2000
Kuljetus
Koneen säilytys
70 FI
