- 6
 Вказати пропускний напрямок на
діафрагмі.
 Вийняти діафрагму.
 Очистити отвір діафрагми за
допомогою голки або тонкого дроту.
 Встановити діафрагму відповідно
пропускного напрямку.
 Перемикач магнітного клапана
встановити у положення "1" при
ввімкненому заглибному насосі та
перевірити витрату.
 Скляний резервуар наполовину
заповнити пробою води після
заповнення модуля з активованим
вугіллям та закрити резервуар.
 Сильно струшувати скляний балон
протягом 5 секунд.
При утворенні закритих пінистих
покришок, які не розпадаються протягом
40 секунд, слід замінити вміст модуля з
активованим вугіллям.
Нормальне піноутворення при
використанні фільтру: дуже тонке кільце
піни по краях, що швидко розпадається.
Піногасність фільтра вичерпана: дуже
тонке кільце піни по краях, що не
розпадається.
 Вимкнути заглибний насос.
 Від'єднувати вхід шлангового
з'єднання фільтру з активованого
вугілля.
 Від'єднувати вихід шлангового
з'єднання фільтру з активованого
вугілля.
 Відгвинтити кришку резервуара
фільтру.
 Витрушувати вміст резервуара
(необхідна участь 2 людей) та зняти
трубу з розпилювачем.
 Промити резервуар фільтра водою.
 Встановити трубу з розпилювачем.
Вказівка
Aktivkohle nach den örtlich geltenden
Vorschriften entsorgen.

Встановити лійку 4.901-090.0 у
резервуар фільтра.
 Залити 20 літрів води.
 Засипати 10 кг опорного гравію.
 Засипати 14 кг = 28 л активованого
вугілля.
 Заповнити резервуар фільтру водою.
 Загвинтити та установити на місце
кришку резервуара фільтру.
 З'єднати вихід резервуара фільтру зі
шлангом манометра модуля з
активованим вугіллям.
 З'єднати вхід резервуара фільтру зі
шлангом витратоміра.
 Вимкнути заглибний насос.
 Встановити перемикач магнітного
клапана в положення "1".
 Здійснити зворотне промивання
фільтра доки вода не почне текти без
бульбашок повітря.
 Встановити перемикач магнітного
клапана в положення "0".
 Вимкнути заглибний насос.
 Резервуар фільтру підключається до
системи з урахуванням напрямку
потоку.
Вказівка
Для установок з опцією активовани
вугілл замінити резервуари фільтру з
активованого вугілля для того, щоб
через заново заповнений резервуар
фільтру протікало у два рази більше
рідини.

Вимкнути заглибний насос.
 Перевірити витрату (прибл. 0,5 л/хв),
при необхідності очистити
діафрагму.

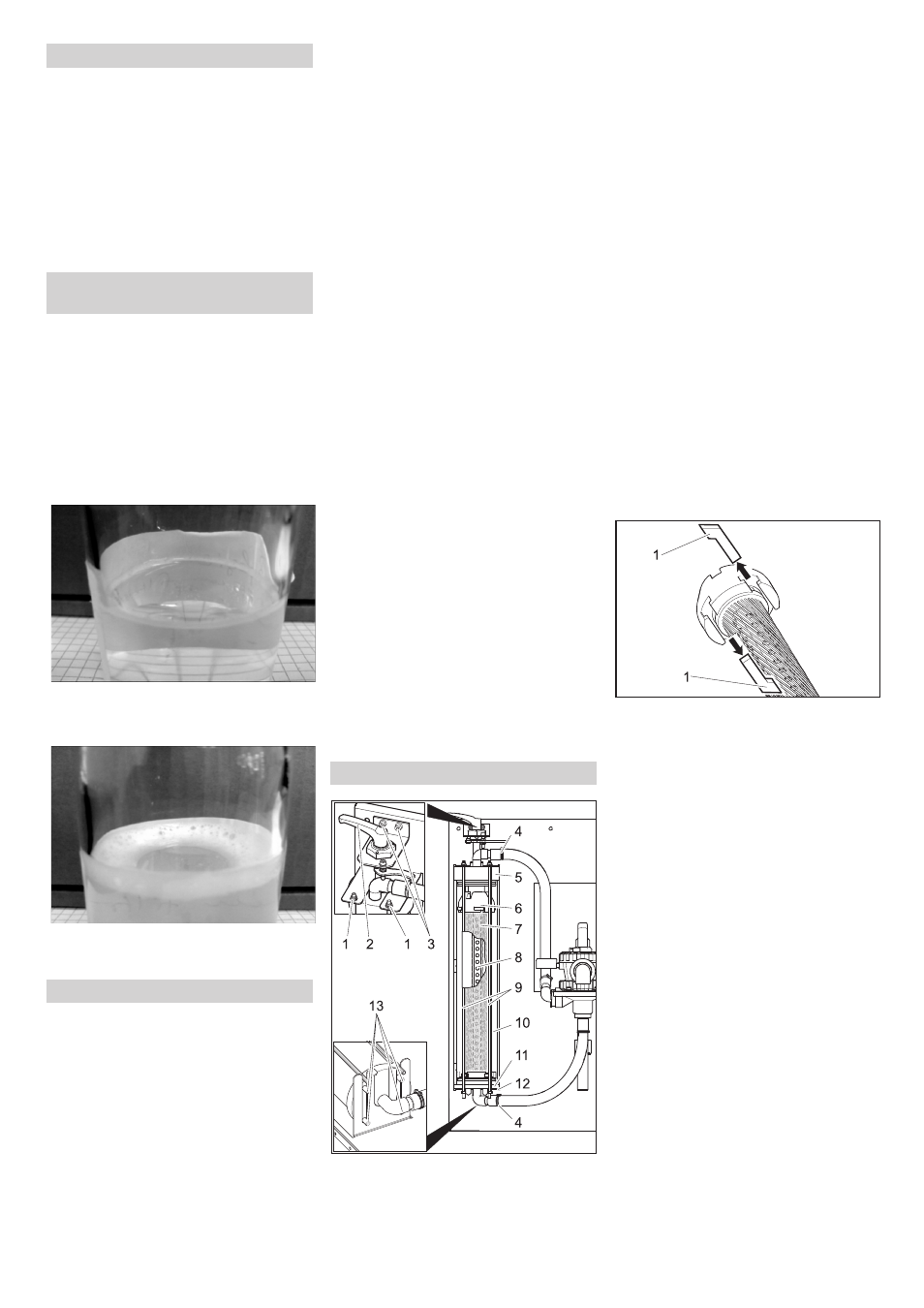

1 Гайка
2 Рукоятка затискача
3 Гвинт опори рукоятки затискача
4 Хомут для кріплення шланга
5 Кришка
6 Верхня частина
7 Фільтрувальна вставка
8 Труба для фільтрату
9 Різьбовий шток
10 Філаментний фільтр
11 Нижня частина
12 Нижня консоль
13 Штифт
 Звільнити фільтр.
 Відкрити хомути для кріплення
шлангів.
 Зняти шланги із приєднувальних
патрубків.
 Викрутити обидва гвинти опори
рукоятки затискача.
 Рукоятку затискача разом із
кріпленням вийняти наверх.
 Відкрутити гайку на верхньому кінці
різьбового штока.
 Вийняти вузол різьбового штока.
 Висунути вперед філаментний
фільтр.
 Зняти кришку філаментного фільтру.
 Вийняти нижню частину фільтру
разом з фільтрувальною вставкою.
1 Центрувальна шпонка
 Вийняти центрувальні шпонки між
верхньою частиною і
фільтрувальною вставкою, а також
між нижньою частиною і
фільтрувальною вставкою.
 Зняти з фільтрувальної вставки
верхню та нижню частини.
 Вийняти з фільтрувальної вставки
трубу з фільтратом.
 Утилізувати фільтрувальну вставку.
 Насадити трубу для фільтрату на
один кінець нової фільтрувальної
вставки.
 Затиснути фільтрувальну вставку
таким чином, щоб філаментне
волокно не скручувалося.
 Всунути трубу для фільтрату у
фільтрувальну вставку, регулюючи
положення труби для фільтрату і
дивлячись при цьому на протилежну
сторону фільтруючого елемента.
 Перед подальшим складанням всі О-
образні прокладки змазати
звичайним рідким милом.
Очищення діафрагми
Перевірка модуля з активованим
вугіллям
Замінити активоване вугілля
Замінити фільтрувальну вставку
