- 3

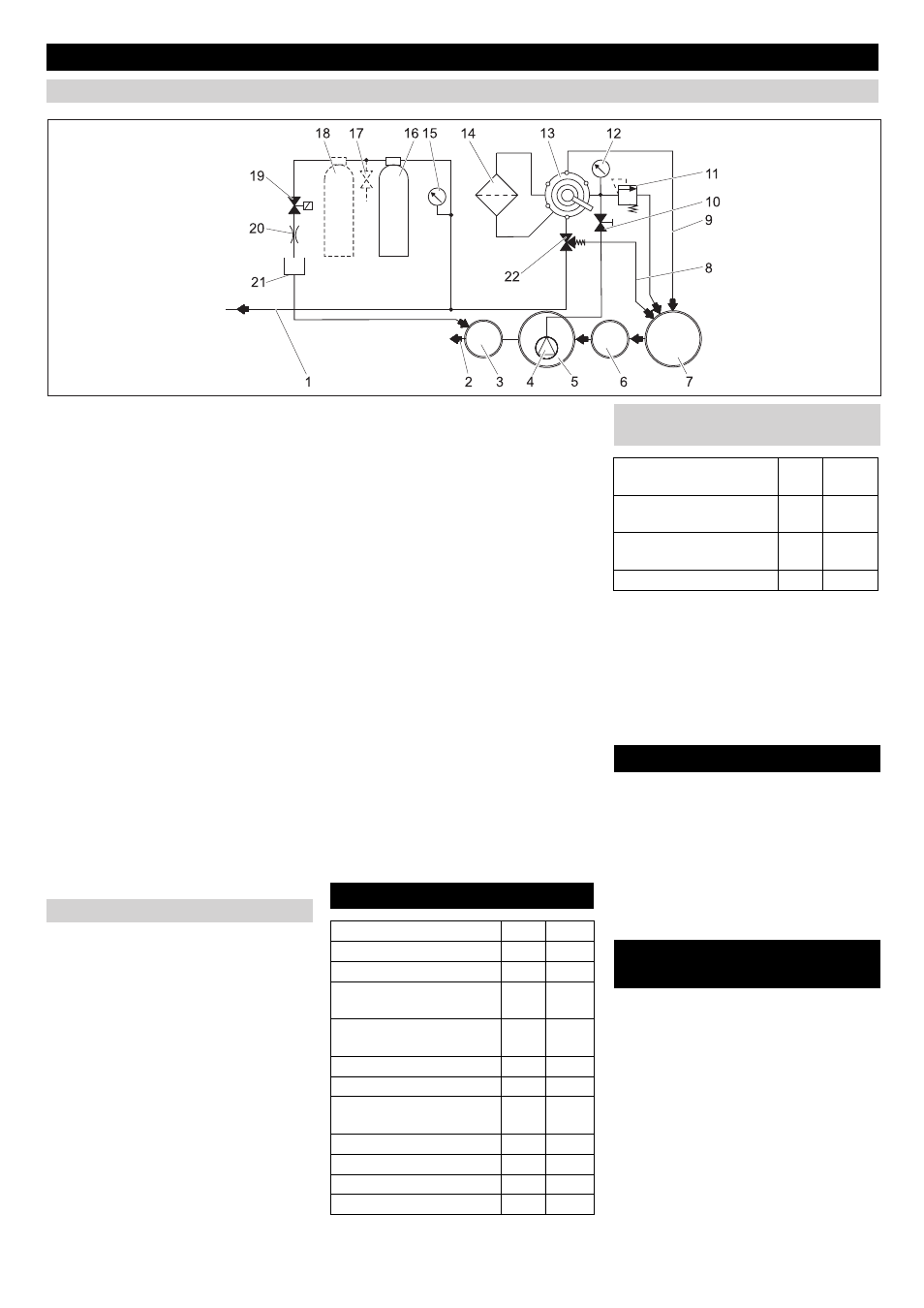

1 al serbatoio dell'acqua riciclata / idropu-
litrice
2 alla canalizzazione *)
3 Pozzetto di ispezione *)
4 Pompa sommersa *)
5 Bacino della pompa del sistema di rici-
claggio *)
6 Dispositivo di separazione (EN 858) *)
7 Separatore di fanghi del sistema di rici-
claggio *)
8 Circolazione (al separatore di fanghi)
9 Conduttura di risciacquo
10 valvola a farfalla
11 Valvola di sicurezza
12 Manometro ingresso filtro
13 Distributore multiplo
14 Filtro a filamenti
15 Manometro filtro a carboni attivi
16 Filtro a carbone attivo
17 Rubinetto prova per acqua **)
18 2. Filtro a carbone attivo **)
19 Elettrovalvola
20 Valvola a farfalla
21 Tubo flessibile filtrato
22 Valvola di troppopieno
*) in loco
**) Opzione
Di seguito è descritto il percorso dell'acqua
nelle diverse posizioni del distributore mul-
tiplo.
In Modalità Filtraggio, l'acqua scorre attra-
verso
– Pompa sommersa
– Distributore multiplo in posizione „FIL-
TRATION“
– Filtro (direzione di scorrimento Filtraggio)
– al serbatoio idropulitrice/dell'acqua rici-
clata
Nel risciacquo inverso, l'acqua scorre attra-
verso
– Pompa sommersa
– il distributore multiplo in posizione
"RÜCKSPÜLEN/BACKWASH"
– Filtro (contro la direzione di scorrimento
Filtraggio)
– nel separatore di fanghi
Nello sciacquo, l'acqua scorre attraverso
– Pompa sommersa
– il distributore multiplo in posizione
"ERSTFILTRAT/RINSE"
– Filtro (direzione di scorrimento Filtrag-
gio)
– nel separatore di fanghi
Questa posizione non è necessaria per il
funzionamento dell'impianto.
Quando il livello di acqua nel bacino della
pompa supera una determinata altezza, si
apre la valvola magnetica e l'acqua viene
condotta attraverso il filtro a carboni attivi
nella canalizzazione.
– adatta per l'acqua sporca
– adatta per il funzionamento continuo
– con dispositivo atto ad evitare il funzio-
namento a secco
Avvertenza
Le pompe con una potenza troppo elevata
possono essere ridotte con la regolazione
della valvola a farfalla.
Attenzione
Pericolo di lesioni e di danneggiamento! Ri-
spettare il peso dell'apparecchio durante il
trasporto.
L'acqua residua presente nell'impianto
deve essere rimossa prima del trasporto.
Per il trasporto in veicoli, assicurare l'appa-
recchio secondo le direttive in vigore affin-
ché non possa scivolare e ribaltarsi.
Attenzione
Pericolo di lesioni e di danneggiamento! Ri-
spettare il peso dell'apparecchio durante la
conservazione.
L'acqua residua presente nell'impianto
deve essere rimossa prima del deposito.
Conservare l'apparecchio in un luogo pro-
tetto dal gelo.
Funzione
Diagramma del ciclo di lavorazione
Descrizione delle funzioni
FILTRATION
RÜCKSPÜLEN/BACKWASH
ERSTFILTRAT/RINSE
UMWÄLZUNG/RECIRCULATION
Funzione filtro a carbone attivo
Dati tecnici
Tensione V 230
Frequenza Hz 50
Potenza W 12
Pressione (min.) MPa
(bar)
0,2 (2)
Pressione (max.) MPa
(bar)
0,35
(3,5)
Potenza filtro l/h 1200
Quantità acqua di scarico l/d 550
Contenuto filtro a carbone
attivo l 28
Larghezza mm 1000
Profondità mm 480
Altezza mm 1600
Peso kg 110
Requisiti della pompa sommersa
(in loco)
Pressione (min.) MPa
(bar)
0,2 (2)
Pressione (max.) MPa
(bar)
0,35
(3,5)
Portata minima a 0,2 MPa
(2 bar) l/h 1200
Portata massima l/h 2000
Trasporto
Conservazione
dell'apparecchio
20 IT
