- 3
1 az üzemvíz tartályhoz/magasnyomású
tisztítóhoz
2 a csatornához *)
3 Ellenőrző akna *)
4 Búvárszivattyú *)
5 a recycling rendszer víztároló meden-
céje *)
6 Leválasztó berendezés (EN 858) *)
7 a recycling rendszer sárfogója*)
8 keringetés (sárfogáshoz)
9 Visszaöblítő vezeték
10 Fojtószelep
11 Biztonsági szelep
12 Manométer szűrőbemenet
13 Többutas szelep
14 Finomszálas szűrő
15 Manométer aktívszén szűrő
16 Aktívszén szűrő
17 Próbacsap **)
18 2. Aktívszén szűrő **)
19 Mágnes szelep
20 Fojtószelep
21 Szüredék tömlő
22 Túlfolyó szelep
*) gyárilag
**) opcionális
A következőkben a víz folyási útját írjuk le
a többutas szelep különböző állásában.
Szűrő üzemben a víz átfolyik a
– Búvárszivattyú
– Többutas szelep „SZŰRÉS“ állásban
– szűrő (szűrés folyási irányban)
– a magasnyomású tisztítóhoz/üzemvíz
tartályhoz
Visszaöblítéskor a víz átfolyik a
– Búvárszivattyú
– Többutas szelep „VISSZAÖBLÍTÉS/
BACKWASH“ állásban
– szűrő (szűrés a folyási iránnyal ellenté-
tesen)
– a sárfogóba
Öblítéskor a víz átfolyik a:
– Búvárszivattyú
– többutas szelepen az "ELSŐ SZÜR-
LET/RINSE állásban
– szűrő (szűrés folyási irányban)
– a sárfogóba
Erre az állásra nincs szükség a berende-
zés üzemeltetéséhez.
Ha a vízszint a víztároló medencében egy
bizonyos magasságot meghalad, akkor ki-
nyílik a mágnes szelep, és a víz az aktív-
szén szűrőn keresztül a csatornába folyik.
– szennyvízhez alkalmas
– folyamatos üzemhez alkalmas
– szárazmenet védelemmel
Tudnivaló
Túl magas teljesítménnyel rendelkező szi-
vattyúkat a fojtószelep beállításával lehet
csökkenteni.
Vigyázat
Sérülés- és rongálódásveszély! Szállítás
esetén vegye figyelembe a készülék súlyát.
A berendezésben lévő maradék vizet a
szállítás előtt el kell távolítani.
Járművel történő szállítás esetén a készü-
léket az adott irányelveknek megfelelően
kell csúszás és borulás ellen biztosítani.
Vigyázat
Sérülés- és rongálódásveszély! Tárolás
esetén vegye figyelembe a készülék súlyát.
A berendezésben lévő maradék vizet táro-
lás előtt el kell távolítani.
A készüléket fagytól védett helyiségben tá-
rolja.
Funkció

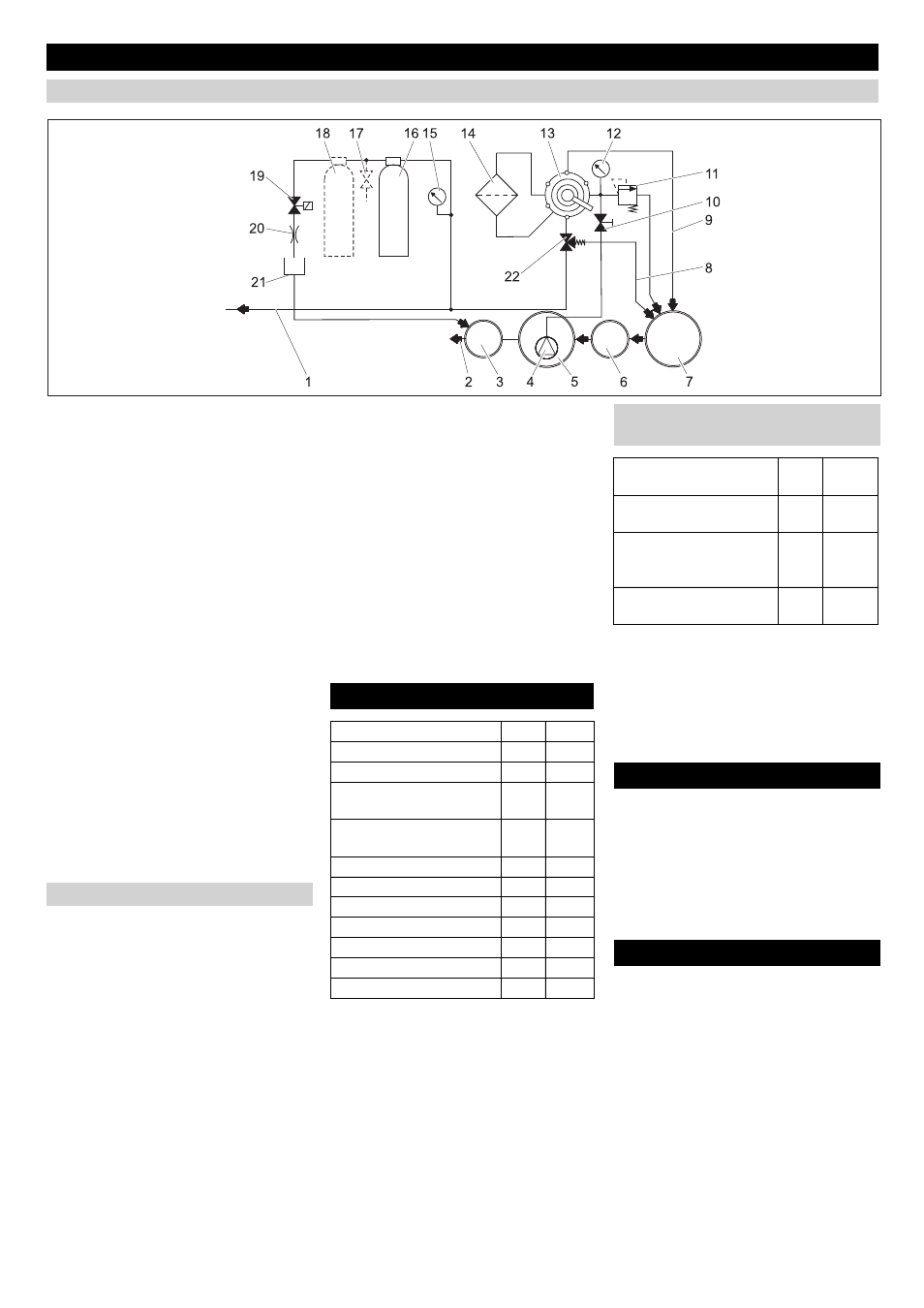

Folyási vázlat
Működés leírása
SZŰRÉS
VISSZAÖBLÍTÉS/BACKWASH
ELSŐ SZÜRLET/RINSE
KERINGETÉS/RECIRCULATION
Az aktívszén szűrő funkciója
Műszaki adatok
Feszültség V 230
Frekvencia Hz 50
Teljesítmény W 12
Nyomás (min.) MPa
(bar)
0,2 (2)
Nyomás (max.) MPa
(bar)
0,35
(3,5)
Szűrő teljesítmény l/h 1200
Szennyvíz mennyiség l/d 550
Aktívszén szűrő tartalma l 28
szélesség mm 1000
Mélység mm 480
magasság mm 1600
Súly kg 110
A búvárszivattyú követelményei
(gyári)
Nyomás (min.) MPa
(bar)
0,2 (2)
Nyomás (max.) MPa
(bar)
0,35
(3,5)
Minimális szállítási men-
nyiség 0,2 MPa (2 bar)
esetén l/h 1200
Maximális szállítási men-
nyiség l/h 2000
Transport
A készülék tárolása
