 Doorlaatrichting markeren op de af-
scherming.
 Afscherming demonteren.
 Opening van de afscherming met een
naald of een dunne draad reinigen.
 Afscherming monteren, daarbij de
doorlaatrichting in acht nemen.
 Schakelaar magneetventiel bij draaien-
de dompelpomp op „1“ draaien en door-
laat controleren.
 Glazen fles tot de helft met een water-
staal na de actiefkoolstoffilter vullen en
sluiten.
 Glazen fles gedurende 5 seconden
krachtig schudden.
Indien een gesloten schuimoppervlak ont-
staat die na 40 seconden nog steeds intact
is, moet de vulling van de actiefkoolstoffilter
vervangen worden.
Schuimbeeld filter in orde: heel dunne
schuimring aan de rand die snel verdwijnt.
Schuimbeeld filter uitgeput: dikke schuim-
beeld aan de rand die niet verdwijnt.
 Dompelpomp uitschakelen
 Slangkoppeling ingang actiefkoolstoffil-
ter scheiden.
 Slangkoppeling uitgang actiefkoolstof-
filter scheiden.
 Deksel van de filterfles losschroeven.
 Inhoud van de fles uitgieten (2 perso-
nen nodig) en sproeibuis wegnemen.
 Filterfles met water uitspoelen.
 Sproeibuis aanbrengen.
Waarschuwing
Actiefkolen verwijderen volgens de lokaal
geldende voorschriften.

Trechter 4.901-090.0 op de filterfles
zetten.
 20 liter water vullen.
 10 kg grind vullen.
 14 kg = 28 l actiefkolen vullen.
 Filterfles met water vullen.
 Deksel van de filterfles erop schroeven
en aandraaien.
 Uitgang van de filterfles met de slang
van de manometer actiefkoolstoffilter
verbinden.
 Ingang van de filterfles verbinden met
de slang van de debietmeter.
 Dompelpomp inschakelen.
 Schakelaar magneetventiel op "1" zetten.
 Filterfles achterwaarts spoelen tot het
water zonder bellen naar buiten komt.
 Schakelaar magneetventiel op "0" zetten.
 Dompelpomp uitschakelen
 Filterfles in de correcte doorlaatrichting
aansluiten op het systeem.
Waarschuwing
Bij installaties met optie 2. actiefkoolstoffilter
filterflessen vervangen zodat de nieuw gevul-
de filterfles als tweede bevloeid wordt.

Dompelpomp inschakelen.
 Doorlaat controleren (ca 0,5 l/min), in-
dien nodig afscherming reinigen.

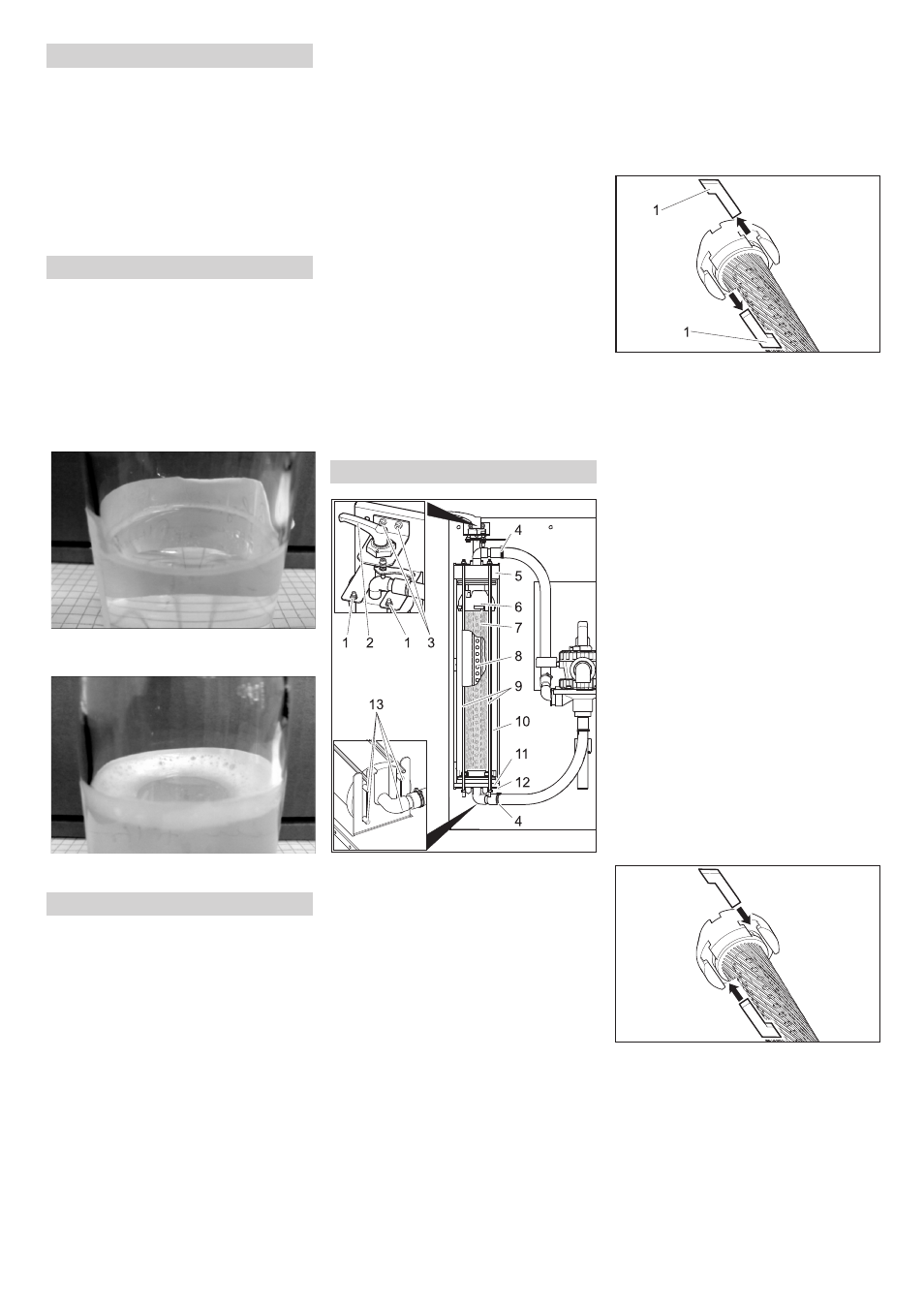

1 Moer
2 Spanhefboom
3 Schroef lagering spanhefboom
4 Slangklem
5 Deksel
6 Bovenste deel
7 Filterelement
8 Filtraatbuis
9 Stang met schroefdraad
10 Draadfilter
11 Onderste deel
12 Onderste console
13 Stift
 Filter ontspannen.
 Slangklemmen openen.
 Slangen van de slangnippels verwijderen.
 Beide schroeven van de lagering span-
hefboom eruit draaien.
 Spanhefboom met lagering naar boven
wegnemen.
 Moeren aan het bovenste uiteinde van
de schroefdraadstangen losschroeven.
 Module schroefdraadstangen wegnemen.
 Draadfilter naar voren eruit trekken.
 Deksel van de draadfilter verwijderen.
 Onderste deel van de draadfilter met fil-
terinzet verwijderen.
1 T-moer
 T-moeren tussen bovenste deel en filte-
rinzet en tussen onderste deel en filte-
rinzet eruit trekken.
 Bovenste en onderste deel van de filte-
rinzet nemen.
 Filtraatbuis uit de filterinzet trekken,
 filterinzet afvoeren.
 Filtraatbuis tegen één uiteinde van de
nieuwe filterinzet plaatsen.
 Filterinzet zodanig aanspannen dat de
draden niet gewrongen zijn.
 Filtraatbuis in de filterinzet schuiven en
daarbij de richting van de filtraatbuis
sturen door in de tegenoverliggende zij-
de van het filterelement te kijken.
 Voor de verdere montage alle O-ringen
met courante vloeibare zeep instrijken.
Waarschuwing
Geen siliconevet gebruiken. Silicone in het
water beïnvloedt het reinigings- en drogings-
resultaat bij het wassen van voertuigen.

Bovenste en onderste deel op het fil-
terelement steken.
 Bovenste en onderste deel zodanig uit-
richten dat de T-moeren aangebracht
kunnen worden.
 T-moeren aanbrengen en door lichtjes
draaien van de filterinzet vastklemmen.
 Onderste deel in de draadfilter plaatsen
en er volledig in schuiven.
 Deksel op de draadfilter plaatsen.
 Draadfilter op de onderste console
plaatsen zodat beide achterste stiften in
de lengtegaten van de console zitten.
Afscherming reingen
Actiefkoolstoffilter controleren
Actiefkolen vervangen
Filterinzet vervangen
