Функция, Технически данни – Инструкция по эксплуатации Karcher WRH 1200
Страница 157
-
3
Ако уредът за почистване с високо наля-
гане или миещата уредба не поемат во-
да, се извършва рециркулация на
отработената вода, за да се избегнат
проблеми с миризмите.
Указание
За понижаване на производствените
разходи потопяемата помпа трябва
да се изключва и включва периодично по
време на престоя (напр. нощем, в края
на седмицата). За целта потопяема-
та помпа (предоставена от клиента)
може да се включи към електрическа
та мрежа с включвател с часовников
механизъм.
Минимално отстояние на интервали-
те 1 час.
Инсталацията трябва да се експлоатира
в помещения, осигурени против замръз-
ване. При замръзване инсталацията
трябва да се изключва от експлоатация
и да се отводни изцяло:
Издърпайте маркучите.
Оставете системата да се изпразни.
Изключете предоставената от клиен-
та помпа.
Ако съществува опасност от замръз-
ване, допълнително трябва да се от-
страни съдържащата се вода (вижте
раздел "Защита от замръзване“).

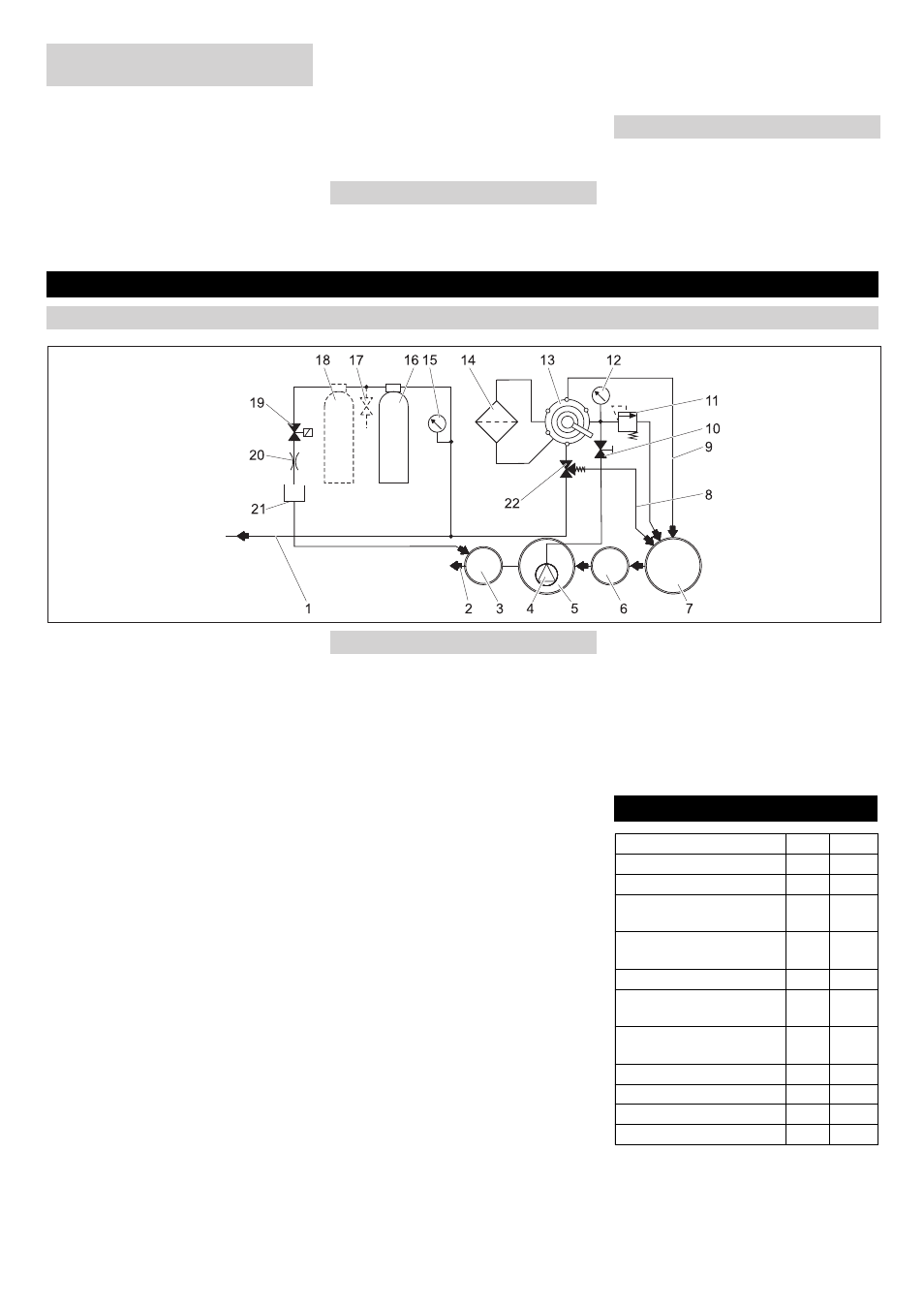

1 към резервоара за отработена вода/
уреда за почистване с високо налягане
2 към канализацията *)
3 Контролна шахта *)
4 Потопяема помпа *)
5 Резервоар на помпата на системата за
рециклиране*)
6 Приспособление за отделяне (EN 858)
*)
7 Шламоуловител на системата за ре-
циклиране*)
8 Рециркулация (към шламоуловителя)
9 Тръбопровод обратно промиване
10 Дроселен вентил
11 Предпазен клапан
12 Манометър на входа на филтъра
13 Клапан-разпределител
14 Филтър от влакна
15 Манометър на филтъра с активен
въглен
16 Филтър с активен въглен
17 Кран за взимане на проби **)
18 2. Филтър с активен въглен **)
19 Магнитен вентил
20 Дросел
21 Маркуч с филтрат
22 Преливен вентил
*) фабрично
**) Опция
Следва описание на пътя на преминава
не на водата в различните положения на
клапана-разпределител.
В режим филтър водата тече през
–
Потопяема помпа
–
Клапан-разпределител в положение
"ФИЛТРАЦИЯ"
–
Филтър (посока на протичане на
филтрирането)
–
към уреда за почистване с високо на
лягане/резервоара за отработена
вода
При обратно промиване водата тече
през
–
Потопяема помпа
–
Клапан-разпределител в положение
"ОБРАТНО ПРОМИВАНЕ/
BACKWASH"
–
Филтър (срещу посока на протичане
филтриране)
–
в шламоуловителя
При изплакване водата тече през:
–
Потопяема помпа
–
Клапан-разпределител в положение
"ПЪРВИЧЕН ФИЛТРАТ/RINSE"
–
Филтър (посока на протичане на
филтрирането)
–
в шламоуловителя
Това положение не е необходимо при
експлоатация на инсталацията.
Ако нивото на водата в резервоара на
помпата превиши определена височина,
магнитният вентил се отваря и водата се
отвежда през филтъра с активен въглен
в канализацията.
Рециркулация на отработената
вода
Защита от замръзване
Спиране от експлоатация
Функция
Схема изтичане
Описание на функцията
ФИЛТРАЦИЯ
ОБРАТНО ПРОМИВАНЕ/BACKWASH
ПЪРВИЧЕН ФИЛТРАТ/RINSE
РЕЦИРКУЛАЦИЯ/RECIRCULATION
Функция на филтъра с активен въглен
Технически данни
Напрежение
V
230
Честота
Hz
50
Мощност
W
12
Налягане (мин.)
MPa
(bar)
0,2 (2)
Налягане (макс.)
MPa
(bar)
0,35
(3,5)
Мощност на филтъра
л/ч
1200
Количество на отработе-
ната вода
л/д
550
Съдържание на филтъра
с активен въглен
л
28
Широчина
мм
1000
Дълбочина
мм
480
Височина
мм
1600
Тегло
кг
110
