- 3
1 do nádrže na úžitkovú vodu/vysokotla-
kového čistiaceho zariadenia
2 do kanalizácie *)
3 Kontrolná šachta *)
4 Ponorné čerpadlo *)
5 Nádrž čerpadla recyklačného systému *)
6 Odlučovacie zariadenie (EN 858) *)
7 Zachytávanie kalu recyklačného systému
*)
8 Prečerpanie (k zachytávaniu kalu)
9 Vedenie spätného prepláchnutia
10 Škrtiaci ventil
11 Poistný ventil
12 Tlakomer na vstupe filtra
13 Viaccestný ventil
14 Filter z vlákien
15 Tlakomer filtra s aktívnym uhlím
16 Filter s aktívnym uhlím
17 Skúšobný kohút **)
18 2. Filter s aktívnym uhlím **)
19 Magnetický ventil
20 Škrtiaca klapka
21 Hadica filtrátu
22 Prepúšťací ventil
*) dodávka zákazníka
**) Prídavná možnosť
V nasledovnom je popísaná dráha prietoku
vody pri rozličných polohách viaccestného
ventilu.
Pri prevádzke filtra tečie voda cez
– Ponorné čerpadlo
– Viaccestný ventil v polohe „FILTRÁCIA“
– Filter (smer prietoku filtrov)
– do vysokotlakového čistiaceho zariade-
nia/nádrže na úžitkovú vodu
Pri spätnom preplachovaní tečie voda cez
– Ponorné čerpadlo
– Viaccestný ventil v polohe „PREPLA-
CHOVANIE/SPÄTNĚ UMYTIE“
– Filter (oproti smeru tečenia cez filtre)
– do zariadenia zachytávania kalu
Pri vypláchnutí tečie voda cez:
– Ponorné čerpadlo
– Viaccestný ventil v polohe „PRVÝ FIL-
TRÁT/VYPLÁCHNUTIE“
– Filter (smer prietoku filtrov)
– do zariadenia zachytávania kalu
Táto poloha nie je potrebná pre prevádzku
zariadenia.
Ak hladina vody v nádrži čerpadla prekročí
určitú výšku, otvorí sa magnetický ventil a
voda sa vedie cez filter z aktívneho uhlia do
kanalizácie.
– vhodné na znečistenú vodu
– vhodné na trvalú prevádzku
– s ochranou chodu na sucho
Upozornenie
Čerpadlá s vysokým výkonom môžu byť
škrtené prestavením škrtiaceho ventilu.
Pozor
Nebezpečenstvo zranenia a poškodenia!
Pri prepravovaní zariadenia zohľadnite
jeho hmotnosť.
V zariadení obsiahnutá zvyšná voda sa
musí pred prepravou odstrániť.
Pri preprave vo vozidlách zariadenie zaisti-
te proti zošmyknutiu a prevráteniu podľa
platných smerníc.
Pozor
Nebezpečenstvo zranenia a poškodenia!
Pri uskladnení zariadenia zohľadnite jeho
hmotnosť.
V zariadení obsiahnutá zvyšná voda sa
musí pred uskladnením odstrániť.
Prístroj uložte na miesto zaistené proti mra-
zu.
Funkcia

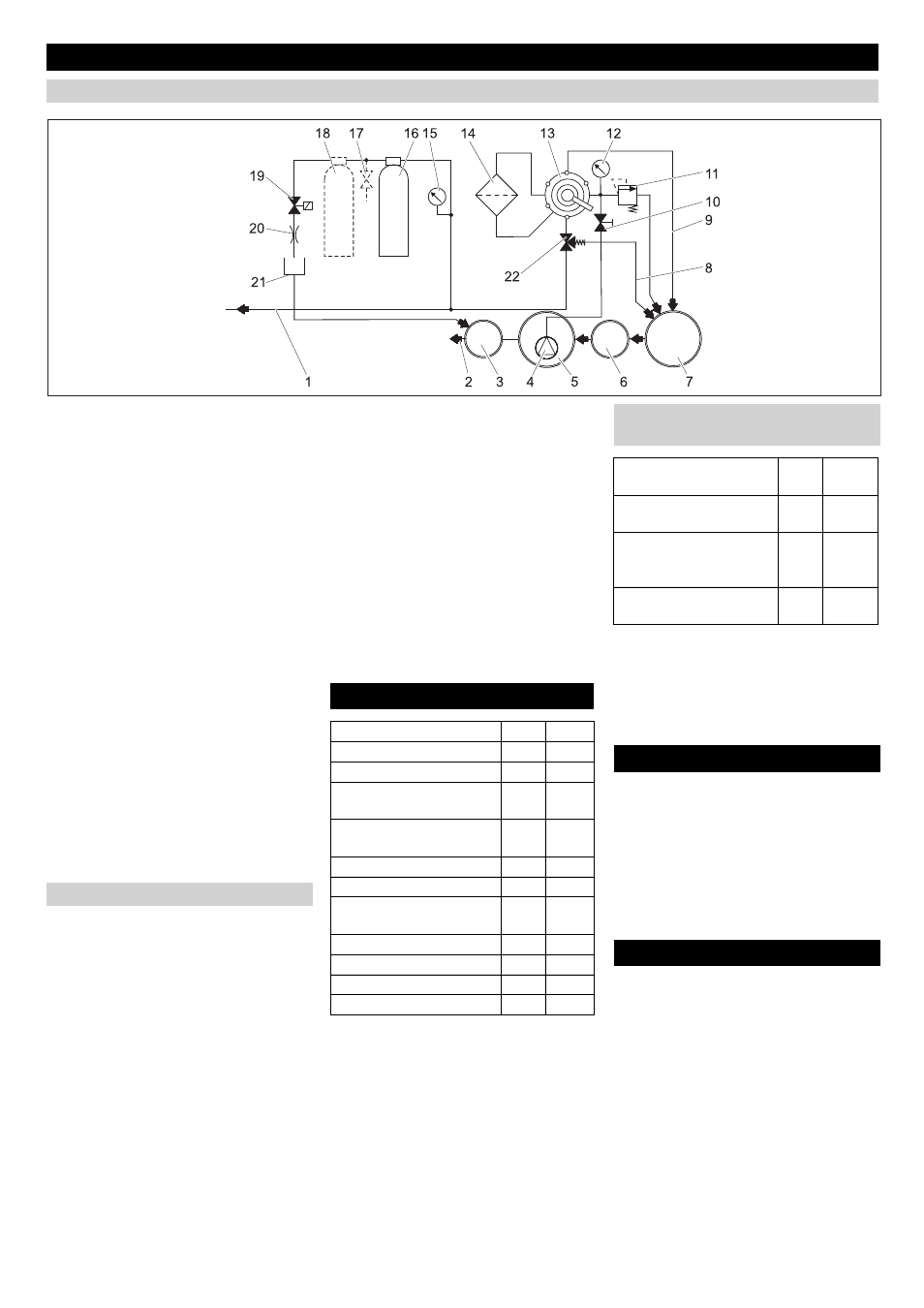

Schéma prúdenia
Popis funkcie
FILTRÁCIA
PREPLÁCHNUTIE/SPÄTNÉ UMYTIE
PRVÝ FILTRÁT/VYPLÁCHNUTIE
PREČERPANIE/OBEH
Funkcia filtra s aktívnym uhlím
Technické údaje
Napätie V 230
Frekvencia Hz 50
Výkon W 12
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (max.) MPa
(bar)
0,35
(3,5)
Výkon filtra l/h 1200
Množstvo odpadovej vody l/d 550
Obsah filtra s aktívnym
uhlím l 28
Šírka mm 1000
Hĺbka mm 480
Výška mm 1600
Hmotnosť kg 110
Požiadavky na ponorné čerpadlo
(dodáva zákazník)
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (max.) MPa
(bar)
0,35
(3,5)
Dopravované množstvo
minimálne pri 0,2 MPa (2
bar) l/h 1200
Maximálne dopravované
množstvo l/h 2000
Transport
Uloženie prístroja
