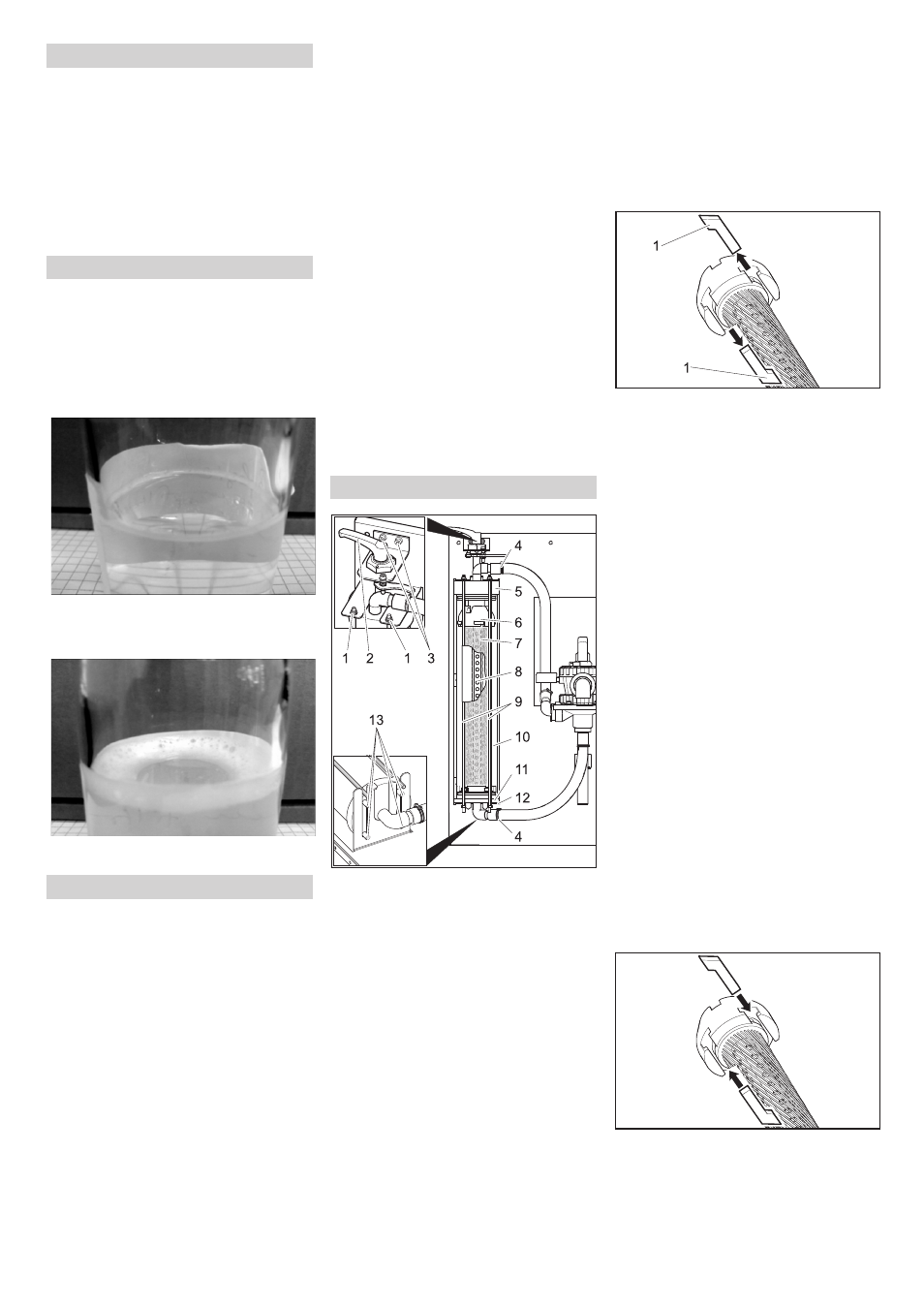

- 5
 Az átfolyási irányt a zárólemezen meg-
jelölni.
 A zárólemezt kiszerelni.
 A zárólemez nyílását egy tűvel vagy vé-
kony dróttal kitisztítani.
 A zárólemezt visszaszerelni, eközben
az átfolyási irányra figyelni.
 A mágnes szelep kapcsolóját járó bú-
várszivattyú mellett „1“ állásra állítani
és az átfolyást ellenőrizni.
 Az üveget félig az aktívszén szűrő után
levett vízpróbával megtölteni, és lezárni.
 Az üveget 5 másodpercig hosszan, erő-
sen rázza fel.
Ha zárt habréteg képződik, amely 40 má-
sodperc után nem tűnik el, akkor az aktív-
szén szűrő feltöltését ki kell cserélni.
Habkép, a szűrő rendben van: nagyon vé-
kony habgyűrű a szélén, amely gyorsan el-
oszlik.
Habkép, a szűrő elhasználódott: vastag
habgyűrű a szélén, amely nem oszlik el.
 A búvárszivattyút kikapcsolni.
 Tömlőcsatlakozás bemenetet az aktív-
szén szűrőről leválasztani.
 Tömlőcsatlakozás kimenetet az aktív-
szén szűrőről leválasztani.
 Csavarja le a szűrőflakon kupakját.
 A flakon tartalmát kiönteni (2 személy
szükséges), és a szórófej csövet kivenni.
 A szűrőflakont vízzel kiöblíteni.
 A szórófej fúvókát behelyezni.
Tudnivaló
Az aktívszenet a helyileg érvényes előírá-
soknak megfelelően eltávolítani.

A 4.901-090.0 tölcsért a szűrőflakonra
helyezni.
 20 liter vizet betölteni.
 10 kg kavicsot betölteni.
 14 kg = 28 l aktívszenet betölteni.
 A szűrőflakont vízzel feltölteni.
 A szűrőflakon fedelét rácsavarni és
meghúzni.
 A szűrőflakon kimenetét az aktívszén
szűrő manométer tömlőjével összekötni.
 A szűrőflakon bemenetét az átfolyás-
mérő tömlőjével összekötni.
 Kapcsolja be a búvárszivattyút.
 A mágnes szelep kapcsolóját helyezze
“1” állásba.
 A szűrőflakont visszafelé öblíteni,
amíg a víz buborék mentesen jön ki.
 A mágnes szelep kapcsolóját helyezze
“0” állásba.
 A búvárszivattyút kikapcsolni.
 A szűrőflakont helyes átfolyási iránybaj
a rendszerhez kapcsolni.
Tudnivaló
Opcionális berendezések esetén a 2. aktív-
szén szűrő szűrőflakonjait megcserélni,
úgy hogy az újonnan feltöltött szűrőflakon
az átfolyás során második helyen legyen.

Kapcsolja be a búvárszivattyút.
 Az átfolyást ellenőrizni (kb. 0,5 l/min),
adott esetben a zárólemezt tisztítani.
1 Anya
2 Feszítőkar
3 A feszítőkar csapágyának csavarja
4 Tömlőbilincs
5 Fedél
6 Felső rész
7 Szűrőbetét
8 Szűrletcső
9 Menetes rúd
10 Finomszálas szűrő
11 Alsó rész
12 Alsó konzol
13 Csap
 Lazítsa meg a szűrőt.
 Nyissa meg a tömlőbilincseket.
 Húzza le a tömlőt a tömlőcsatlakozó-
csonkokról.
 Csavarja ki a feszítőkar csapágyának
mindkét csavarját.
 A csapágyazással együtt felfelé emelve
vegye le a feszítőkart.
 Csavarja le az anyacsavarokat a mene-
tes rudak felső végéről.
 Szerelje le a menetes rudak részegységét.
 Előrefelé húzza ki a finomszálas szűrőt.
 Húzza le a finomszálas szűrő fedelét.
 Húzza le a finomszálas szűrő fedelét a
szűrőbetéttel együtt.
1 Csúszótömb
 Húzza ki a felső rész és a szűrőbetét,
valamint az alsó rész és a szűrőbetét
közti csúszótömböket.
 Vegye le a felső és az alsó részt a szű-
rőbetétről.
 Húzza ki a szűrlet csövét a szűrőbetétből,
 majd dobja ki a szűrőbetétet.
 Tegye a szűrlet csövét az új szűrőbetét
egyik végére.
 Feszítse be a szűrőbetétet, úgy, hogy a fi-
nomszálas hálószövet ne csavarodjon el.
 Tolja be a szűrlet csövét a szűrőbetét-
be, eközben pedig a szűrőelem ellen-
kező oldalába pillantva szabályozza a
szűrletcső irányát.
 A további szerelési munkálatokat meg-
előzően kenje be az összes körszelvé-
nyű tömítőgyűrűt kereskedelmi
forgalomban kapható folyékony szap-
pannal.
Tudnivaló
Ne használjon szilikonzsírt. A vízben lévő
szilikon rontja a tisztítási és szárítási ered-
ményt járműmosás alkalmával.

Dugja a felső és az alsó részt a szűrő-
elemre.
 Igazítsa ki a felső és az alsó részt, úgy,
hogy be lehessen tenni a csúszótömbö-
ket.
 Dugja be a csúszótömböket, majd a
szűrőbetétet kissé elcsavarva mereven
fogja be azokat.
 Tegye az alsó részt a finomszálas szű-
rőbe és egészen tolja be azt.
 Tegye a fedelet a finomszálas szűrőre.
Zárólemezt tisztítani
Aktívszén szűrő ellenőrzése
Aktívszén szűrőt cserélni.
A szűrőbetét cseréje
