- 3
1 Kullanım suyu tankı/yüksek basınçlı te-
mizleyiciye
2 Kanalizasyona *)
3 Kontrol kutusu *)
4 Dalgıç pompa *)
5 Geri dönüşüm sisteminin pompa tankı
*)
6 Ayırma tertibatı (EN 858) *)
7 Geri dönüşüm sisteminin çamur tutması *)
8 Devir daim (çamur toplamaya)
9 Geri yıkama hattı
10 Kısma valfı
11 Emniyet valfı
12 Manometre; filtre girişi
13 Çok yollu valf
14 Elyaf filtre
15 Aktif karbon filtresinin manometresi
16 Aktif karbon filtresi
17 Numune vanası **)
18 2. Aktif karbon filtresi **)
19 Manyetik valf
20 Kısma tertibatı
21 Filtre hortumu
22 Taşma valfı
*) yapı tarafında
**) Opsiyon
Takip eden bölümlerde, çok yollu valfın çe-
şitli konumlarında suyun akış yönü tarif edi-
lecektir.
Filtre modunda suyun akışı
– Daldırma pompası
– Çok yollu valf "FİLTRASYON" konu-
munda
– Filtre (filtreleme akış yönü)
– Yüksek basınçlı temizleyici/Kullanım
suyu tankına
Geri yıkama sırasında suyun akışı
– Daldırma pompası
– Çok yollu valf "GERİ YIKAMA/
BACKWASH" konumuna
– Filtre (filtreleme akış yönünün tersine
doğru)
– Çamur toplamaya
Yıkama sırasında suyun akışı:
– Daldırma pompası
– Çok yollu valf "İLK FİLTRAT/RINSE"
konumunda
– Filtre (filtreleme akış yönü)
– Çamur toplamaya
Bu konum, sistemin çalıştırılması için kulla-
nılmaz.
Pompa küvetindeki su seviyesi belirli bir
yüksekliği aşarsa, manyetik valf açılır ve
su, aktif karbon filtresi üzerinden kanalizas-
yona iletilir.
– Pis su için uygundur
– Sürekli çalışma için uygundur
– Kuru çalışma korumalı
Not
Çok yüksek güçlü pompalar, kısma valfının
ayarı değiştirilerek kısılabilir.
Dikkat
Yaralanma ve hasar tehlikesi! Taşıma sıra-
sında cihazın ağırlığına dikkat edin.
Sistemde bulunan artık su, taşıma işlemin-
den önce tahliye edilmelidir.
Araçlarda taşıma sırasında, cihazı geçerli
yönetmeliklere göre kaymaya ve devrilme-
ye karşı emniyete alın.
Dikkat
Yaralanma ve hasar tehlikesi! Depolama
sırasında cihazın ağırlığına dikkat edin.
Sistemde bulunan artık su, depolama işle-
minden önce tahliye edilmelidir.
Cihazı donma tehlikesi bulunmayan bir yer-
de saklayın.
Fonksiyon

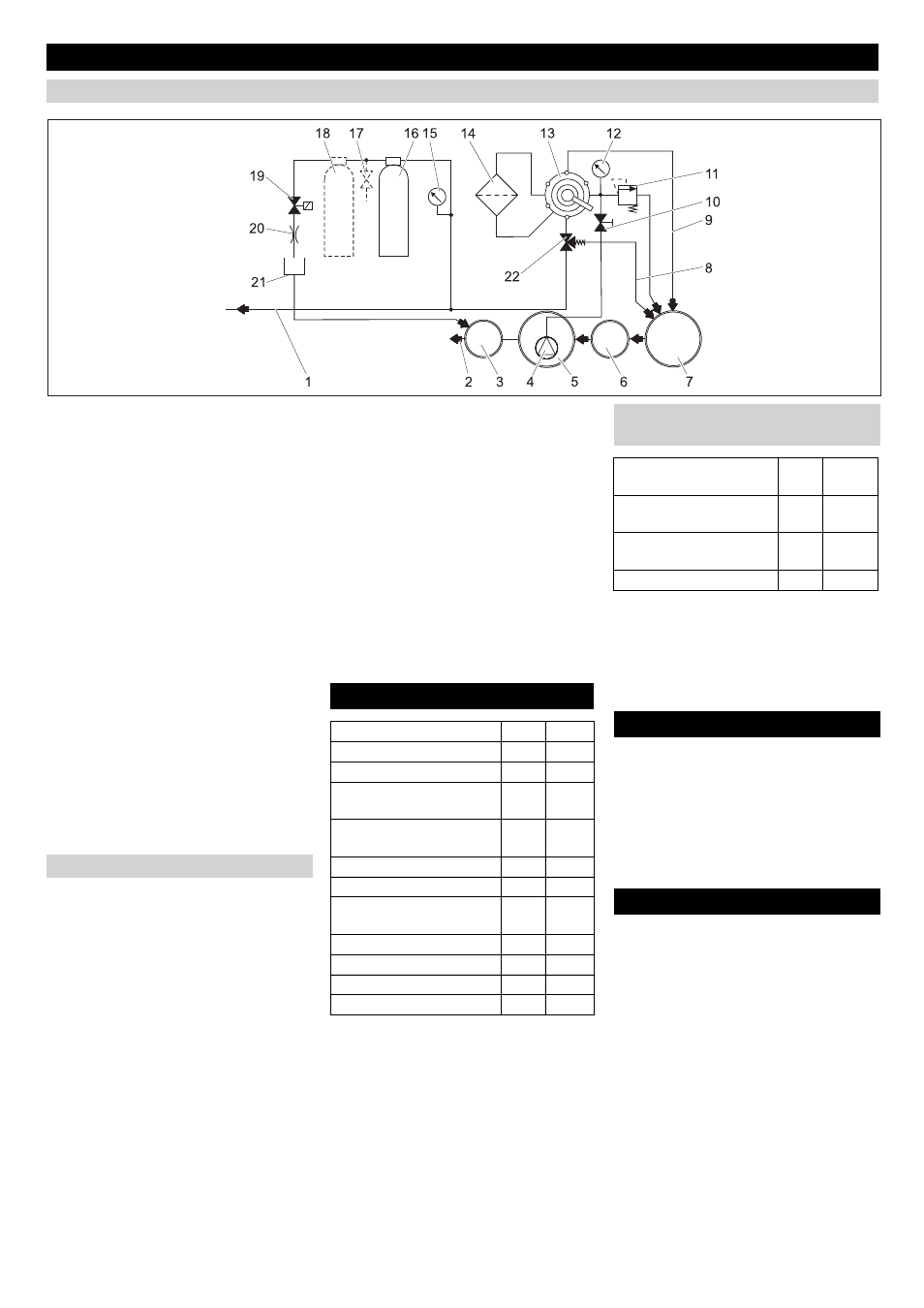

Akış şeması
Fonksiyon tanımı
FİLTRASYON
GERİ YIKAMA/BACKWASH
İLK FİLTRAT/RINSE
DEVİR DAİM/RECIRCULATION
Aktif karbon filtresinin işlevi
Teknik Bilgiler
Gerilim V 230
Frekans Hz 50
Güç W 12
Basınç (minimum) MPa
(bar)
0,2 (2)
Basınç (max.) MPa
(bar)
0,35
(3,5)
Filtre gücü l/h 1200
Atık su miktarı l/d 550
Aktif karbon filtresinin hac-
mi l 28
Genişlik mm 1000
Derinlik mm 480
Yükseklik mm 1600
Ağırlık kg 110
Dalgıç pompaya (yapı tarafındaki)
yönelik gereksinimler
Basınç (minimum) MPa
(bar)
0,2 (2)
Basınç (max.) MPa
(bar)
0,35
(3,5)
0,2 MPa'da (2 bar) besle-
me gücü l/h 1200
Maksimum sevk miktarı l/h 2000
Taşıma
Cihazın depolanması
85 TR
