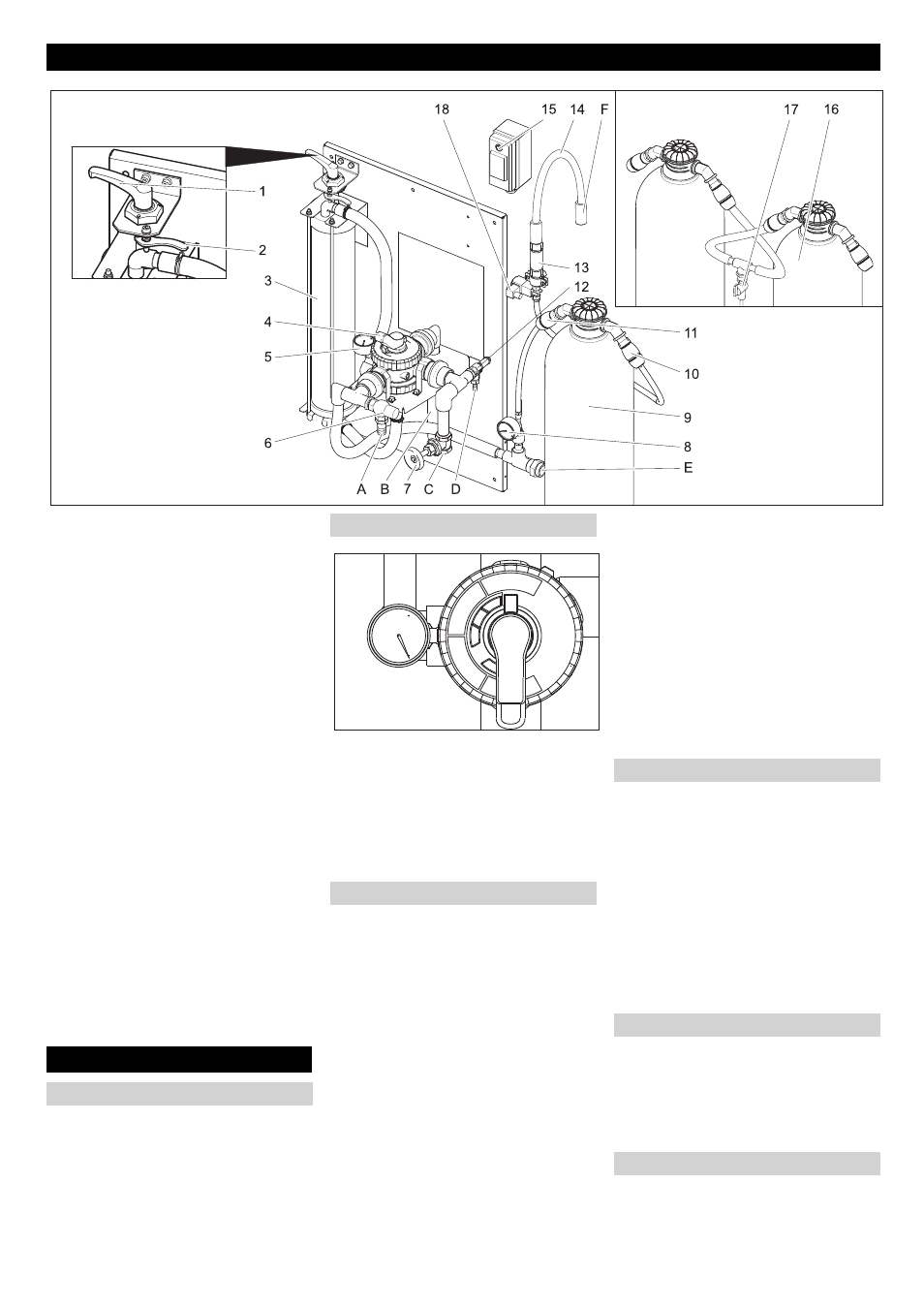

- 2
1 Levier de serrage
2 Levier de déverrouillage
3 Filtre à filaments
4 Distributeur à plusieurs voies
5 Manomètre entrée du filtre
6 Clapet de décharge
7 Vanne d'étranglement **)
8 Manomètre filtre à charbons actifs
9 Filtre à charbon actif
10 Accouplement de tuyau sortie filtre à
charbons actifs
11 Accouplement de tuyau entrée filtre à
charbons actifs
12 Soupape de sûreté
13 Cache
14 Flexible à filtrat
15 Commutateur électrovanne
16 2. Filtre à charbon actif **)
17 Robinet de prélèvement d'échantillon **)
18 Electrovanne
A Vers le collecteur de boue
B vers le collecteur de boue (rinçage de
retour)
C de la pompe immersible
D Vers le collecteur de boue (surpression)
E vers le nettoyeur haute pression / réser-
voir d'eau d'usage (remplissage)
F vers la canalisation
**) en option
Pour régler la tension du filtre, procéder de
la manière suivante :

Tourner le levier de serrage vers la
gauche jusqu'à ce que le levier atteigne
la butée et le fixer le levier de déver-
rouillage.
 Tourner le levier du distributeur en posi-
tion "FILTRATION".
Remarque
Après une durée d'arrête prolongée, une
certaine force est nécessaire pour pouvoir
actionner un distributeur.

Contrôler la prétension du filtre.
 Mettre la pompe du site en service.
Remarque
Lors d'un fonctionnement normal, le rétro-
lavage doit se faire une fois par jour. Pen-
dant le rétrolavage, l'installation ne fournit
pas d'eau d'usage.
Lors du rétrolavage, la saleté accumulée
dans le filtre à filaments est enlevée. Pour
cela, le filtre à filaments est rincé dans le
sens inverse. Les impuretés rincées sont
menées dans le collecteur de boue du sys-
tème de recyclage.

Mettre la pompe du site en service.
ṇ
Avertissement
Le débit maximum admissible pour le rétro-
lavage est de 200 l/h. Le cas échéant, ré-
gler le débit au niveau de l'étrangleur (Réf.
: 4.640-230.0).

Tourner le levier du distributeur en posi-
tion "RÜCKSPÜLEN/BACKWASH".
 Détendre le filtre à filaments en tour-
nant le levier tendeur dans le sens anti-
horaire.
 Atteindre 30 secondes.
 Tendre le filtre à filaments et le dé-
tendre de nouveau immédiatement.
 Répéter le processus "attendre 30 se-
condes - tendre - détendre" 10 fois.
 Régler une nouvelle fois la prétension
du filtre.
 Tourner le levier du distributeur en posi-
tion "ERSTFILTRAT/RINSE".
 Attendre 2 minutes.
 Tourner le levier du distributeur en posi-
tion "FILTRATION".
Si le nettoyeur haute pression ou l'installa-
tion de lavage ne tirent pas d'eau, une cir-
culation de l'eau d'usage est effectuée pour
éviter tout problème d'odeur.
Remarque
Pour abaisser les frais d'exploitation, la
pompe immergée peut être périodiquement
mise en et hors service pendant le fonction-
nement à bas volume (par ex. la nuit, en fin
de semaine). Pour cela, la pompe immer-
gée (du client) peut être raccordée au sec-
teur au moyen d'une horloge.
Intervalle maximum 1 heure.
L'installation doit être exploitée dans des
pièces à l'abri du gel. En cas de gel. mettre
l'installation hors service et évacuer com-
plètement l'eau qu'elle renferme

Retirer les tuyaux.
 Faire tourner l'installation à vide.
 Mettre la pompe du site hors service.
 En cas de risque de gel, enlever en plus
l'eau présente (voir le paragraphe «Pro-
tection antigel»)
Éléments de l'appareil
Utilisation
Régler la prétension du filtre
Mode filtre
Rétrolavage
Circulation d'eau d'usage
Protection antigel
Remisage
11 FR
