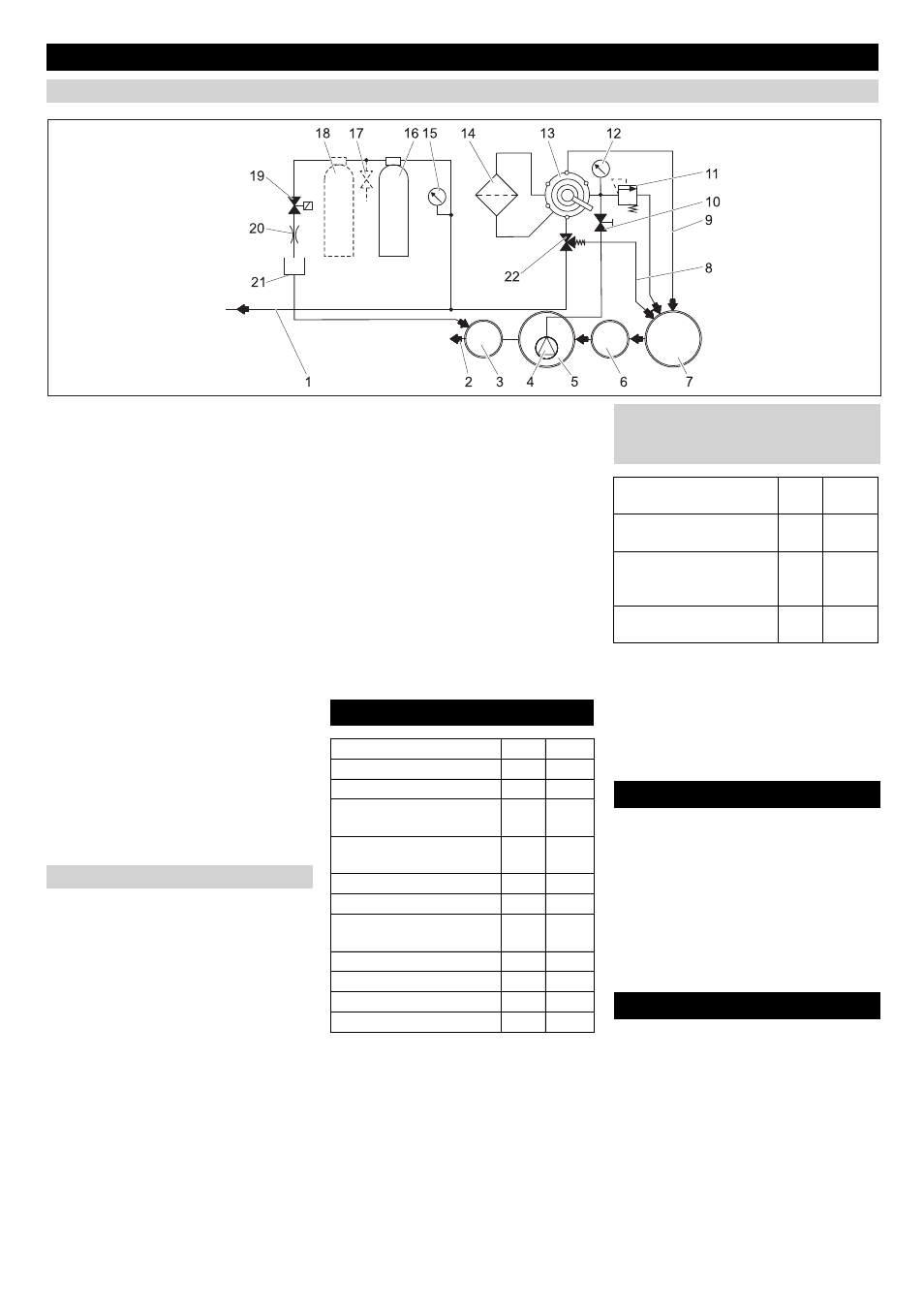

1 do zbiornika wody użytkowej/wysokociś-
nieniowego urządzenia czyszczącego
2 do kanalizacji *)
3 Studzienka rewizyjna *)
4 Pompa zanurzeniowa *)
5 Zbiornik pompowy systemu recyklingu *)
6 Oddzielacz (EN 858) *)
7 Łapacz osadu systemu recyklingu *)
8 Przetłaczanie (do łapacza osadu)
9 Przewód płukania wstecznego
10 Zawór dławiący
11 Zawór bezpieczeństwa
12 Manometr wejścia filtra
13 Zawór wielodrogowy
14 Filtr włóknisty
15 Manometr filtra z aktywnym węglem
16 Filtr z aktywnym węglem
17 Kurek probierczy **)
18 2. Filtr z aktywnym węglem **)
19 Zawór elektromagnetyczny
20 Dławik
21 Wąż filtracyjny
22 Zawór przelewowy
*) fabrycznie
**) Opcja
Poniżej opisana jest droga przepływu wody
w różnych pozycjach zaworu wielodrogo-
wego.
Przy eksploatacji filtra woda płynie przez
– Pompa zanurzeniowa
– Zawór wielodrogowy w pozycji „FILTRA-
CJA“
– Filtr (kierunek przepływu Filtrowanie)
– do wysokociśnieniowego urządzenia
czyszczącego/zbiornika wody użytkowej
Przy płukaniu wstecznym woda płynie przez
– Pompa zanurzeniowa
– Zawór wielodrogowy w pozycji „PŁU-
KANIE WSTECZNE/BACKWASH“
– Filtr (w kierunku przeciwnym do prze-
pływu przy filtrowaniu)
– do łapacza osadu
Przy spłukaniu woda płynie przez:
– Pompa zanurzeniowa
– Zawór wielodrogowy w pozycji
„PIERWSZE PŁUKANIE/RINSE“
– Filtr (kierunek przepływu Filtrowanie)
– do łapacza osadu
Ta pozycja nie jest konieczna do działania
urządzenia.
Gdy poziom wody w zbiorniku pompowym
przekracza określoną wysokość, wówczas
otwiera się zawór elektromagnetyczny, a
woda płynie do kanalizacji przez filtr z wę-
glem aktywnym.
– nadaje się do brudnej wody
– nadaje się do pracy w trybie ciągłym
– z ochroną przed wysychaniem
Wskazówka
Pompy ze zbyt wielką wydajnością można
można ograniczyć przy użyciu zaworu dła-
wiącego.
Uwaga
Niebezpieczeństwo zranienia i uszkodze-
nia! Zwrócić uwagę na ciężar urządzenia w
czasie transportu.
Reszta woda znajdująca się w urządzeniu
musi być usunięta przed transportem.
W trakcie transportu w pojazdach należy
urządzenie zabezpieczyć przed poślizgiem
i przechyleniem zgodnie z obowiązującymi
przepisami.
Uwaga
Niebezpieczeństwo zranienia i uszkodze-
nia! Zwrócić uwagę na ciężar urządzenia
przy jego przechowywaniu.
Reszta woda znajdująca się w urządzeniu
musi być usunięta przed dłuższym prze-
chowywaniem.
Urządzenie należy przechowywać w miej-
scu zabezpieczonym przed mrozem.
Funkcja
Schemat przepływu
Opis działania
FILTRACJA
PŁUKANIE WSTECZNE/BACKWASH
PIERWSZE FILTROWANIE/RINSE
PRZETŁACZANIE/RECIRCULATION
Funkcja filtra z aktywnym węglem
Dane techniczne
Napięcie V 230
Częstotliwość Hz 50
Moc W 12
Ciśnienie (min.) MPa
(bar)
0,2 (2)
Ciśnienie (maks.) MPa
(bar)
0,35
(3,5)
Wydajność filtra l/h 1200
Ilość ścieków l/d 550
Zawartość filtra z aktyw-
nym węglem l 28
szerokość mm 1000
Głębokość mm 480
wysokość mm 1600
Ciężar kg 110
Wymagania stawiane pompie
zanurzeniowej (montowanej przez
klienta)
Ciśnienie (min.) MPa
(bar)
0,2 (2)
Ciśnienie (maks.) MPa
(bar)
0,35
(3,5)
Minimalna ilość przetła-
czanej cieczy przy 0,2
MPa (2 bar) l/h 1200
Maks. ilość przetłaczanej
cieczy l/h 2000
Transport
Przechowywanie urządzenia
