- 5
 Označite smjer protoka na blendi.
 Skinite blendu.
 Očistite otvor blende iglom ili tankom ži-
com.
 Ugradite blendu pazeći pritom na smjer
protoka.
 Dok uronjiva pumpa radi, postavite pre-
kidač magnetnog ventila na "1" i provje-
rite protok.
 Staklenu bocu do polovine napunite
uzorkom vode iza filtra s aktivnim uglje-
nom i zatvorite.
 Jako protresite staklenu bocu u trajanju
od 5 sekundi.
Ako se stvori homogena pjenasta površina
koja se ni nakon 40 sekundi ne raspadne,
potrebno je zamijeniti uložak filtra s aktiv-
nim ugljenom.
Izgled pjene kada je filtar u redu: vrlo tanak
prsten od pjene po obodu koji se brzo ras-
pada.
Izgled pjene kada je filtar istrošen: debeo
prsten od pjene po obodu koji se ne raspa-
da.
 Isključite uronjivu pumpu.
 Odvojite crijevnu spojku na ulazu filtra s
aktivnim ugljenom.
 Odvojite crijevnu spojku na izlazu filtra s
aktivnim ugljenom.
 Odvijte poklopac filtarske boce.
 Prolijte sadržaj boce (potrebne su 2
osobe) i skinite cijev s mlaznicom.
 Isperite filtarsku bocu vodom.
 Umetnite cijev s mlaznicom.
Napomena
Odložite aktivni ugljen u otpad u skladu s
važećim lokalnim propisima.

Postavite lijevak 4.901-090.0 na filtar-
sku bocu.
 Ulijte 20 l vode.
 Dodajte 10 kg šljunka.
 Sipajte 14 kg = 28 l aktivnog ugljena.
 Napunite filtarsku bocu vodom.
 Zavijte i zategnite poklopac filtarske boce.
 Izlaz filtarske boce spojite s crijevom mano-
metra na filtru s aktivnim ugljenom.
 Ulaz filtarske boce spojite s crijevom
mjerača protoka.
 Uključiti potopnu crpku.
 Prekidač magnetnog ventila postavite
na "1".
 Ispirite filtarsku bocu unazad dok voda
ne počne istjecati bez mjehurića.
 Prekidač magnetnog ventila postavite
na "0".
 Isključite uronjivu pumpu.
 Filtarsku bocu s ispravnim smjerom
protoka priključite na sustav.
Napomena
Kod uređaja s opcijom 2. filtra s aktivnim
ugljenom, zamijenite mjesta filtarskim bo-
cama tako da se novonapunjena filtarska
boca puni druga po redu.

Uključiti potopnu crpku.
 Provjerite protok (oko 0,5 l/min), po po-
trebi očistite blendu.

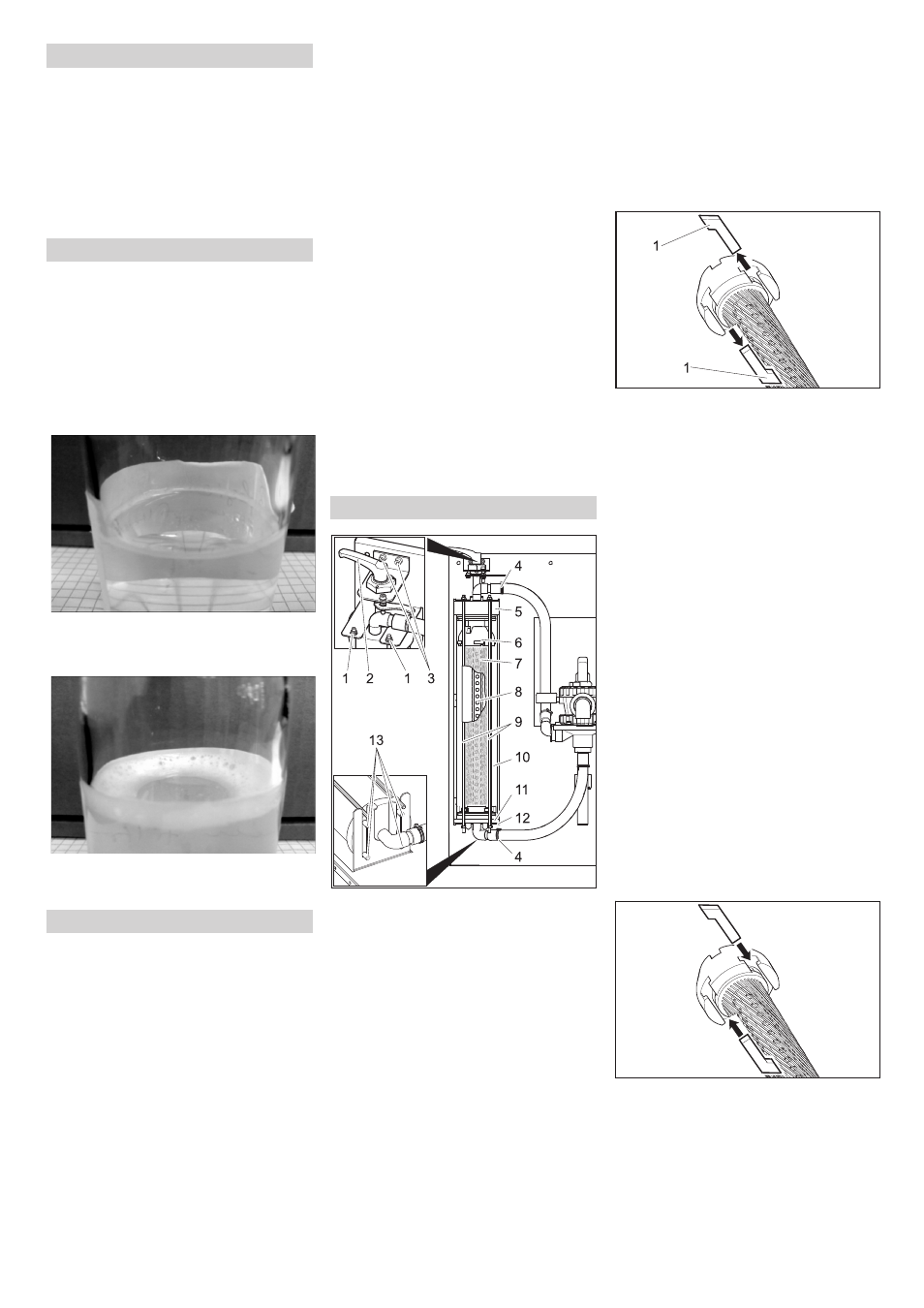

1 Matica
2 Stezna poluga
3 Vijak ležaja stezne poluge
4 Obujmica za crijevo
5 Poklopac
6 Gornji dio
7 Filtarski umetak
8 Cijev za filtrat
9 Navojna šipka
10 Vlaknasti filtar
11 Donji dio
12 Donja konzola
13 Zatik
 Otpustite filtar.
 Otvorite obujmice za crijevo.
 Skinite crijeva s crijevnih priključaka.
 Odvijte oba vijka ležaja stezne poluge.
 Steznu polugu zajedno s ležištem skini-
te prema gore.
 Odvijte matice na gornjem kraju navoj-
ne šipke.
 Skinite sklop navojnih šipki.
 Izvucite vlaknasti filtar prema naprijed.
 Skinite poklopac vlaknastog filtra.
 Skinte donji dio vlaknastog filtra zajed-
no s filtarskim uloškom.
1 Element s utorima
 Izvucite elemente s utorima između
gornjeg dijela i filtarskog uloška te izme-
đu donjeg dijela i filtarskog uloška.
 S uloška filtra skinite gornji i donji dio.
 Cijev za filtrat izvucite iz filtarskog uloška,
 zbrinite filtarski uložak.
 Na jedan kraj cijevi za filtrat postavite
novi filtarski uložak.
 Filtarski uložak zategnite tako da vla-
kna ne budu uvrnuta.
 Cijev za filtrat gurnite u filtarski uložak i
pritom, tako da gledate na suprotnu
stranu filtarskog elementa, upravljajte
smjerom cijevi za filtrat.
 Prije nego što nastavite s montažom
sve O-prstenove premažite tekućim sa-
punom koji se uobičajeno može nabavi-
ti u trgovini.
Napomena
Ne upotrebljavajte silikonsku mast. Silikon
u vodi negativno utječe na rezultat pranja i
sušenja vozila.

Gornji i donji dio postavite na filtarski
element.
 Gornji i donji dio centrirajte tako da se
mogu primijeniti elementi s utorima.
 Umetnite elemente s utorima i laganim
okretanjem učvrstite filtarski uložak.
 Donji dio postavite u vlaknasti filtar i
potpuno ugurajte.
 Postavite poklopac na vlaknati filtar.
 Vlaknasti filtar postavite na donju kon-
zolu tako da oba stražnja zatika sjednu
u uzdužne rupe konzole.
Čišćenje blende
Provjera filtra s aktivnim ugljenom
Zamjena aktivnog ugljena
Zamijenite filtarski uložak
145 HR
