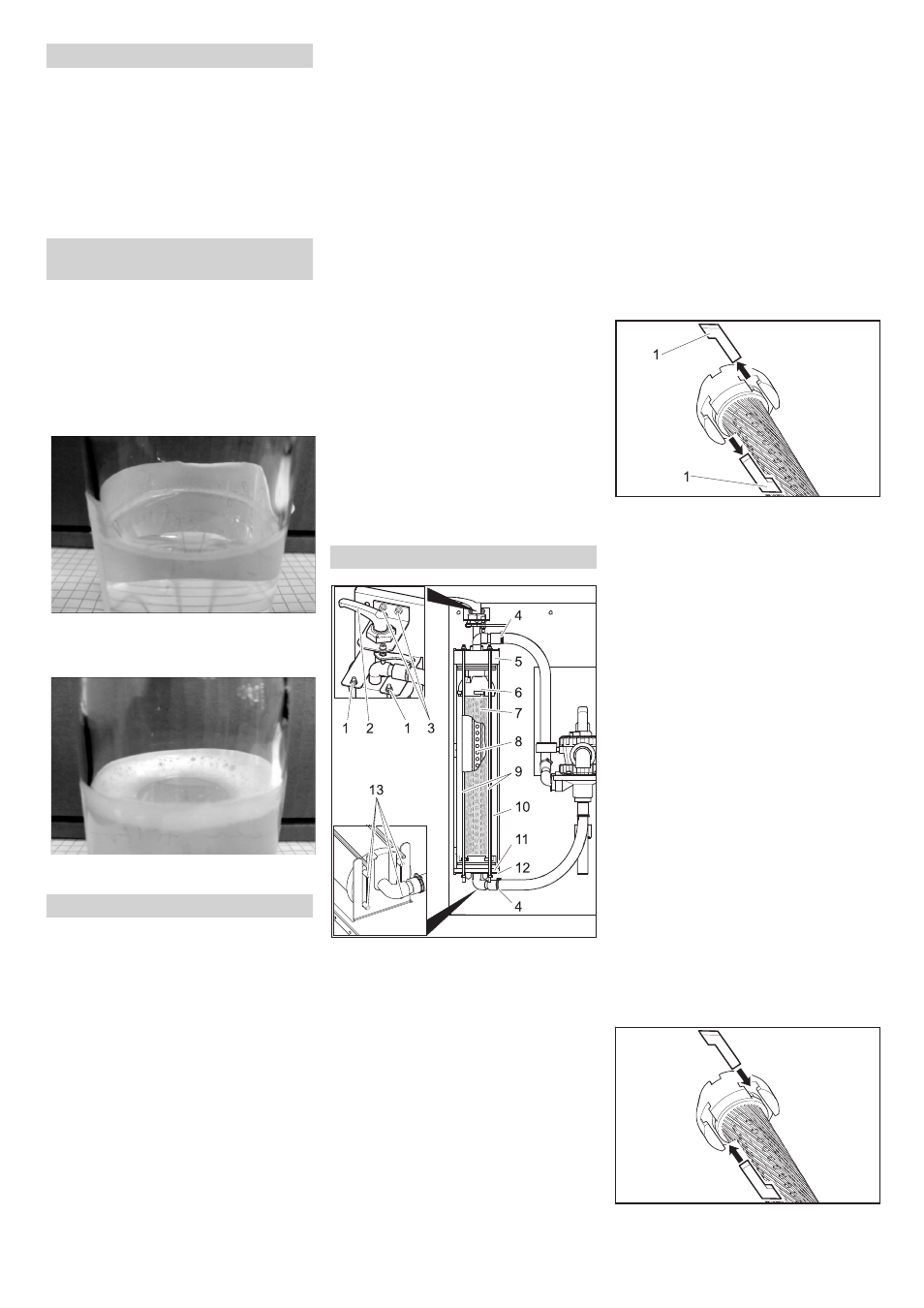

- 5
 Merkitse kuristimeen läpivirtaussuunta.
 Irrota kuristin.
 Puhdista kuristimen aukko neulalla tai
ohuella metallilangalla.
 Aseta kuristin paikalleen, huomioi läpi-
virtaussuunta.
 Käännä magneettiventtiilin kytkin uppo-
pumpun käydessä asentoon "1" ja tas-
kasta läpivirtaus.
 Tätä lasipullo puoliksi näytevedellä,
täytä sitten aktiivihiilellä ja sulje pullo.
 Ravista lasipulloa voimakkaasti 5 se-
kunnin ajan.
Jos tällöin muodostuu suljettu vaahtopeite,
joka ei vielä 40 sekunnin kuluttua ole hävin-
nyt, aktiivihiilisuodattimen aktiivihiili pitää
vaihtaa.
Vaahtokuva suodatin kunnossa: reunoilla
erittäin ohut vaahtorengas, joka häviää no-
peasti
Vaahtokuva suodatin loppuunkäytetty: reu-
noilla paksu vaahtorengas, joka ei häviä
 Kytke uppopumppu pois päältä
 Irrota aktiivihiilisuodattimen sisääntulon
letkuliitin.
 Irrota aktiivihiilisuodattimen ulosmenon
letkuliitin.
 Kierrä suodatinpullon korkki irti.
 Kaada pullon sisältö pois ( vaatii 2 hen-
kilöä) ja poista suutinputki.
 Huuhtele suodatinpullo vedellä.
 Aseta suutinputki paikalleen.
Ohje
Hävitä aktiivihiili paikallisten määräysten
mukaisesti.

Aseta suppilo 4.901-090.0 suodatinpul-
loon.
 Laita pulloon 20 litraa vettä.
 Laita pulloon 10 kg tukisoraa.
 Laita pulloon 14 kg = 28 l aktiivihiiltä.
 Täytä suodatinpullo vedellä.
 Kierrä suodatinpullon korkki paikalleen
ja kiristä.
 Yhdistä suodatinpullon ulostulo aktiivi-
hiilisuodattimen manometristä tulevaan
letkuun.
 Yhdistä suodatinpullon sisäänmeno lä-
pivirtausmittarin letkuun.
 Uppopumpun päällekytkentä
 Käännä magneettiventtiilin kytkin asen-
toon "1".
 Huuhtele suodatinpulloa vastavirtaan,
kunnes vettä tulee ilman ilmakuplia
ulos.
 Käännä magneettiventtiilin kytkin asen-
toon "0".
 Kytke uppopumppu pois päältä
 Liitä suodatinpullo järjestelmään oike-
aan läpivirtaussuuntaan.
Ohje
Laitteistoissa, joissa on valinnainen 2. aktii-
vihiilisuodatin, vaihda suodatinpullot kes-
kenään, niin että juuri uudelleen täytetty
suodatinpullo on toisena läpivirtaussuun-
nassa.

Uppopumpun päällekytkentä
 Tarkasta läpivirtaus (n. 0,5 l/min), puh-
dista tarvittaessa kuristin.
1 Mutteri
2 Kiristyskahva
3 Kiristyskahvalaakerin ruuvi
4 Letkunkiristin
5 Kansi
6 Yläosa
7 Suodatinpatruuna
8 Filtraattiputki
9 Kierretanko
10 Filamenttisuodatin
11 Alaosa
12 Alempi konsoli
13 Tappi
 Löysää suodattimen kiristys.
 Avaa letkunkiristimet.
 Vedä letkut irti letkunipoista.
 Kierrä kiristyskahvalaakerin molemmat
ruuvit irti.
 Poista kiristyskahva ja laakerointi ylä-
suuntaan.
 Ruuvaa mutterit irti kierretankojen ylä-
päästä.
 Poista kierretanko-rakenneryhmä pai-
kaltaan.
 Vedä filamenttisuodatin eteenpäin ulos.
 Vedä filamenttisuodattimen kansi irti.
 Vedä filamenttisuodattimen alaosa suo-
datinpanoksineen ulos.
1 T-urakiinnitin
 Vedä irti yläosan ja suodatinpanoksen
väliset sekä alaosan ja suodatinpanok-
sen väliset t-urakinnittimet.
 Irrota yläosa ja alaosa suodatinpanok-
sesta.
 Vedä filtraattiputki ulos suodatinpanok-
sesta.
 Hävitä suodatinpanos.
 Aseta filtraattiputki uuden suodatin-
panoksen toiseen päähän.
 Kiristä suodatinpanos siten, että fila-
mentit eivät ole kiertyneinä.
 Työnnä filtraattiputki suodatinpanok-
seen ja ohjaa tällöin filtraattiputken
suuntaa katsomalla suodatinelementin
vastapuolelta putken läpituloa.
 Sivele ennen jatkoasentamista o-ren-
kaat tavallisella kaupasta saatavalla
nestesaippualla.
Ohje
Älä kätä silikonirasvaa. Vedessä oleva sili-
koni huonontaa ajoneuvopesujen puhdis-
tus- ja kuivaustulosta.

Pistä yläosa ja alaosa suodatinpanok-
seen.
 Suuntaa yläosa ja alaosa siten, että t-
urakiinnikkeet voi asettaa paikoilleen.
Kuristimen puhdistaminen
Aktiivihiilisuodattimen
tarkastaminen
Aktiivihiilen vaihtaminen
Vaihda suodatinpanos
72 FI
