Karcher WRH 1200 - Инструкция (Страница 92)

- 3
 Выключить насос, установленный на
заводе-изготовителе.
 Если существует опасность замороз-
ков, дополнительно необходимо уда-
лить оставшуюся воду (см. раздел
"Защита от морозов").

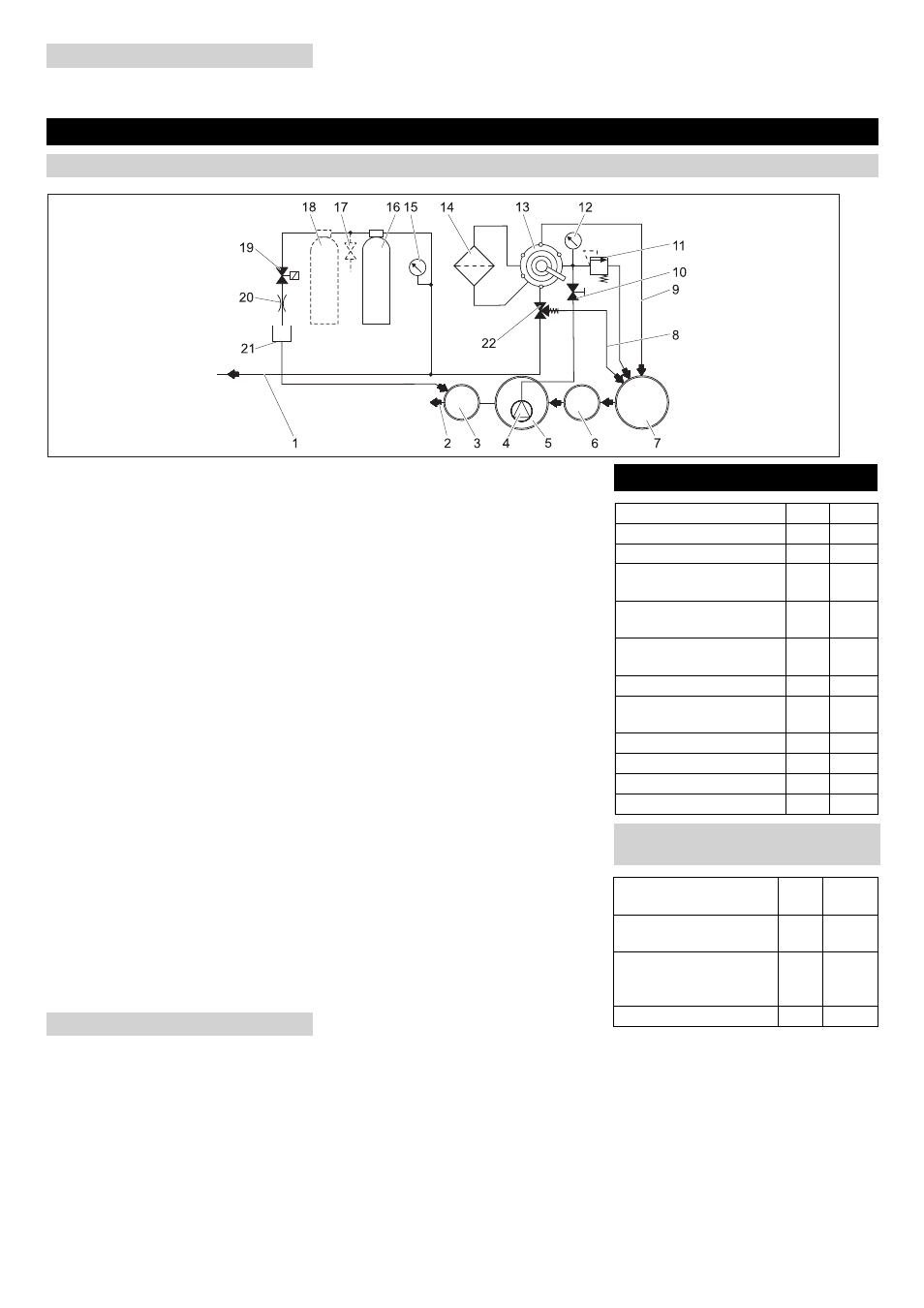

1 К баку с технической водой/высоко-
напорному моющему аппарату
2 к канализации *)
3 контрольный колодец *)
4 Погружной насос *)
5 резервуар насоса системы повторно-
го использования*)
6 устройство осаждения (EN 858) *)
7 шламоуловитель системы повторно-
го использования*)
8 Циркуляция (для улавливания шла-
ма)
9 Трубопровод обратной промывки
10 Дроссельный клапан
11 Предохранительный клапан
12 Манометр на входе фильтра
13 Многоходовой клапан
14 Филаментный фильтр
15 Фильтр из активированного угля ма-
нометра
16 Фильтр из
17 активированного угля
18 Кран для отбора проб **)
19 2. Фильтр из активированного угля **)
20 Магнитный клапан
21 Дроссель
22 Шланг для фильтрата
23 Перепускной клапан
*) заводская
**) Опция
Ниже будет показан путь прохождения
воды при различных положениях много-
ходового клапана.
Во время функционирования вода течет
через
– Погружной насос
– Многоходовый клапан в положении
«FILTRATION»
– Фильтр (направление течения филь-
трации)
– К баку с технической водой/высоко-
напорному моющему аппарату
Во время процесса обратной промывки
вода течет через
– Погружной насос
– Многоходовой клапан в положении
«RUECKSPUELEN/BACKWASH»
– Фильтр (против направления тече-
ния фильтрации)
– В шламоуловителе
Во время процесса дополнительной
промывки вода течет через
– Погружной насос
– многоходовой клапан в положении
"ERSTFILTRAT/RINSE»
– Фильтр (направление течения филь-
трации)
– В шламоуловителе
Это положение при работе установки не
используется.
Если уровень воды в резервуаре насоса
превышает заданную высоту, следует
открыть магнитный клапан, чтобы вода
стекла в канализацию после прохожде-
ния через фильтр из активированного
угля.
– пригодно для грязной воды
– пригодно для длительного использо-
вания
– С защитой от работу всухую
Указание
Излишнюю мощность насосов можно
уменьшить путем регулировки дрос-
сельным клапаном.
Вывод из эксплуатации
Назначение
Поточная схема
Описание работы
FILTRATION
RUECKSPUELEN/BACKWASH
ERSTFILTRAT/RINSE
UMWAELZUNG/RECIRCULATION
Работа фильтра из активированного
угля
Технические данные
Напряжение В 230
Частота Гц 50
Параметры Вт 12
Давление (мин.) МПа
(бар) 0,2 (2)
Давление (макс.) МПа
(бар) 0,35
(3,5)
Производительность
фильтра л/ч 1200
Объем сточных вод l/d 550
Емкость фильтра из ак-
тивированного угля л 28
Ширина мм 1000
Глубина мм 480
высота мм 1600
Вес кг 110
Требования к погружному насосу
(заводского исполнения)
Давление (мин.) МПа
(бар) 0,2 (2)
Давление (макс.) МПа
(бар) 0,35
(3,5)
Подача минимальная
при давлении 0,2 MПa
(2 бар) л/ч 1200
Максимальная подача л/ч 2000
92 RU
