- 3

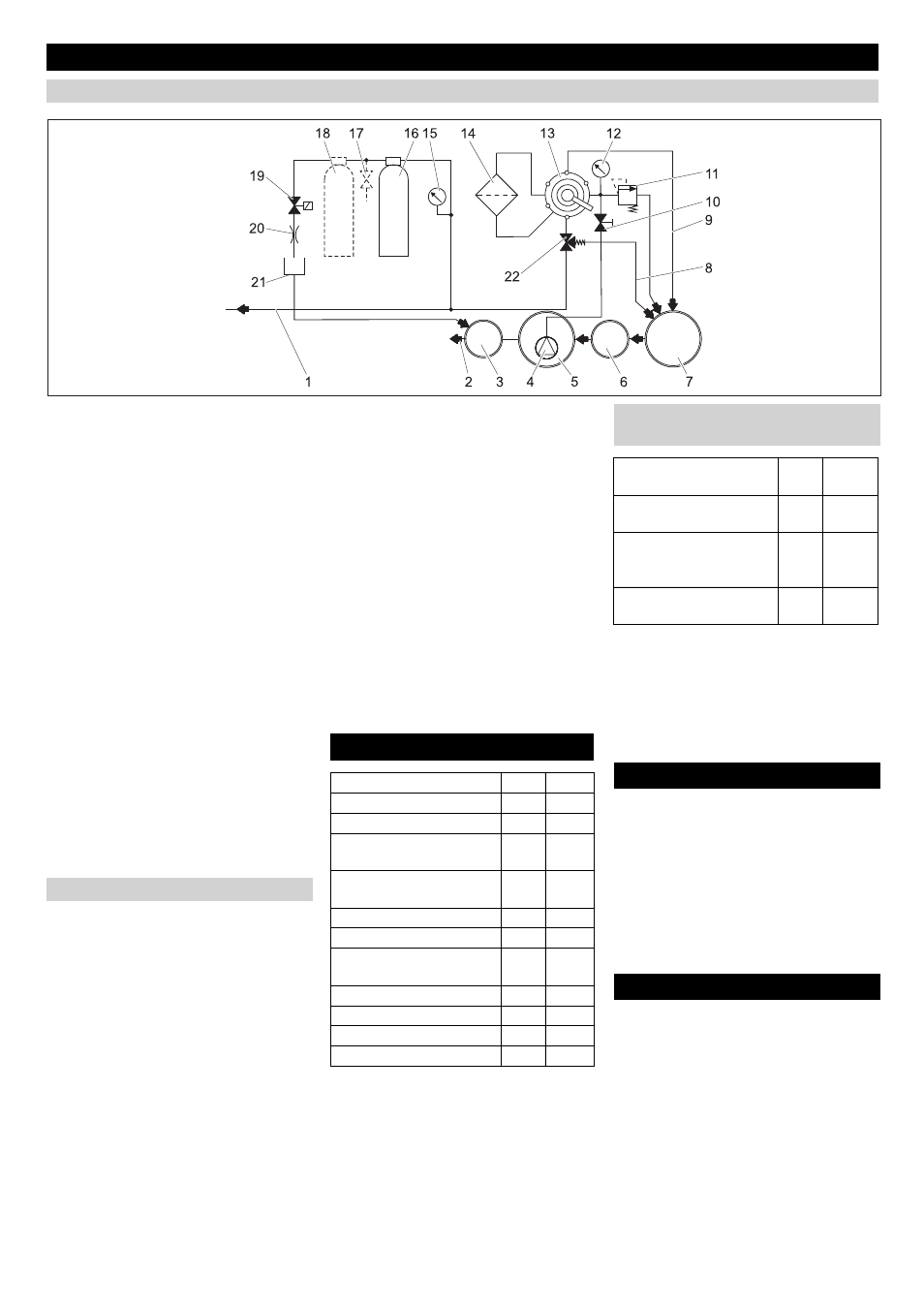

1 προς τη δεξαμενή νερού χρήσης/ το μη-
χάνημα καθαρισμού υψηλής πίεσης
2 προς αποχέτευση *)
3 Φρεάτιο ελέγχου *)
4 Βυθιζόμενη αντλία *)
5 Λεκάνη άντλησης του συστήματος ανα-
κύκλωσης *)
6 Διάταξη διαχωρισμού (EN 858) *)
7 Συλλέκτης λάσπης του συστήματος
ανακύκλωσης *)
8 Ανάδευση (προς το συλλέκτη λάσπης)
9 Αγωγός ανάστροφης πλύσης
10 Στραγγαλιστική βαλβίδα
11 Βαλβίδα ασφάλειας
12 Μανόμετρο εισόδου φίλτρου
13 Πολύοδη βάνα
14 Ινώδες φίλτρο
15 Μανόμετρο φίλτρου ενεργού άνθρακα
16 Φίλτρο ενεργού άνθρακα
17 Στρόφιγγα δειγματοληψίας **)
18 2. Φίλτρο ενεργού άνθρακα **)
19 Ηλεκτρομαγνητική βαλβίδα
20 Πεταλούδα
21 Ελαστικός σωλήνας διηθήματος
22 Βαλβίδα υπερχείλισης
*) του κτιρίου
**) προαιρετικό
Ακολούθως περιγράφεται η πορεία του νε
ρού στις διάφορες θέσεις της πολύοδης βά
νας.
Κατά τη λειτουργία φίλτρου το νερό ρέει από
– Βυθιζόμενη αντλία
– Πολύοδη βάνα στη θέση "ΦΙΛΤΡΑΡΙΣΜΑ"
– Φίλτρο (κατεύθυνση ροής φιλτραρίσματος)
– προς τη δεξαμενή νερού χρήσης/ το μηχά-
νημα καθαρισμού υψηλής πίεσης
Κατά τη λειτουργία ανάστροφης πλύσης το
νερό ρέει από
– Βυθιζόμενη αντλία
– Πολύοδη βάνα στη θέση "ΑΝΑΣΤΡΟ-
ΦΗ ΠΛΥΣΗ/BACKWASH"
– Φίλτρο (αντίθετα στην κατεύθυνση
ροής φιλτραρίσματος)
– στο συλλέκτη λάσπης
Κατά τη λειτουργία ξεπλύματος το νερό ρέει
μέσω:
– Βυθιζόμενη αντλία
– Πολύοδη βάνα στη θέση "ΞΕΠΛΥΜΑ/
RINSE"
– Φίλτρο (κατεύθυνση ροής φιλτραρίσμα-
τος)
– στο συλλέκτη λάσπης
Η θέση αυτή δεν είναι απαραίτητη για τη
λειτουργία της μονάδας.
Όταν η στάθμη νερού στο συλλέκτη αντλίας
υπερβαίνει ένα ορισμένο ύψος, ανοίγει η
ηλεκτρομαγνητική βαλβίδα και το νερό διο-
χετεύεται στην αποχέτευση μέσω του φίλ-
τρου ενεργού άνθρακα.
– κατάλληλη για βρώμικο νερό
– κατάλληλη για διαρκή λειτουργία
– με προστασία από ξηρή λειτουργία
Υπόδειξη
Οι αντλίες με υπερβολικά υψηλή απόδοση
μπορούν να ρυθμιστούν με προσαρμογή
της στραγγαλιστικής βαλβίδας.
Προσοχή
Κίνδυνος τραυματισμού και βλάβης! Κατά
τη μεταφορά λάβετε υπόψη το βάρος της
συσκευής.
Το νερό που απομένει στην εγκατάσταση
πρέπει να αφαιρεθεί πριν τη μεταφορά.
Κατά τη μεταφορά με οχήματα, ασφαλίστε
τη συσκευή έναντι ενδεχόμενης ολίσθησης
και ανατροπής, σύμφωνα με τις εκάστοτε
ισχύουσες κατευθυντήριες οδηγίες.
Προσοχή
Κίνδυνος τραυματισμού και βλάβης! Κατά
την αποθήκευση λάβετε υπόψη το βάρος
της συσκευής.
Το νερό που απομένει στην εγκατάσταση
πρέπει να αφαιρεθεί πριν την αποθήκευση.
Αποθηκεύετε τη συσκευή σε χώρο στον
οποίο δεν επικρατεί παγετός.
Λειτουργία
Σχεδιάγραμμα ροής
Περιγραφή λειτουργιών
ΦΙΛΤΡΑΡΙΣΜΑ
ΑΝΑΣΤΡΟΦΗ ΠΛΥΣΗ/ BACKWASH
ΞΕΠΛΥΜΑ /RINSE
ΑΝΑΔΕΥΣΗ/RECIRCULATION
Λειτουργία φίλτρου ενεργού άνθρακα
Τεχνικά χαρακτηριστικά
Τάση V 230
Συχνότητα Hz 50
Ισχύς W 12
Πίεση (ελάχ.) MPa
(bar)
0,2 (2)
Πίεση (μέγ.) MPa
(bar)
0,35
(3,5)
Απόδοση φίλτρου l/h 1200
Ποσότητα υγρών λυμάτων l/d 550
Περιεχόμενα φίλτρου ενερ-
γού άνθρακα l 28
Πλάτος mm 1000
Βάθος mm 480
Ύψος mm 1600
Βάρος kg 110
Απαιτήσεις (προεγκατεστημένης)
βυθιζόμενης αντλίας
Πίεση (ελάχ.) MPa
(bar)
0,2 (2)
Πίεση (μέγ.) MPa
(bar)
0,35
(3,5)
Διακινούμενη ποσότητα
τουλάχιστον 0,2 MPa (2
bar) l/h 1200
Παρεχόμενη ποσότητα,
μέγιστη l/h 2000
Μεταφορά
Αποθήκευση της συσκευής
77 EL
