3
1 zum Brauchwassertank/Hochdruckreiniger
2 zur Kanalisation *)
3 Kontrollschacht *)
4 Tauchpumpe *)
5 Pumpbecken des Recyclingsystems *)
6 Abscheidevorrichtung (EN 858) *)
7 Schlammfang des Recyclingsystems *)
8 Umwälzung (zum Schlammfang)
9 Rückspülleitung
10 Drosselventil
11 Sicherheitsventil
12 Manometer Filtereingang
13 Mehrwegeventil
14 Filamentfilter
15 Manometer Aktivkohlefilter
16 Aktivkohlefilter
17 Probehahn **)
18 2. Aktivkohlefilter **)
19 Magnetventil
20 Drossel
21 Filtratschlauch
22 Überströmventil
*) bauseitig
**) Option
Im folgenden wird der Fließweg des Was-
sers in den verschiedenen Stellungen des
Mehrwegeventils beschrieben.
Im Filterbetrieb fließt das Wasser über
–
Tauchpumpe
–
Mehrwegeventil in Stellung „FILTRATI-
ON“
–
Filter (Fließrichtung Filtern)
–
zum Hochdruckreiniger/Brauchwasser-
tank
Beim Rückspülen fließt das Wasser über
–
Tauchpumpe
–
Mehrwegeventil in Stellung „RÜCK-
SPÜLEN/BACKWASH“
–
Filter (entgegen der Fließrichtung Fil-
tern)
–
in den Schlammfang
Beim Spülen fließt das Wasser über:
–
Tauchpumpe
–
Mehrwegeventil in Stellung „ERSTFIL-
TRAT/RINSE“
–
Filter (Fließrichtung Filtern)
–
in den Schlammfang
Diese Stellung wird für den Betrieb der An-
lage nicht benötigt.
Übersteigt der Wasserspiegel im Pumpbe-
cken eine bestimmte Höhe, öffnet das Ma-
gnetventil und Wasser wird aus über den
Aktivkohlefilter in die Kanalisation geleitet.
–
geeignet für Schmutzwasser
–
geeignet für Dauerbetrieb
–
mit Trockenlaufschutz
Hinweis
Pumpen mit zu hoher Leistung können
durch Verstellen des Drosselventils ge-
drosselt werden.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
In der Anlage enthaltenes Restwasser
muss vor dem Transport entfernt werden.
Beim Transport in Fahrzeugen Gerät nach
den jeweils gültigen Richtlinien gegen Rut-
schen und Kippen sichern.
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
In der Anlage enthaltenes Restwasser
muss vor der Lagerung entfernt werden.
Gerät an einem frostfreien Ort aufbewahren.
Funktion

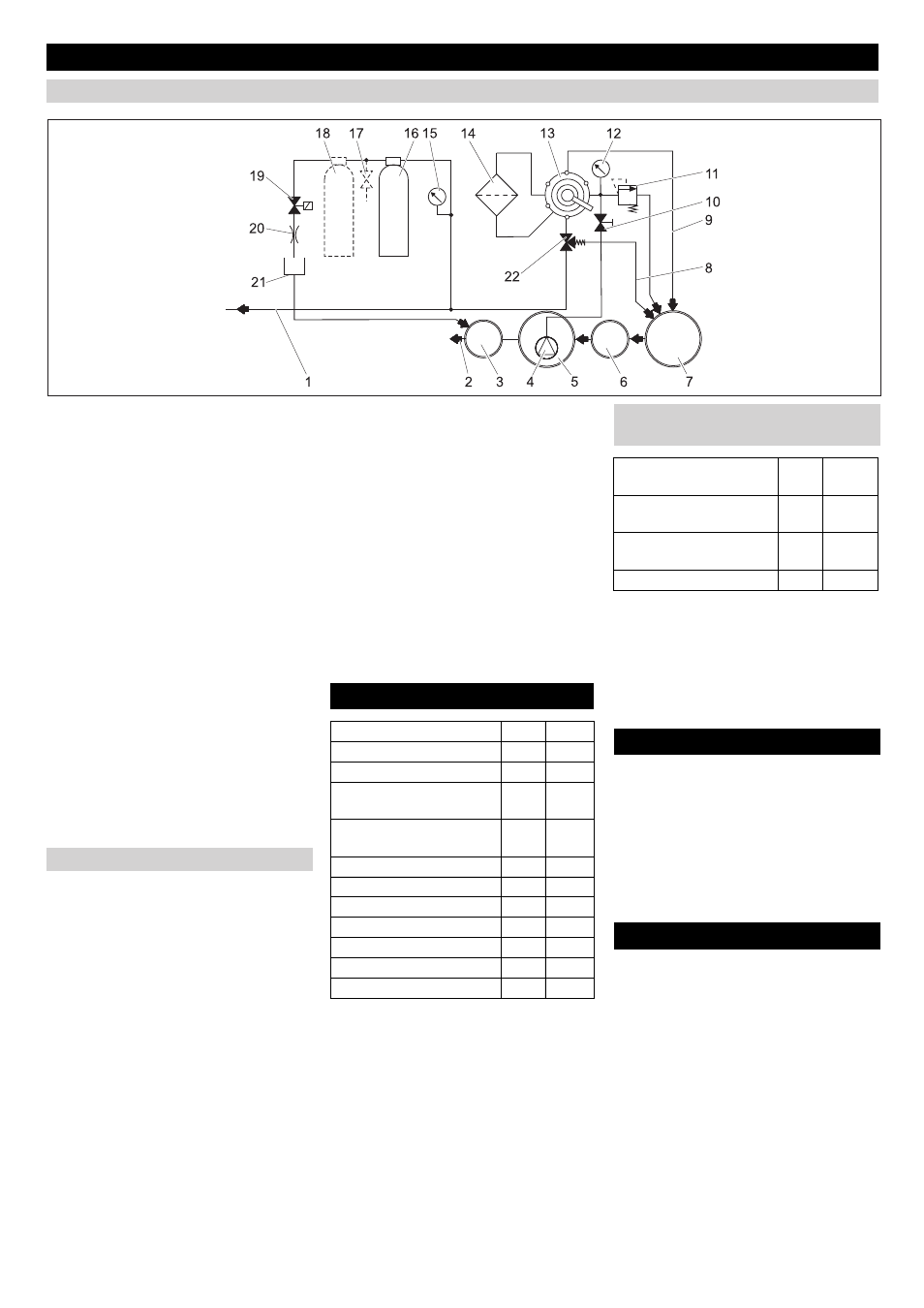

Fließschema
Funktionsbeschreibung
FILTRATION
RÜCKSPÜLEN/BACKWASH
ERSTFILTRAT/RINSE
UMWÄLZUNG/RECIRCULATION
Funktion Aktivkohlefilter
Technische Daten
Spannung
V
230
Frequenz
Hz
50
Leistung
W
12
Druck (min.)
MPa
(bar)
0,2 (2)
Druck (max.)
MPa
(bar)
0,35
(3,5)
Filterleistung
l/h
1200
Abwassermenge
l/d
550
Inhalt Aktivkohlefilter
l
28
Breite
mm
1000
Tiefe
mm
480
Höhe
mm
1600
Gewicht
kg
110
Anforderungen an die Tauchpumpe
(bauseitig)
Druck (min.)
MPa
(bar)
0,2 (2)
Druck (max.)
MPa
(bar)
0,35
(3,5)
Fördermenge minimal bei
0,2 MPa (2 bar)
l/h
1200
Fördermenge maximal
l/h
2000
Transport
Lagerung des Gerätes
