- 5
 Marcar la dirección de flujo en la pantalla.
 Desmontar la pantalla
 Limpiar el orificio de la pantalla con una
aguja o un alambre fino.
 Montar la pantalla, al hacerlo tener en
cuenta la dirección de flujo.
 Poner el interruptor de la válvula mag-
nética con la bomba de inmersión en
funcionamiento en la posición "1" y
comprobar el flujo.
 Llenar una botella de cristal hasta la mi-
tad con una muestra de agua tras pasar
el filtro de carbono activo y cerrar.
 Agitar la botella de cristal fuertemente
durante 5 segundos.
Si se forma una tapa cerrada de espuma
que no desaparece a los 40 segundos, se
debe cambiar el relleno del filtro de carbón
activo.
Formación de espuma filtro correcto un
anillo de espuma muy fino en el borde que
desaparece rápidamente.
Formación de espuma filtro agotado anillo
de espuma grueso en el borde que no des-
aparece.
 Desconectar la bomba de inmersión.
 Separar el acoplamiento para mangue-
ras para la entrada del filtro de carbón
activo.
 Separar el acoplamiento para mangueras
para la salida del filtro de carbón activo.
 Desenroscar la tapa de la botella del filtro.
 Agitar el contenido de la botella (se ne-
cesita dos personas) y extraer el tubo
de la boquilla.
 Aclare la botella del filtro con agua.
 Colocar el tubo de la boquilla
Nota
Eliminar el carbón activo de acuerdo con
las normativas locales.

Colocar el embudo 4.901-090.0 en la
botella del filtro.
 Introducir 20 litros de agua
 Introducir 10 kg de gravilla.
 Introducir 14 kg = 28 l de carbón activo
 Llenar la botella del filtro con agua.
 Enroscar y apretar la tapa de la botella
del filtro.
 Conectar la salida de la botella del filtro
con el tubo del manómetro del filtro de
carbón activo.
 Conectar la entrada de la botella del fil-
tro con el tubo del caudalímetro.
 Conectar la bomba de inmersión.
 Coloque el interruptor de la válvula
magnética a "1".
 Aclarar la botella del filtro hacia atrás
hasta que salga el agua sin burbujas.
 Coloque el interruptor de la válvula
magnética a "0".
 Desconectar la bomba de inmersión.
 Conectar la botella del filtro al sistema
en la dirección de flujo correcta.
Nota
En instalaciones con la opción 2, cambiar
las botellas del filtro de carbón activo para
que la nueva botella rellena fluya como se-
gunda.

Conectar la bomba de inmersión.
 Comprobar el flujo (aprox 0,5 l/min),
limpiar la pantalla si es necesario.

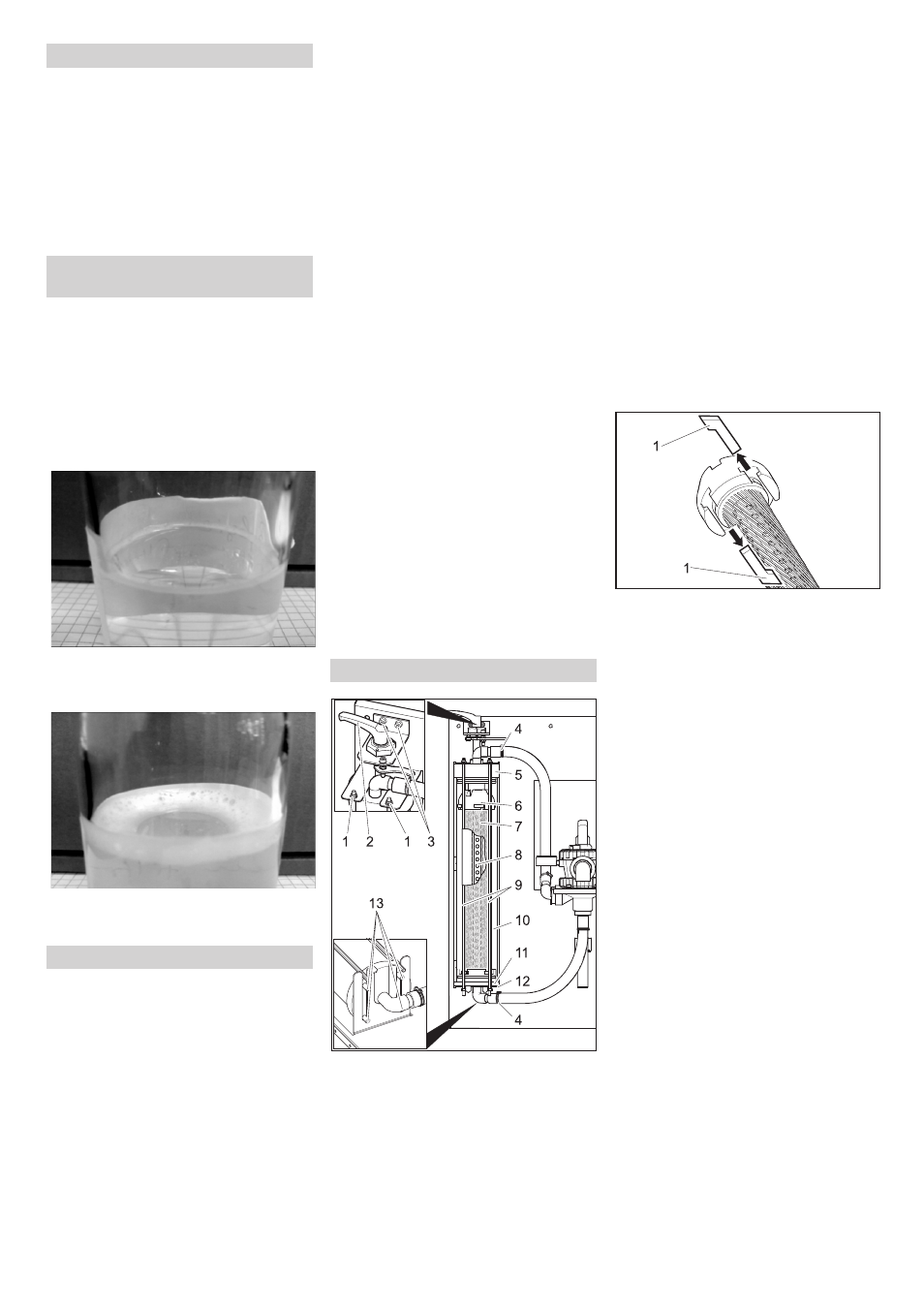

1 tuerca
2 palanca de sujeción
3 Tornillo del rodamiento de la palanca
de sujeción
4 Abrazadera de manguera
5 tapa
6 parte superior
7 cartucho filtrante
8 Tubería de filtrado
9 vara roscada
10 Filtro de filamentos
11 parte inferior
12 Consola inferior
13 pasador
 Relajar el filtro.
 Abrir las abrazaderas de manguera.
 Extraer los tubos de las boquillas de tubos.
 Desenroscar ambos tornillos del roda-
miento de la palanca de sujeción.
 Extraer la palanca de sujeción hacia arri-
ba junto con el rodamiento.
 Suelte el acoplamiento del extremo supe-
rior del indicador de altura de llenado.
 Extraer las barras de rosca del módulo.
 Extraer hacia delante el filtro de fila-
mentos.
 Retirar la tapa del filtro de filamentos.
 Retirar la parte inferior del filtro de fila-
mentos junto con el cartucho del filtro.
1 Tuerca deslizante
 Extraer las tuercas deslizante entre la
parte superior y el cartucho filtrante y
entre la parte inferior y el cartucho fil-
trante.
 Extraer la parte superior e inferior del
cartucho filtrante.
 Extraer el tubo de filtrado del cartucho
filtrante.
 Desechar el filtro.
 Colocar el tubo de filtrado en un extre-
mo del nuevo cartucho filtrante.
 Tensar el cartucho de modo que no se
retuerzan los filamentos.
 Deslizar el tubo de filtrado en el cartu-
cho filtrante y al hacerlo controlar la di-
rección del tubo de filtrado mirando al
lado contrario del elemento de filtrado.
 Antes de seguir con el montaje, untar
los anillos obturadores con jabón líqui-
do convencional.
Nota
No utilizar grasa de silicona. La silicona en
el agua influye negativamente en el resul-
tado de limpieza y secado en el lavado de
vehículos.

Colocar la parte superior e inferior so-
bre el elemento filtrante.
 Colocar la parte inferior y superior de
modo que se puedan colocar las tuer-
cas deslizantes.
Limpiar la pantalla
Comprobar el filtro de carbón vege-
tal activado
Reemplace el carbón activo
Cambiar el cartucho de filtro
