- 5
 Akış yönünü blendaj üzerinde işaretle-
yin.
 Blendajı sökün.
 Blendajın iğnesini bir iğneyle ya da ince
bir telle temizleyin.
 Blendajı takın, bu sırada akış yönüne
dikkat edin.
 Dalgıç pompa çalışırken manyetik valf
şalterini "1" konumuna getirin ve debiyi
kontrol edin.
 Cam şişenin yarısına kadar aktif karbon
filtresinden sonra alınan su numunesi
doldurun ve şişeyi kapatın.
 Cam şişeyi 5 saniye boyunca iyice çal-
kalayın.
40 saniye sonra dağılmayan kapalı bir kö-
pük katmanı oluşursa, aktif karbon filtresi-
nin içeriği değiştirilmelidir.
Filtre köpük görünümü iyi durumdaysa: Ke-
narda çok hızlı dağılan ince köpük halkası.
Tıkanmış filtrenin köpük görünümü: Kenar-
da çok hızlı dağılmayan kalın köpük halka-
sı.
 Dalgıç pompayı kapatın.
 Aktif karbon filtresi girişinin hortum bağ-
lantısını ayırın.
 Aktif karbon filtresi çıkışının hortum
bağlantısını ayırın.
 Filtre şişesinin kapağını çıkartın.
 Şişenin içindekileri boşaltın (2 kişi ge-
reklidir) ve meme borusunu çıkartın.
 Filtre şişesini suyla yıkayın.
 Meme borusunu yerleştirin.
Not
Aktif karbonu geçerli yerel talimatlara göre
tasfiye edin.

Huniyi 4.091-090.0 filtre şişesine oturun.
 20 litre su doldurun.
 10 kg destek çakılı doldurun.
 14 kg = 28 l aktif karbon doldurun.
 Filtre şişesini suyla doldurun.
 Filtre şişesinin kapağını vidalayın ve sıkın.
 Filtre şişesinin çıkışını aktif karbon fil-
tresinin manometresindeki hortuma
bağlayın.
 Filtre şişesinin girişini debimetrenin
hortumuna bağlayın.
 Dalgıç pompayı açın.
 Manyetik valf şalterini "1" konumuna
getirin.
 Su kabarcıksız bir şekilde dışarı çıkana ka-
dar filtre şişesini geriye doğru yıkayın.
 Manyetik valf şalterini "0" konumuna
getirin.
 Dalgıç pompayı kapatın.
 Filtre şişesini doğru akış yönünde siste-
me bağlayın.
Not
2. aktif karbon filtresi opsiyonlu sistemler-
de, doldurulan yeni filtre şişesi ikinci olarak
akacak şekilde filtre şişelerini değiştirin.

Dalgıç pompayı açın.
 Debiyi kontrol edin (yaklaşık 0,5 l/daki-
ka), gerekirse blendajı temizleyin.

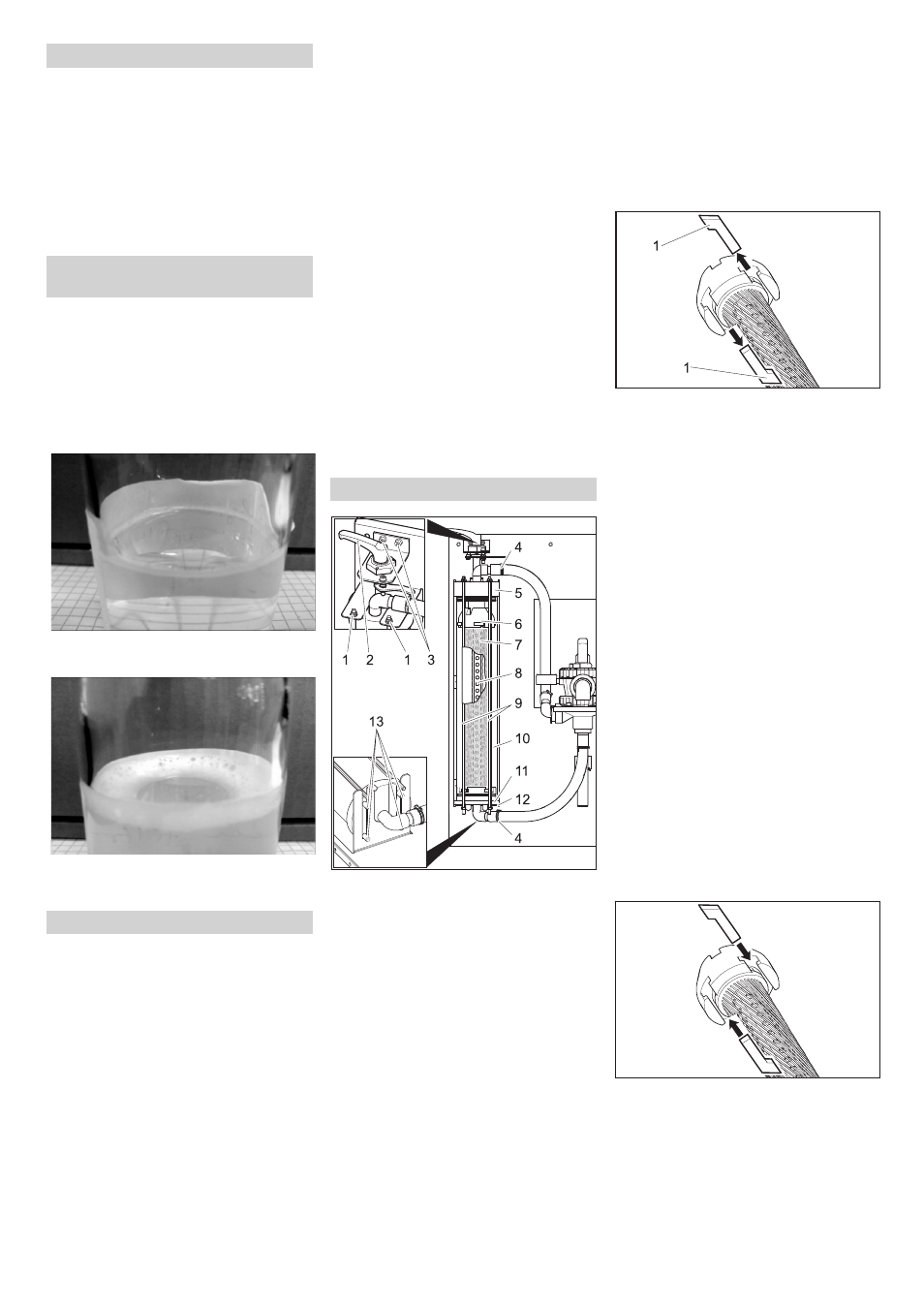

1 Somun
2 Gergi kolu
3 Gergi kolu yatağının cıvatası
4 Hortum kelepçesi
5 Kapak
6 Üst parça
7 Filtre kartuşu
8 Filtrat borusu
9 Dişli çubuk
10 Elyaf filtre
11 Alt parça
12 Alt konsol
13 Pim
 Filtreyi gevşetin.
 Hortum kelepçelerini açın.
 Hortumları hortum nipellerinden çekin.
 Gergi kolu yatağının iki cıvatasını sö-
kün.
 Gergi kolunu yatakla birlikte yukarı doğ-
ru çıkartın.
 Dişli çubukların üstteki ucundaki so-
munları sökün.
 Dişli çubuk yapı grubunu çıkartın.
 Elyaf filtreyi öne doğru dışarı çekin.
 Elyaf filtrenin kapağını çekin.
 Elyaf filtrenin alt parçasını filtre kartu-
şuyla birlikte çekin.
1 Oluk taşı
 Üst parça ve filtre kartuşu arasındaki ve
alt parça ve filtre kartuşu arasındaki
oluk taşlarını dışarı çekin.
 Üst parça ve alt parçayı filtre kartuşun-
dan çıkartın.
 Filtrat borusunu filtre kartuşundan dışa-
rı çekin,
 Filtre kartuşunu tasfiye edin.
 Filtrat borusunu yeni filtre kartuşunun
bir ucuna oturtun.
 Elyaflar burulmayacak şekilde filtre kar-
tuşunu gerin.
 Filtrat borusunu filtre kartuşuna itin ve
bu sıradai elyaf filtresinin karşı tarafına
bakarak filtrat borusunun yönüne ku-
manda edin.
 Montaja devam etmeden önce, O-ringlere
piyasada bulunan sıvı sabun sürün.
Not
Silikonlu gres kullanmayın. Sudaki silikon,
araç yıkamaları sırasında temizleme ve ku-
rutma sonucunu olumsuz yönde etkiler.

Üst parça ve alt parçayı filtre kartuşuna
takın.
 Üst parça ve alt parçayı, oluk taşları
yerleştirilebilecek şekilde hizalayın.
 Oluk taşlarını takın ve filtre kartuşunu
hafifçe döndürerek sıkıştırın.
 Alt parçayı elyaf filtreye yerleştirin ve tü-
müyle içeri itin.
 Kapağı elyaf filtreye oturtun.
 Elyaf filtreyi, arkadaki iki pim konsolun
uzun deliklerinde oturacak şekilde alt
konsola oturtun.
Blendajın temizlenmesi
Aktif karbon filtresinin kontrol
edilmesi
Aktif karbonun değiştirilmesi
Filtre kartuşunun değiştirilmesi
87 TR
