- 5
 Na clone označte smer prietoku.
 Clonu demontujte.
 Vyčistite otvor clony ihlou alebo tenké-
ho drôtu.
 Clonu namontujte, pritom dodržte smer
prietoku.
 Vypínač magnetického ventilu pri be-
žiacom ponornom čerpadle prepnite do
polohy „1“ a skontrolujte prietok.
 Sklenenú fľašu do polovice naplňte
vzorkou vody za filtrom s aktívnym
uhlím a uzavrite.
 Sklenenú fľašu silne traste 5 sekúnd.
Ak sa vytvorí uzavretý povrch peny, ktorý
sa ešte nerozpadne po 40 sekundách,
musí sa náplň filtra s aktívnym uhlím vyme-
niť.
Povrch peny filtra je v poriadku: veľmi tenký
krúžok peny na okraji, rýchlo sa rozpadá.
Povrch peny filtra vyčerpaný: hrubší krúžok
peny na okraji, ktorý sa nerozpadá.
 Vypnite ponorné čerpadlo.
 Odpojte hadicovú spojku vstupu filtra s
aktívnym uhlím.
 Odpojte hadicovú spojku výstupu filtra s
aktívnym uhlím.
 Odskrutkujte kryt fľaše filtra.
 Vyprázdnite obsah fľaše (potrebné 2
osoby) a odoberte rúrku trysky.
 Fľašu filtra vypláchnite vodou.
 Nasaďte rúrku trysky.
Upozornenie
Aktívne uhlie zlikvidujte do odpadu podľa
platných miestnych predpisov.

Na fľašu filtra nasaďte lievik 4.901-
090.0.
 Naplňte 20 litrami vody.
 Naplňte 10 kg podporného štrku.
 Naplňte 14 kg = 28 l aktívneho uhlia.
 Fľašu filtra naplňte vodou.
 Naskrutkujte a pevne dotiahnite veko
fľaše filtra.
 Výstup fľaše filtra spojte s hadicou ma-
nometra filtra s aktívnym uhlím.
 Vstup fľaše filtra spojte s hadicou prie-
tokomera.
 Zapnite ponorné čerpadlo.
 Vypínač magnetického ventilu prepnite
do polohy „1“.
 Fľašu filtra prepláchnite spätne tak,
aby voda vystupovala bez bublín.
 Vypínač magnetického ventilu prepnite
do polohy „0“.
 Vypnite ponorné čerpadlo.
 Fľašu filtra pripojte k systému v správ-
nom smere prietoku.
Upozornenie
U zariadení s voľbou 2. zameňte fľaše filtra
s aktívnym uhlím tak, aby nová naplnená
fľaša filtra sa prepláchla ako druhá.

Zapnite ponorné čerpadlo.
 Skontrolujte prietok (asi 0,5 l/min), prí-
padne vyčistite clonu.

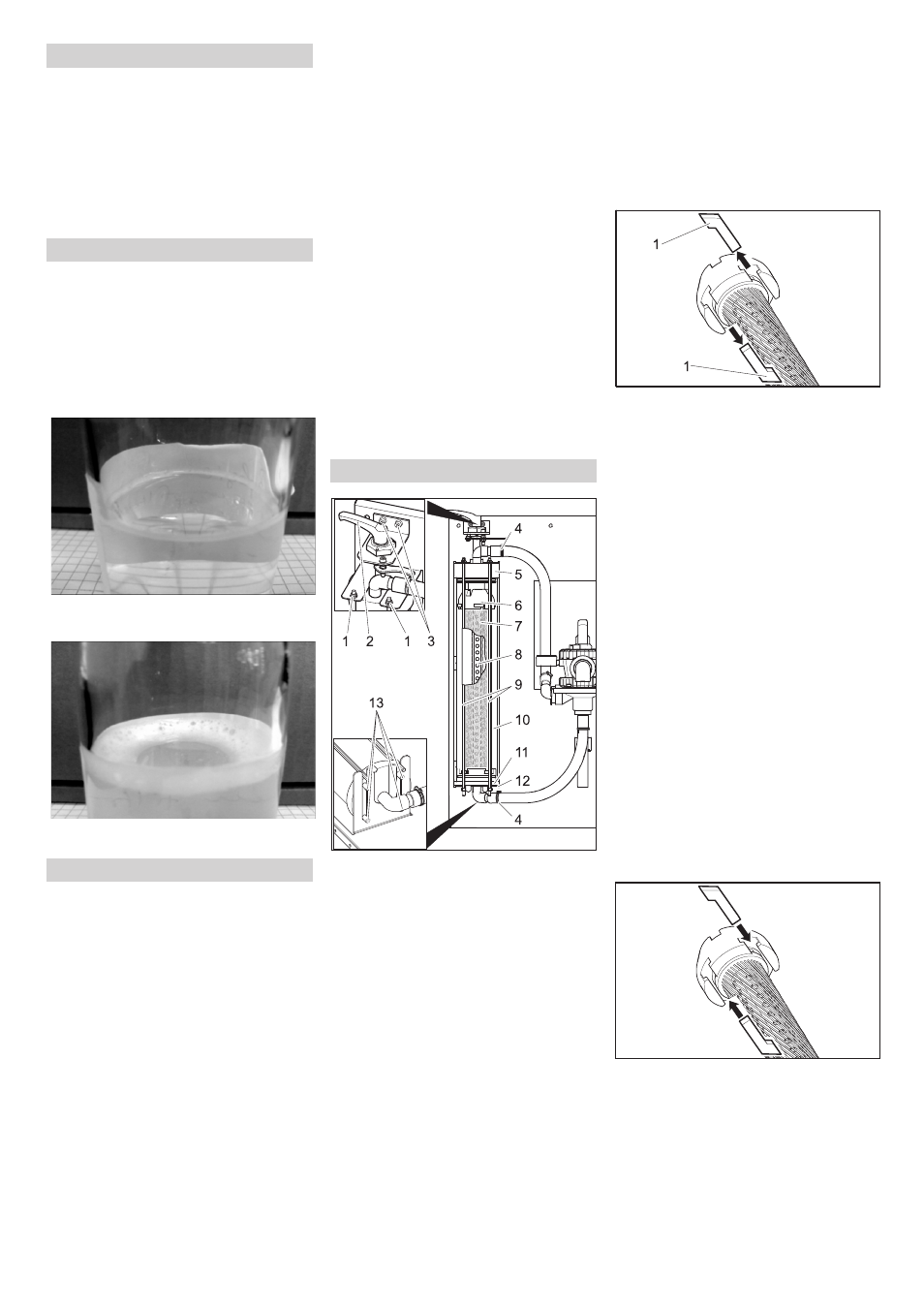

1 Matica
2 Upínacia páka
3 Skrutka ložiska upínacej páky
4 Spona hadice
5 veko
6 Horná časť
7 Vložka filtra
8 Rúrka filtrátu
9 Závitová tyč
10 Filter z vlákien
11 Spodná časť
12 Spodná konzola
13 Kolík
 Uvoľnite filter.
 Uvoľnite hadicové spony.
 Hadice stiahnite z hadicových prípojok.
 Vyskrutkujte obidve skrutky ložiska upí-
nacej páky.
 Upínaciu páku spolu s ložiskom odo-
berte smerom hore.
 Odskrutkujte matice na hornom konci
závitových tyčí.
 Odoberte konštrukčnú skupinu závito-
vých tyčí.
 Filter s vláknami vytiahnite smerom do-
predu.
 Stiahnite veko filtra s vláknami.
 Stiahnite spodnú časť filtra s vláknami
spolu s vložkou filtra.
1 Vodiaca vložka
 Vytiahnite vodiace vložky medzi hornou
časťou a vložkou filtra a medzi spodnou
časťou a vložkou filtra.
 Z vložky filtra odoberte hornú a spodnú
časť.
 Z vložky filtra vyberte rúrku filtrátu,
 Vložku filtra zlikvidujte.
 Rúrku filtrátu nasaďte na koniec novej
vložky filtra.
 Vložku filtra napnite tak, aby vlákna ne-
boli skrútené.
 Rúrku filtrátu nasuňte do vložky filtra a
pritom pri pohľade z opačnej strany prv-
ku filtra nastavte smer rúrky filtrátu.
 Pred ďalšou montážou natrite všetky O
krúžky bežným v obchode dostupným
tekutým mydlom.
Upozornenie
Nepoužívajte silikónové mazivo. Silikón vo
vode má pri umývaní vozidiel vplyv na vý-
sledok umývania a sušenia.

Na vložku filtra nasaďte hornú a spodnú
časť.
 Hornú a spodnú časť nastavte tak, aby
sa mohli nasadiť vodiace vložky.
 Nasaďte vodiace vložky a upevnite
miernym otočením vložky filtra.
 Spodnú časť nasaďte do filtra s vlákna-
mi a celkom zasuňte.
 Na filter s vláknami nasaďte veko.
 Filter s vláknami nasaďte na spodnú
konzolu tak, aby obidva zadné kolíky
zapadli do pozdĺžnych otvorov konzoly.
Vyčistenie clony
Kontrola filtra s aktívnym uhlím
Výmena aktívneho uhlia
Výmena vložky filtra
