- 3
1 ka spremniku potrošne vode / visoko-
tlačnom čistaču
2 kanalizacije *)
3 Kontrolno okno *)
4 Uronjiva pumpa *)
5 Bazen crpke sustava za recikliranje *)
6 Separator (EN 858) *)
7 Sakupljanje mulja sustava za reciklira-
nje *)
8 Cirkulacija (ka odmuljivaču)
9 Vod za povratno ispiranje
10 Prigušni ventil
11 Sigurnosni ventil
12 Manometar, ulaz filtra
13 Višesmjerni ventil
14 Vlaknasti filtar
15 Manometar, filtar s aktivnim ugljenom
16 Filtar s aktivnim ugljenom
17 Ventil za uzimanje uzoraka **)
18 2. Filtar s aktivnim ugljenom **)
19 Magnetski ventil
20 Prigušnica
21 Crijevo za filtrat
22 Preljevni ventil
*) od strane investitora
**) Opcija
U nastavku je opisan put toka vode u razli-
čitim položajima višesmjernog ventila.
U načinu rada s filtrom voda teče preko
– potopne crpke
– Višesmjerni ventil u položaju "FILTRA-
CIJA"
– Filtar (smjer toka filtracije)
– ka visokotlačnom čistaču / spremniku
potrošne vode
Kod povratnog ispiranja voda teče preko
– potopne crpke
– Višesmjerni ventil u položaju "PO-
VRATNO ISPIRANJE/BACKWASH"
– Filtar (suprotno smjeru toka filtracije)
– u odmuljivač
Prilikom ispiranja voda teče preko sljedećih
komponenti:
– potopne crpke
– Višesmjerni ventil u položaju "PRVI FIL-
TRAT/RINSE"
– Filtar (smjer toka filtracije)
– u odmuljivač
Ovaj položaj nije potreban za rad uređaja.
Ako razina vode u koritu pumpe premašuje
određenu visinu, otvara se magnetni ventil
i voda se preko filtra s aktivnim ugljenom
provodi u kanalizaciju.
– prikladno za prljavu vodu
– prikladno za trajni rad
– sa zaštitom od rada na suho
Napomena
Pumpe prevelike snage mogu se prigušiti
namještanjem prigušnog ventila.
Oprez
Opasnost od ozljeda i oštećenja! Prilikom
transporta pazite na težinu uređaja.
Preostala voda se mora ukloniti iz uređaja
prije transporta.
Prilikom transporta vozilima osigurajte ure-
đaj od klizanja i naginjanja sukladno odgo-
varajućim mjerodavnim propisima.
Oprez
Opasnost od ozljeda i oštećenja! Pri skladi-
štenju imajte u vidu težinu uređaja.
Preostala voda mora se ukloniti iz uređaja
prije skladištenja.
Uređaj treba čuvati na mjestu zaštićenom
od mraza.
Funkcija

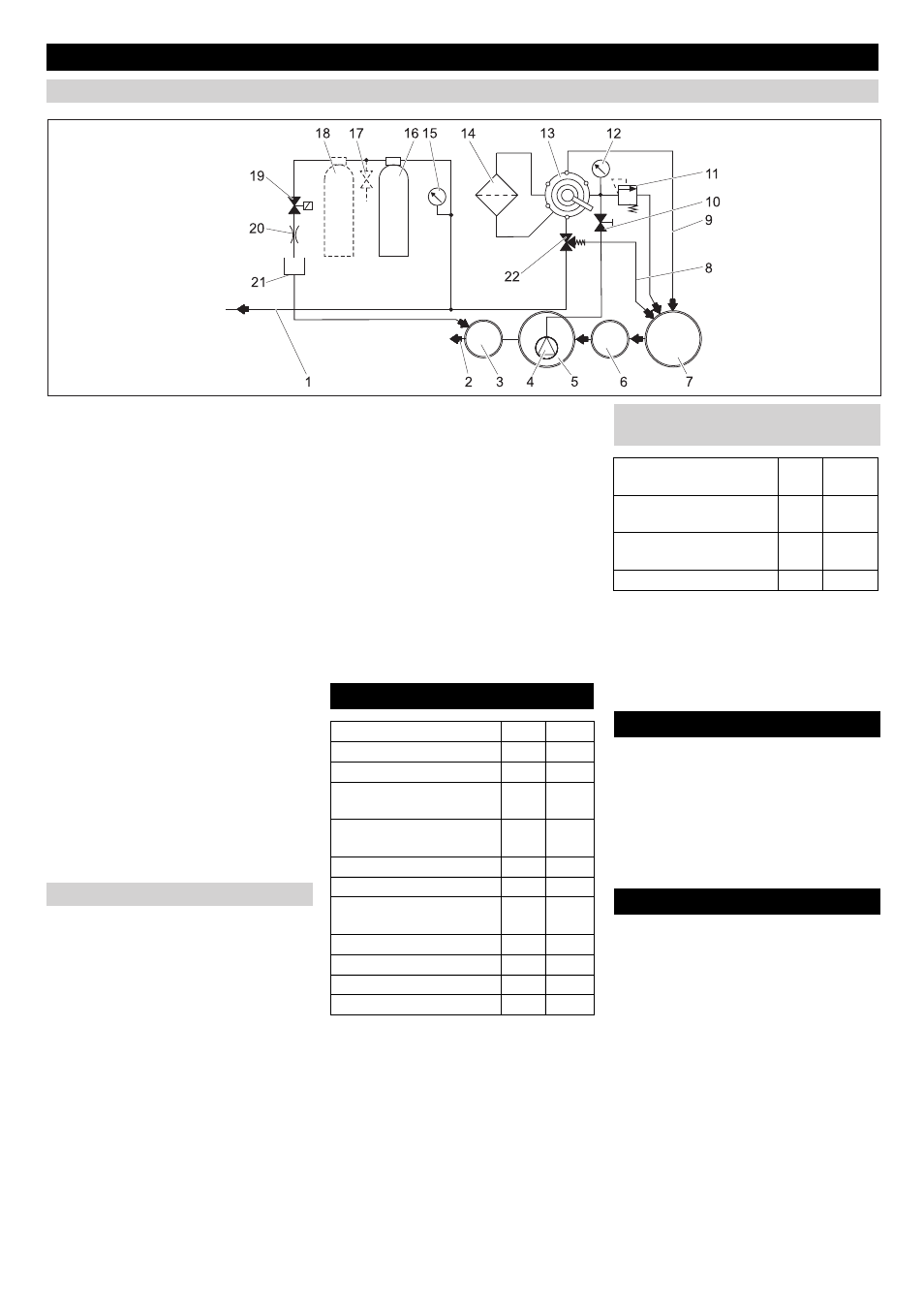

Shema cirkulacije
Opis funkcije
FILTRACIJA
POVRATNO ISPIRANJE/BACKWASH
PRVI FILTRAT/RINSE
CIRKULACIJA/RECIRCULATION
Funkcija filtra s aktivnim ugljenom
Tehnički podaci
Napon V 230
Frekvencija Hz 50
Snaga W 12
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (maks.) MPa
(bar)
0,35
(3,5)
Snaga filtra l/h 1200
Količina otpadne vode l/d 550
Sadržaj filtra s aktivnim
ugljenom l 28
Širina mm 1000
Dubina mm 480
Visina mm 1600
Težina kg 110
Kriteriji koje treba zadovoljiti
(postojeća) uronjiva pumpa
Tlak (min.) MPa
(bar)
0,2 (2)
Tlak (maks.) MPa
(bar)
0,35
(3,5)
Minimalni protok pri 0,2
MPa (2 bara) l/h 1200
Maksimalni protok l/h 2000
Transport
Skladištenje uređaja
143 HR
