Functie, Technische gegevens, Vervoer opslag van het apparaat – Инструкция по эксплуатации Karcher WRH 1200
Страница 27
-
3
1 naar de industriewatertank / hogedruk-
reiniger
2 naar de riolering *)
3 Controleschacht *)
4 Dompelpomp *)
5 Pompbekken van het recyclingsysteem *)
6 Scheidingsinstallatie (EN 858) *)
7 Slibopvang van het recyclingsysteem *)
8 Circulatie (naar de slibopvang)
9 Leiding in tegenstroom spoelen
10 Smoorklep
11 Veiligheidsventiel
12 Manometer Filteringang
13 Meerwegventiel
14 Draadfilter
15 Manometer actiefkoolstoffilter
16 Actiefkoolstoffilter
17 Testkraan **)
18 2. Actiefkoolstoffilter **)
19 Magneetventiel
20 Begrenzer
21 Filtraatslang
22 Overstroomklep
*) door opdrachtgever
**) optie
Hierna wordt de stroomweg van het water
in de verschillende standen van de meer-
wegklep beschreven.
Tijdens de filterwerking loopt het water over
–
Dompelpomp
–
Meerwegklep in stand „FILTEREN“
–
Filter (stroomrichting filteren)
–
naar de hogedrukreiniger / industriewa-
tertank
Tijdens het in tegenstroom spoelen loopt
het water over
–
Dompelpomp
–
Meerwegventiel in de stand "IN TE-
GENSTROOM SPOELEN/BAC-
KWASH"
–
Filter (tegen de stroomrichting in filteren)
–
in de slibopvang
Bij het spoelen loopt het water over:
–
Dompelpomp
–
Meerwegventiel in de stand "EERSTE
FILTRAAT / RINSE"
–
Filter (stroomrichting filteren)
–
in de slibopvang
Die stand is niet nodig voor de werking van
de installatie.
Wanneer de waterspiegel in het pompbek-
ken een bepaald niveau overschrijdt, gaat
het magneetventiel open en wordt water
via de actiefkoolstoffilter in de riolering ge-
leid.
–
geschikt voor vuil water
–
geschikt voor continubedrijf
–
met droogloopbeveiliging
Waarschuwing
Pompen met een te hoog vermogen kun-
nen begrensd worden door het verstellen
van de smoorklep.
Voorzichtig
Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge-
wicht van het apparaat.
In de installatie voorhanden restwater moet
voor het transport verwijderd worden.
Bij het transport in voertuigen moet het ap-
paraat conform de geldige richtlijnen bevei-
ligd worden tegen verschuiven en kantelen.
Voorzichtig
Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.
In de installatie voorhanden restwater moet
voor de opslag verwijderd worden.
Apparaat op een vorstvrije plaats bewaren.
Functie

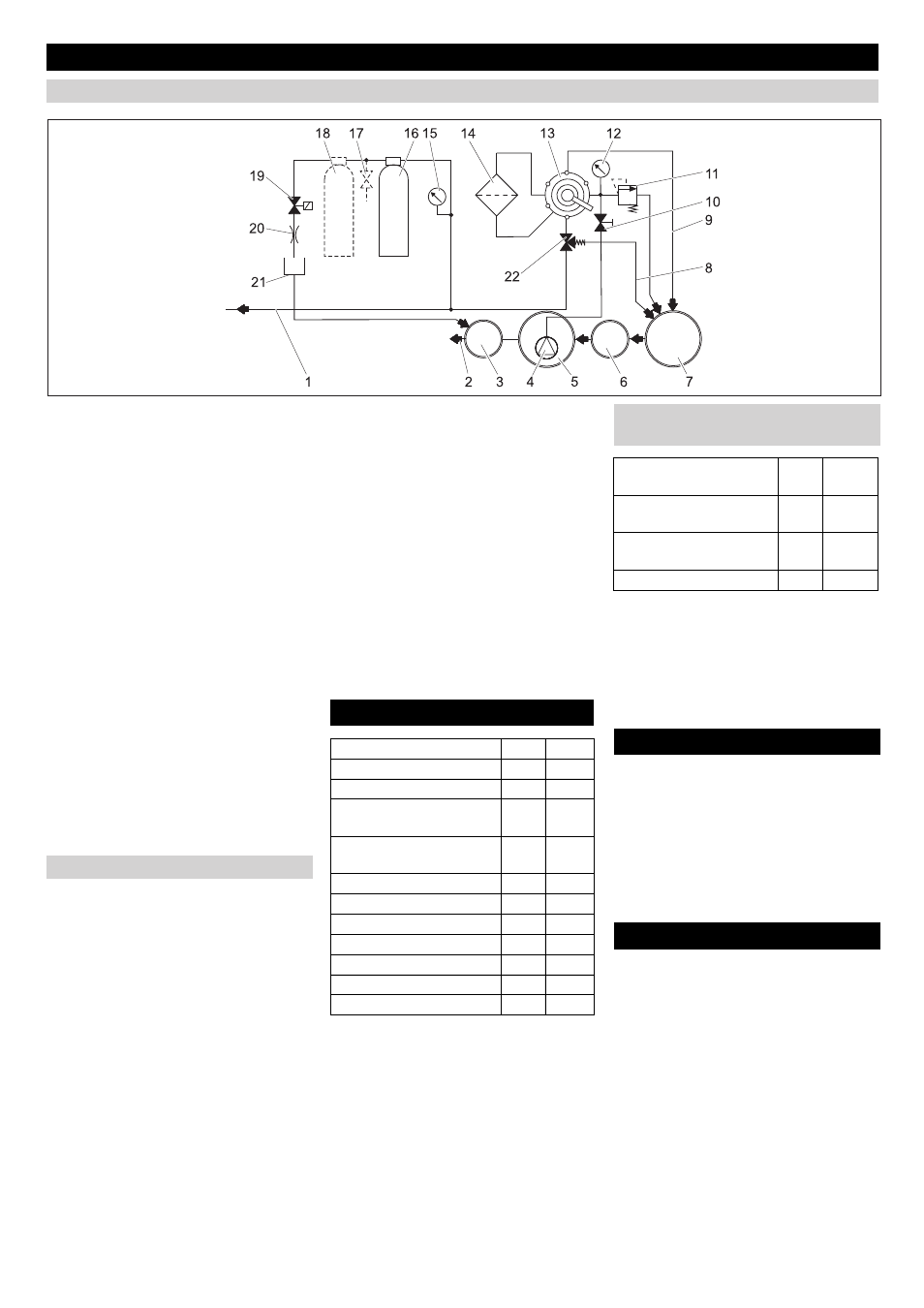

Stroomschema
Beschrijving van de functies
FILTEREN
IN TEGENSTROOM SPOELEN / BAC-
KWASH
EERSTE FILTRAAT / RINSE
CIRCULATIE / RECIRCULATION
Functie actiefkoolstoffilter
Technische gegevens
Spanning
V
230
Frequentie
Hz
50
Vermogen
W
12
Druk (min.)
MPa
(bar)
0,2 (2)
Druk (max.)
MPa
(bar)
0,35
(3,5)
Filterrendement
l/h
1200
Hoeveelheid afvalwater
l/d
550
Inhoud actiefkoolstoffilter
l
28
Breedte
mm
1000
Diepte
mm
480
Hoogte
mm
1600
Gewicht
kg
110
Vereisten aan de dompelpomp (ge-
bouw)
Druk (min.)
MPa
(bar)
0,2 (2)
Druk (max.)
MPa
(bar)
0,35
(3,5)
Transporthoeveelheid
min. bij 0,2 MPa (2 bar)
l/h
1200
Volume maximaal
l/h
2000
Vervoer
Opslag van het apparaat
27
NL
