3
1 uz saimniecības ūdens tvertni/
augstspiediena tīrīšanas iekārtu
2 uz kanalizāciju *)
3 Kontroles šahta *)
4 Iegremdējamais sūknis *)
5 Otrreizējās pārstrādes sistēmas sūkņa
rezervuārs *)
6 Separēšanas iekārta (EN 858) *)
7 Otrreizējās pārstrādes sistēmas dubļu
savācējs *)
8 Cirkulācija (uz dubļu savācēju)
9 Atskalošanas cauruļvads
10 Droseļvārsts
11 Drošības vārsts
12 Filtra ieejas manometrs
13 Daudzvirzienu vārsts
14 Šķiedru filtrs
15 Aktīvās ogles filtra manometrs
16 Aktīvās ogles filtrs
17 paraugu ņemšanas vārsts **)
18 2. aktīvās ogles filtrs **)
19 Magnētiskais vārsts
20 Drosele
21 Filtrāta šļūtene
22 Pārplūdes vārsts
*) uzstāda pasūtītājs
**) opcija
Tālāk aprakstīta ūdens plūsma dažādās
daudzvirzienu vārsta pozīcijās.
Filtrēšanas režīmā ūdens plūst caur
–
iegremdējamo sūkni
–
daudzvirzienu vārstu pozīcijā "FILTRĒ-
ŠANA/FILTRATION"
–
filtru (filtrēšanas plūsmas virzienā)
–
uz augstspiediena tīrīšanas iekārtu/
saimniecības ūdens tvertni
Atskalošanas laikā ūdens plūst caur
–
iegremdējamo sūkni
–
daudzvirzienu vārstu pozīcijā "ATSKA-
LOŠANA/BACKWASH"
–
filtru (pretēji filtrēšanas plūsmas virzie-
nam)
–
dubļu savācējā
Skalošanas laikā ūdens plūst caur
–
iegremdējamo sūkni
–
daudzvirzienu vārstu pozīcijā "SKALO-
ŠANA/RINSE"
–
filtru (filtrēšanas plūsmas virzienā)
–
dubļu savācējā
Šī pozīcija nav nepieciešama iekārtas eks-
pluatācijai.
Ja ūdens līmenis sūkņa rezervuārā pār-
sniedz noteiktu atzīmi, atveras magnētis-
kais vārsts un ūdens caur aktīvās ogles
filtru tiek novadīts kanalizācijā.
–
piemērots netīram ūdenim
–
piemērots ilgstošai ekspluatācijai
–
ar tukšgaitas aizsardzību
Piezīme
Sūkņus ar pārāk lielu jaudu var apslāpēt,
pārregulējot droseļvārstu.
Uzmanību
Savainošanās un bojājumu risks! Trans-
portējot ņemiet vērā aparāta svaru.
Pirms transportēšanas ir jāizlej iekārtā pali-
kušais ūdens.
Transportējot automašīnā, saskaņā ar spē-
kā esošajām direktīvām nodrošiniet aparā-
tu pret izslīdēšanu un apgāšanos.
Uzmanību
Savainošanās un bojājumu risks! Uzglabā-
jot ņemiet vērā aparāta svaru.
Pirms uzglabāšanas ir jāizlej iekārtā paliku-
šais ūdens.
Uzglabājiet ierīci vietā, kur tā nav pakļauta
sala iedarbībai.
Darbība

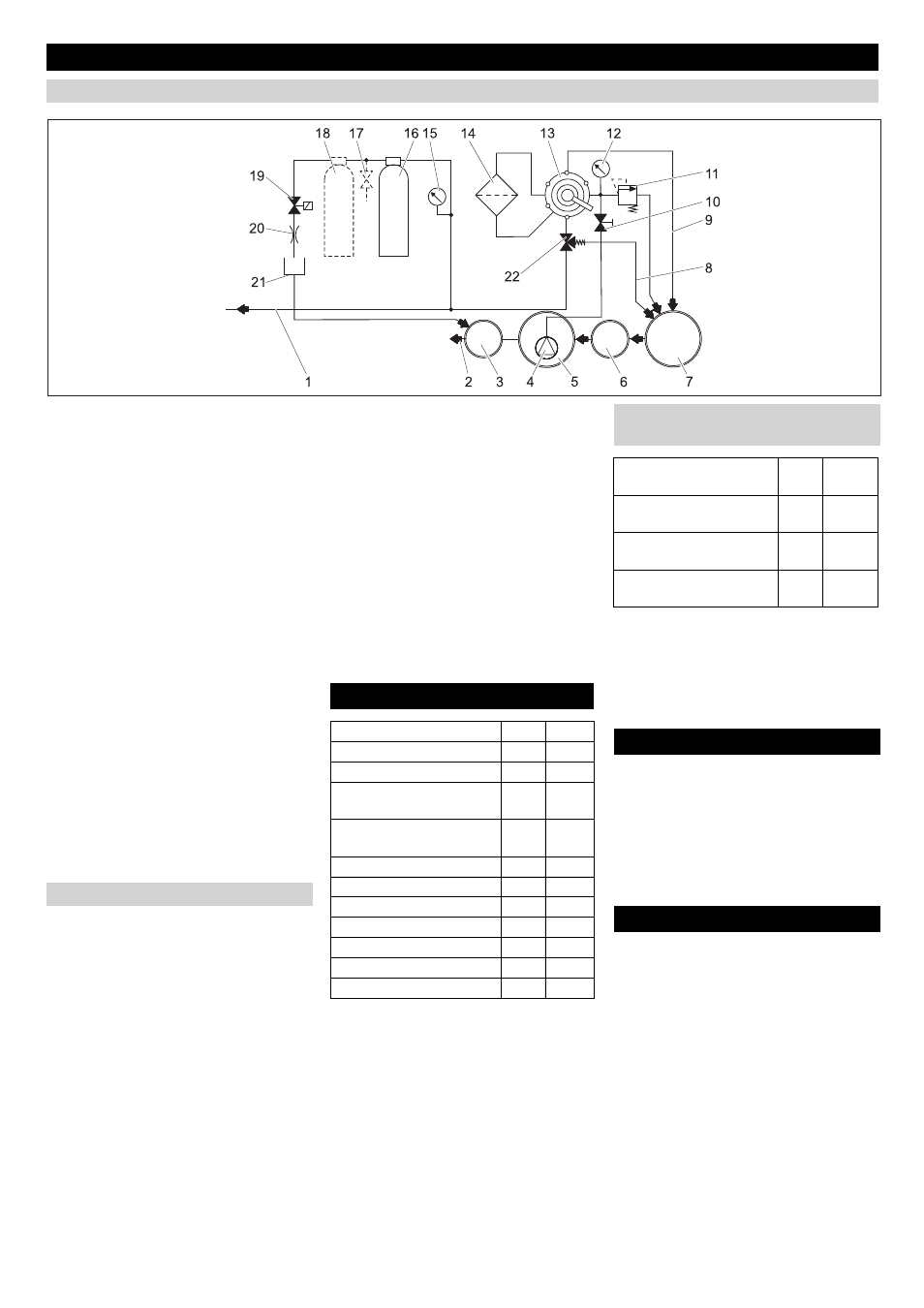

Plūsmas shēma
Funkcionālais apraksts
FILTRĒŠANA/FILTRATION
ATSKALOŠANA/BACKWASH
SKALOŠANA/RINSE
CIRKULĀCIJA/RECIRCULATION
Aktīvās ogles filtra darbība
Tehniskie dati
Spriegums
V
230
Frekvence
Hz
50
Jauda
W
12
Spiediens (min.)
MPa
(bar)
0,2 (2)
Spiediens (maks.)
MPa
(bar)
0,35
(3,5)
Filtra jauda
I/h
1200
Notekūdeņu daudzums
l/d
550
Aktīvās ogles filtra saturs
l
28
Platums
mm
1000
Dziļums
mm
480
Augstums
mm
1600
Svars
kg
110
Prasības iegremdējamam sūknim
(uzstāda pasūtītājs)
Spiediens (min.)
MPa
(bar)
0,2 (2)
Spiediens (maks.)
MPa
(bar)
0,35
(3,5)
Minimālais plūsmas dau-
dzums pie 0,2 MPa (2 bar)
I/h
1200
Maksimālais padeves dau-
dzums
I/h
2000
Transportēšana
Aparāta uzglabāšana
