- 3
1 til industrivandstanken/højtryksrenseren
2 til kanalisation *)
3 Kontrolskakt *)
4 Dykkepumpe *)
5 Genvindingssystemets pumpebassin *)
6 Udskillemodul (EN 858) *)
7 Genvindingssystemets slamkasse *)
8 Cirkulation (til slamkasse)
9 Tilbageskylningsledning
10 Reduktionsventil
11 Sikkerhedsventil
12 Manometer filterindgang
13 Flergangshane
14 Filamentfilter
15 Manometer aktivkulfilter
16 Aktivkulfilter
17 Prøvehane **)
18 2. Aktivkulfilter **)
19 Magnetventil
20 Drossel
21 Filtratslange
22 Overstrømningsventil
*) på anlægget
**) option
I det følgende beskrives vandets flow i fler-
vejsventilens forskellige positioner.
I filterdriften flyder vandet via
– Dykpumpe
– Flervejsventil i position „FILTRATION“
– Filter (filtrer flowretning)
– til industrivandstanken/højtryksrenseren
Ved tilbageskylning flyder vandet via
– Dykpumpe
– Flervejsventilen i position "TILBAGE-
SKYLNING/BACKWASH"
– Filter (filtrer imod flowretning)
– i slamfangen
Ved skylning flyder vandet via
– Dykpumpe
– flervejsventilen i position "FØRSTFIL-
TRAT/RINSE"
– Filter (filtrer flowretning)
– i slamfangen
Denne position bruges ikke til anlæggets drift.
Hvis vandspejlet i pumpebassinet oversti-
ger en bestemt højde, åbnes magnetventi-
len og vandet ledes via aktivkulfilteret ind i
kanalisationen.
– egnet til snavsevand
– egnet til permanent drift
– med tørkøringsbeskyttelse
OBS
Pumper med for høj kapacitet kan reduce-
res ved at justere reduktionsventilen.
Forsigtig
Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.
Før transporten skal anlægget tømmes for
resterende vand.
Ved transport i biler skal renseren fast-
spændes i.h.t. gældende love.
Forsigtig
Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.
Før opbevaringen skal anlægget tømmes
for resterende vand.
Maskinen opbevares et frostfrit sted.
Funktion

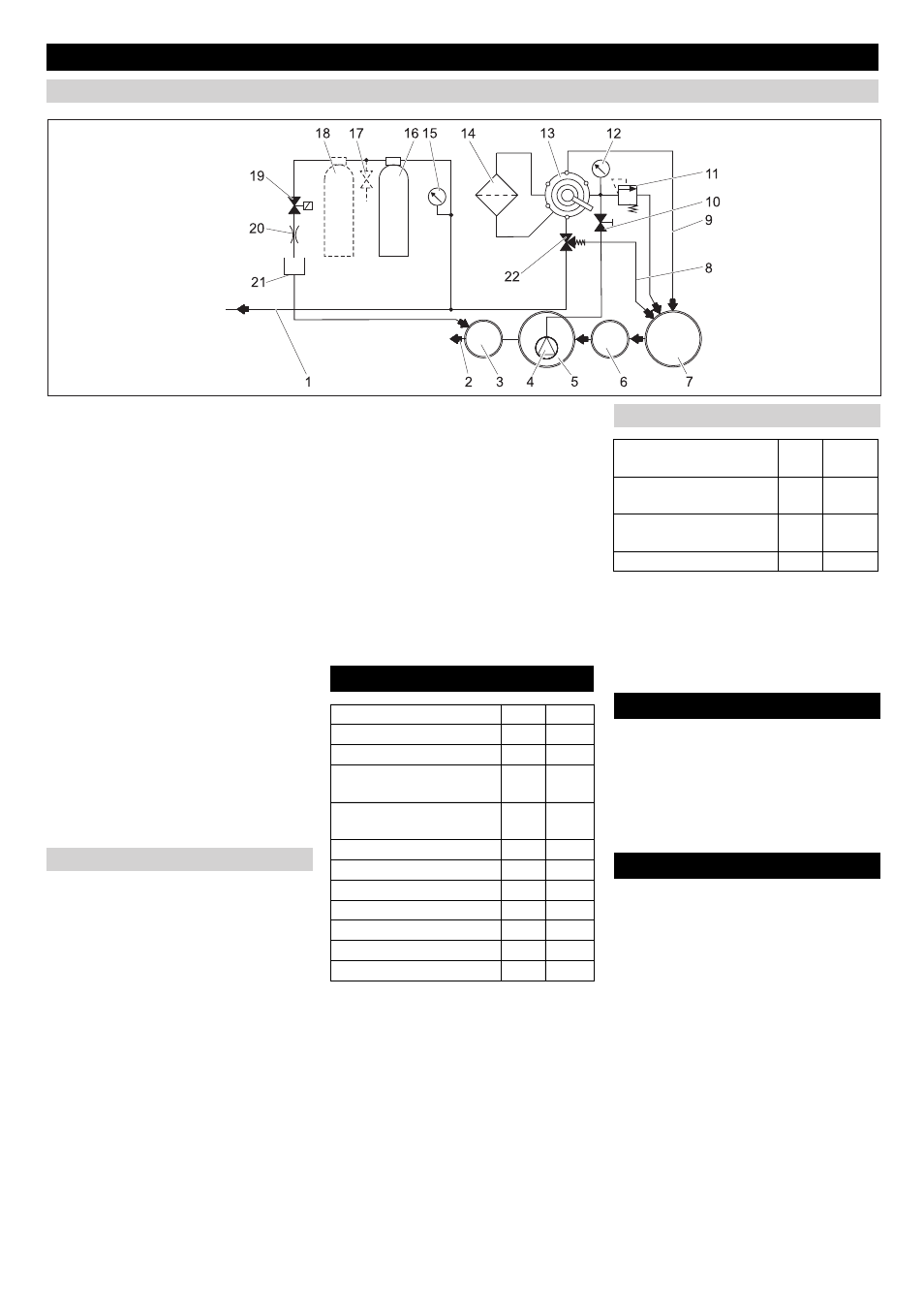

Flowsheet
Funktionsbeskrivelse
FILTRATION
TILBAGESKYLNING/BACKWASH
FØRSTFILTRAT/RINSE
CIRKULATION/RECIRCULATION
Funktion aktivkulfilter
Tekniske data
Spænding V 230
Frekvens Hz 50
Effekt W 12
Tryk (min.) MPa
(bar)
0,2 (2)
Tryk (max.) MPa
(bar)
0,35
(3,5)
Filterkapacitet l/h 1200
Spildevandsmængde l/d 550
Indhold aktivkulfilter l 28
Bredde mm 1000
Dybde mm 480
Højde mm 1600
Vægt kg 110
Krav til dykkepumpen (lokal)
Tryk (min.) MPa
(bar)
0,2 (2)
Tryk (max.) MPa
(bar)
0,35
(3,5)
Kapacitet min. ved ca. 0.2
MPa (2 bar) l/h 1200
Transportmængde max. l/h 2000
