Призначення, Технічні характеристики – Инструкция по эксплуатации Karcher WRH 1200
Страница 187
-
3
Експлуатація установки повинна
проводитися в захищеному від морозу
приміщенні. При морозі вивести
установку з експлуатації та повністю
осушити:
Вийняти шланг.
Дати установці попрацювати
вхолосту.
Вимкнути насос, встановлений на
заводі-виготовлювачі.
Якщо існує небезпека заморозків,
додатково необхідно видалити воду,
що залишилася (див. розділ "Захист
від морозів").
1 до бака з технічною водою
2 до каналізації *)
3 Контрольний колодязь *)
4 Заглибний насос *)
5 Резервуар насоса системи
повторного використання*)
6 пристрій осадження (EN 858) *)
7 шламоуловлювач системи
повторного використання*)
8 Циркуляція (для уловлювання
шламу)
9 Трубопровід зворотного промивання
10 Дросельний клапан
11 Запобіжний клапан
12 Манометр на вході фільтра
13 Багатоходовий клапан
14 Філаментний фільтр
15 Манометр модуля з активованим
вугіллям
16 активовани вугілл
17 Кран для відбирання проб **)
18 2. активовани вугілл
19 Магнітний вентиль
20 Дросель
21 Шланг для фільтрату
22 Перепускний клапан
*) заводська
**) Опція
Нижче буде показаний шлях
проходження води при різних
положеннях багатоходового клапана.
Під час функціонування вода тече через
–
Заглибний насос
–
Багатоходовий клапан у положенні
"ФІЛЬТРАЦІЯ"
–
Фільтр (напрямок течії фільтрації)
–
до бака з технічною водою
Під час процесу зворотного промивання
вода тече через
–
Заглибний насос
–
Багатоходовий клапан у положенні
"ЗВОРОТНЕ ПРОМИВАННЯ/
BACKWASH"
–
Фільтр (проти напрямку течії
фільтрації)
–
у шламоуловлювачі
Під час процесу промивання вода тече
через:
–
Заглибний насос
–
багатоходовий клапан у положенні
"ПЕРШИЙ ФІЛЬТРАТ/RІNSE"
–
Фільтр (напрямок течії фільтрації)
–
у шламоуловлювачі
Це положення при роботі установки не
використовується.
Якщо рівень води в резервуарі насоса
перевищує задану висоту, слід відкрити
магнітний клапан, щоб вода стікала в
каналізацію після проходження через
фільтр із активованого вугілля.
Захист від морозів
Зберігання
Призначення

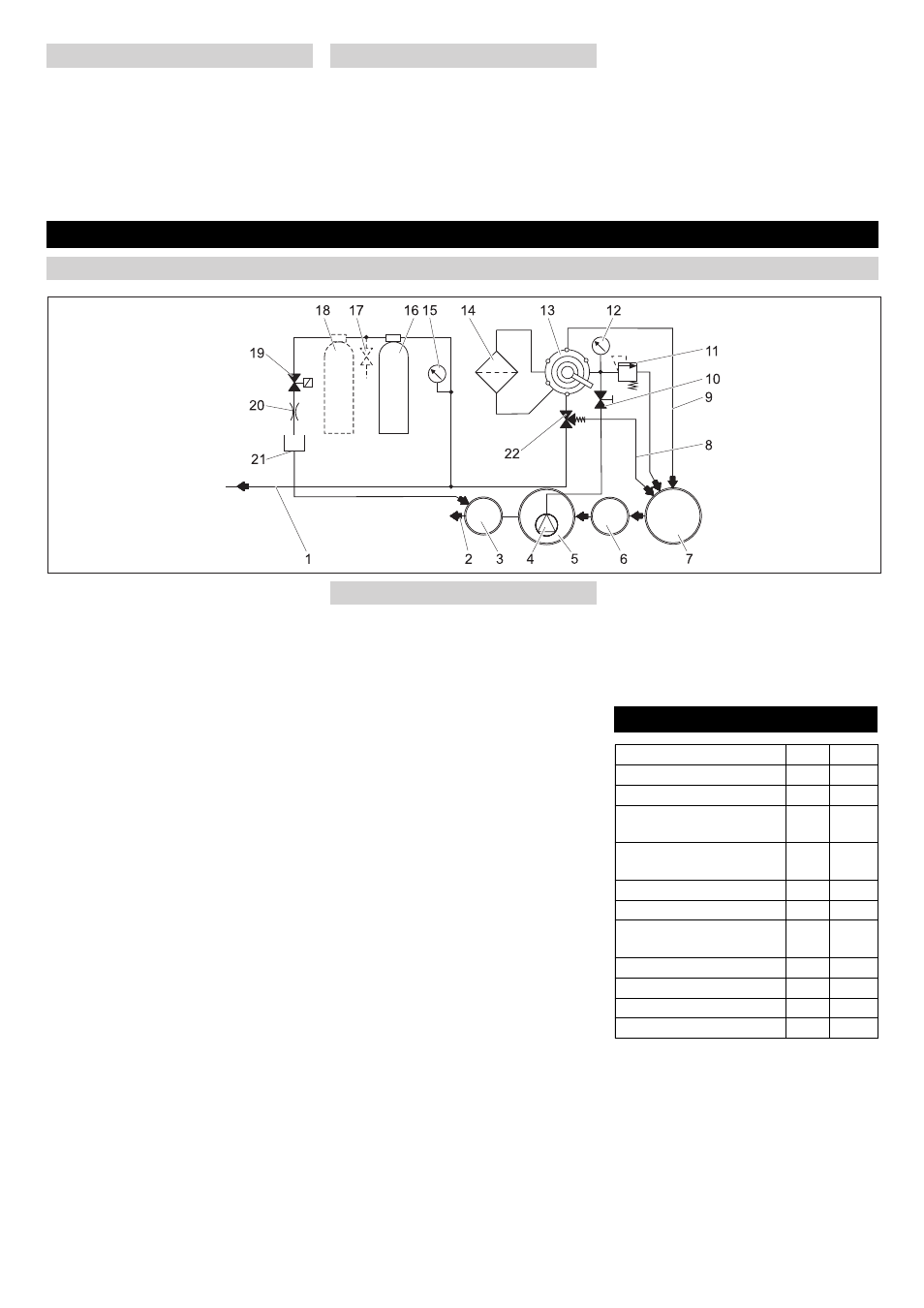

Потокова схема
Опис роботи
ФІЛЬТРАЦІЯ
ЗВОРОТНЕ ПРОМИВАННЯ/
BACKWASH
ПЕРШИЙ ФІЛЬТРАТ/RІNSE
РЕЦИРКУЛЯЦІЯ/RECІRCULATІON
Призначення модуля з активованим
вугіллям
Технічні характеристики
Напруга
В
230
Частота
Гц
50
Потужність
Вт
12
Тиск (мін.)
мРа
(бар)
0,2 (2)
Тиск (макс.)
мРа
(бар)
0,35
(3,5)
Продуктивність фільтра л/год.
1200
Об'єм стічних вод
л/д
550
Місткість фільтра з
активованого вугілля
l
28
ширина
мм
1000
Глибина
мм
480
висота
мм
1600
Вага
кг
110
