- 2

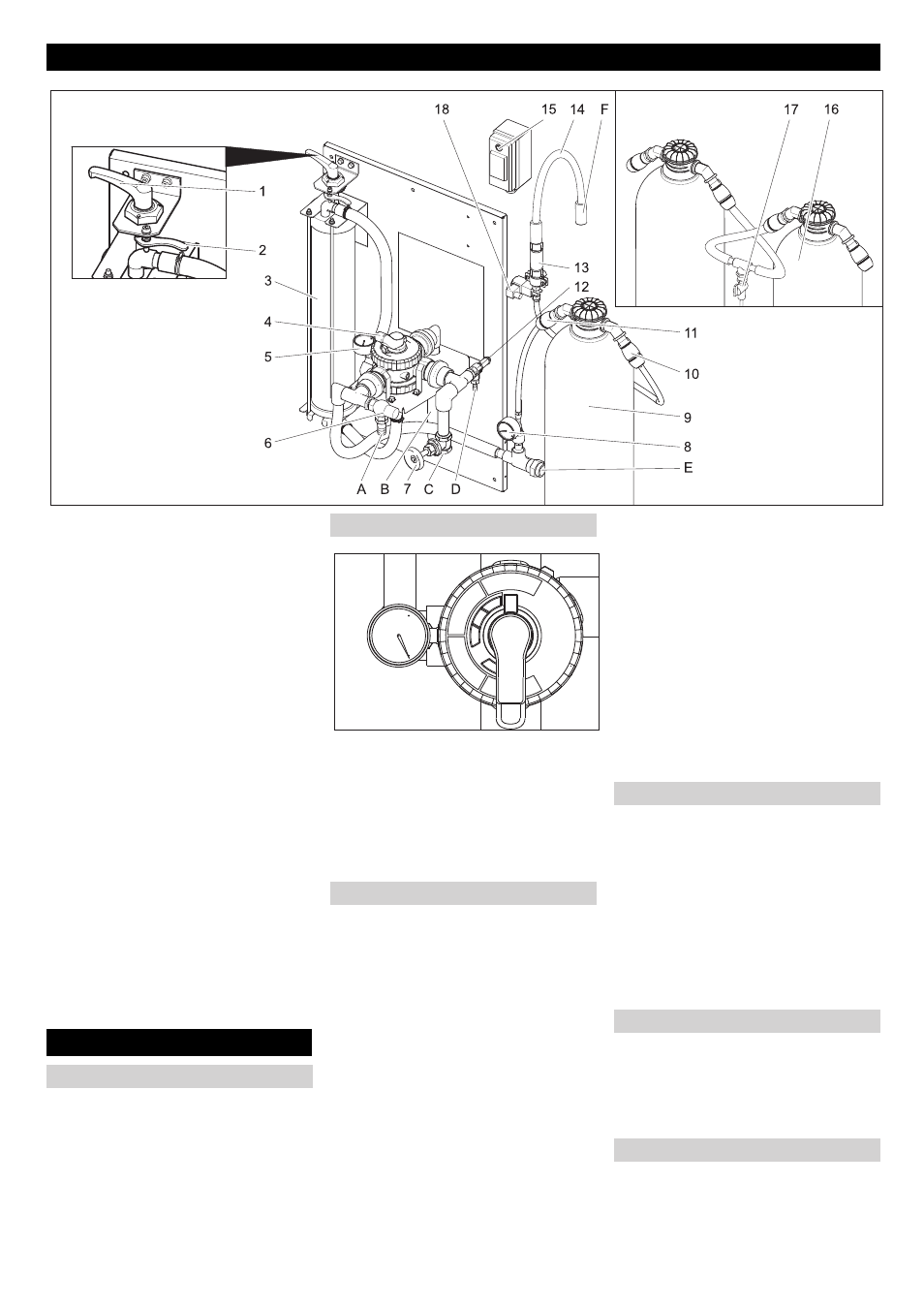

1 Stezna poluga
2 Otkočna poluga
3 Vlaknasti filtar
4 Višesmjerni ventil
5 Manometar, ulaz filtra
6 Preljevni ventil
7 Prigušni ventil **)
8 Manometar, filtar s aktivnim ugljenom
9 Filtar s aktivnim ugljenom
10 Crijevna spojka, izlaz filtra s aktivnim
ugljenom
11 Crijevna spojka, ulaz filtra s aktivnim
ugljenom
12 Sigurnosni ventil
13 Blenda
14 Crijevo za filtrat
15 Prekidač magnetnog ventila
16 2. Filtar s aktivnim ugljenom **)
17 Ventil za uzimanje uzoraka **)
18 Magnetski ventil
A Ka odmuljivaču
B ka odmuljivaču (povratno ispiranje)
C od uronjive pumpe
D Ka odmuljivaču (pretlak)
E ka visokotlačnom čistaču / spremniku
potrošne vode (punjenje)
F Ka kanalizaciji
**) Opcija
Za naknadno namještanje zategnutosti fil-
tra postupite na sljedeći način:

Zateznu ručicu okrenite ulijevo do kraja
i zakačite na otkočnu polugu.
 Polugu višesmjernog ventila okrenite u po-
ložaj „FILTRATION“ („FILTRIRANJE“).
Napomena
Nakon dužeg mirovanja uređaja, za aktivi-
ranje višesmjernog ventila potrebno je pri-
mijeniti veću silu.

Provjerite predzategnutost filtra.
 Pokrenite postojeću pumpu.
Napomena
Pri normalnom radu se povratno ispiranje
mora obaviti jednom dnevno. Tijekom po-
vratnog ispiranja uređaj ne ispušta potroš-
nu vodu.
Prilikom povratnog ispiranja uklanja se ne-
čistoća koja se sakupila u vlaknastom filtru.
U tu svrhu se vlaknasti filtar ispire u obrnu-
tom smjeru. Isprana prljavština odvodi se u
spremnik mulja sustava za recikliranje.

Pokrenite postojeću pumpu.
ṇ
Upozorenje
Maksimalna dopuštena količina protoka pri
povratnom ispiranju iznosi 2000 l/h. Po po-
trebi namjestite količinu protoka na priguš-
nom ventilu (kataloški br.: 4.640-230.0).

Polugu višesmjernog ventila okrenite u
položaj „RÜCKSPÜLEN/BACKWASH“
(„POVRATNO ISPIRANJE“).
 Okretanjem stezne poluge u smjeru su-
porotnom od smjera kazaljke na satu
otpustite vlaknasti filtar.
 Pričekajte 30 s.
 Stegnite vlaknasti filtar i odmah ga po-
novno otpustite.
 Postupak ponovite 10 puta, 30 sekundi
čekanje - stezanje - otpuštanje.
 Ponovno podesite prednapetost filtra.
 Polugu višesmjernog ventila okrenite u po-
ložaj „ERSTFILTRAT/RINSE“ („PRVI FIL-
TRAT/ISPIRANJE“).
 Pričekajte 2 minute.
 Polugu višesmjernog ventila okrenite u po-
ložaj „FILTRATION“ („FILTRIRANJE“).
Ako visokotlačni čistač ili praonica ne pri-
maju vodu, potrošna voda kruži kroz sustav
kako bi se izbjegli neugodni mirisi.
Napomena
Za snižavanje troškova rada, uronjiva se pum-
pa tijekom pauza u radu (npr. noću ili vikendi-
ma) može periodično uključivati i isključivati. U
tu se svrhu (postojeća) uronjiva pumpa preko
vremenske sklopke može priključiti na električ-
nu mrežu.
Maksimalni razmak između intervala je 1 sat.
Postrojenje mora raditi u prostorijima u ko-
jima ne dolazi do smrzavanja. U slučaju
smrzavanja isključiti postrojenje i u potpu-
nosti isprazniti vodu iz njega:

Skinite crijeva.
 Pustite da se postrojenje isprazni.
 Isključite postojeću pumpu.
 Postoji li opasnost od smrzavanja, mora
se dodatno ukloniti voda koja je eventu-
alno zaostala (vidi poglavlje "Zaštita od
smrzavanja").
Sastavni dijelovi uređaja
Rukovanje
Namještanje predzategnutosti filtra
Rad filtra
Povratno ispiranje
Cirkuliranje tehnološke vode
Zaštita od smrzavanja
Stavljanje stroja van pogona
