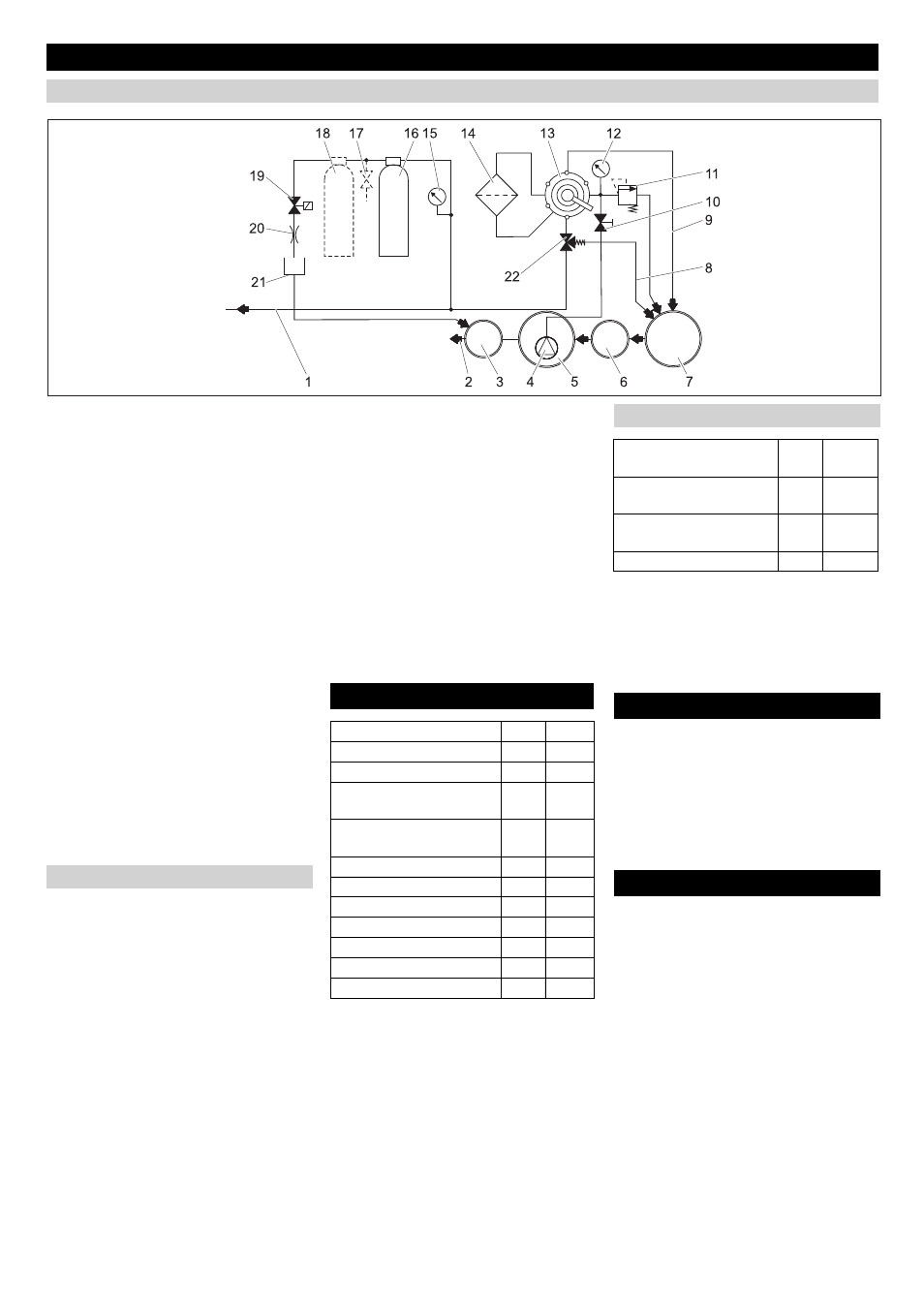

3
1 til bruktvannstank/høytrykksvasker
2 til kanalisasjon*)
3 Kontrollsjakt*)
4 Senkepumpe*)
5 Pumpebasseng til gjenvinningssys-
tem*)
6 Utskillingsinnretning iht. EN 858
7 Slamfang til gjenvinningssystem*)
8 Sirkjulasjon (til slamfanger)
9 Tilbakespylingsledning
10 Strupeventil
11 Sikkerhetsventil
12 Manometer filterinngang
13 Flerveisventil
14 Filamentfilter
15 Manometer aktivt kull-filter
16 Aktivkullfilter
17 Prøvekran**)
18 2. Aktiv kull filter **)
19 Magnetventil
20 Strupeventil
21 Filtratslange
22 Overstrømsventil
*) fra byggherrens side
**) Valgmulighet
I det følgende beskrives strømningsvei for
vannet ved de ulike stillingene av mag-
netventilen.
Ved filterdrift flyter vannet over
–
Sugepumpe
–
Multiventil i stilling "FILTRATION"
–
Filter (flytretning filtere)
–
til bruktvannstank/høytrykksvasker
Ved skyllingsdrift flyter vannet over
–
Sugepumpe
–
Multiventil i stilling "TILBAKESPYLI-
ING/BACKWASH"
–
Filter (mot flytretning filtere)
–
i slamfangeren
Ved spyling strømmer vannet over:
–
Sugepumpe
–
Multiventil i stilling "FORFILTRERING/
RINSE"
–
Filter (flytretning filtere)
–
i slamfangeren
Denne stilling er ikke nødvendig ved drift av
anlegget.
Dersom vannivået i pumpekaret overstiger
en bestemt høyde åpnes magnetventilen
og vannet ledes via aktivt kullfilter til avlø-
pet.
–
egnet for brukt vann
–
egnet for kontinuerlig drift
–
med tørrkjøringsvern
Bemerk
Pumper med for høy effekt kan strupes ved
hjelp av regulering på strupeventil.
Forsiktig!
Fare for personskader og materielle ska-
der! Pass på vekten av apparatet ved
transport.
Restvann i anlegget må fjernes før transport.
Ved transport i kjøretøyer skal apparatet
sikres mot å skli eller velte etter de til en-
hver tid gjeldende regler.
Forsiktig!
Fare for personskader og materielle skader!
Pass på vekten av apparatet ved lagring.
Restvann i anlegget må fjernes før lagring.
Lagre apparatet på et frostfritt sted.
Funksjon
Flytskjema
Funksjonsbeskrivelse
FILTRATION
TILBAKESPYLING/BACKWASH
FORFILTRERING/RINSE
SIRKULASJON/RECIRCULATION
Funksjon aktivt kull-filter
Tekniske data
Spenning
V
230
Frekvens
Hz
50
Effekt
W
12
Trykk (min.)
MPa
(bar)
0,2 (2)
Trykk (max.)
MPa
(bar)
0,35
(3,5)
Filterytelse
l/t
1200
Avløpsvann volum
l/d
550
Innhold aktivt kull-filter
l
28
Bredde
mm
1000
Dybde
mm
480
Høyde
mm
1600
Vekt
kg
110
Krav til senkepumpe (på byggsiden)
Trykk (min.)
MPa
(bar)
0,2 (2)
Trykk (max.)
MPa
(bar)
0,35
(3,5)
Matemengde ved ca. 0,2
MPa (2 bar)
l/t
1200
Matemengde maks
l/t
2000
Transport
Lagring av maskinen
56
NO
