1 Vers le réservoir d'eau d'usage/net-
toyeur haute pression
2 vers la canalisation *)
3 Puits de contrôle *)
4 Pompe submersible *)
5 Bassin à pompe du système de recyclage
*)
6 Dispositif de séparation (EN 858) *)
7 Collecteur de boue du système de recy-
clage *)
8 Circulation (vers le collecteur de boue)
9 Conduite de rétrolavage
10 Vanne d'étranglement
11 Soupape de sûreté
12 Manomètre entrée du filtre
13 Distributeur à plusieurs voies
14 Filtre à filaments
15 Manomètre filtre à charbons actifs
16 Filtre à charbon actif
17 Robinet de prélèvement d'échantillon **)
18 2. Filtre à charbon actif **)
19 Electrovanne
20 Etrangleur
21 Flexible à filtrat
22 Clapet de décharge
*) côté construction
**) en option
Ce qui suit décrit le flux de l'eau dans les di-
verses positions du distributeur.
En mode filtre, l'eau s'écoule par
– Pompe submersible
– Distributeur dans la position "FILTRA-
TION"
– Filtre (sens d'écoulement du filtrage)
– Vers le nettoyeur haute pression/ réser-
voir d'eau d'usage
Lors du rétrolavage, l'eau sécoule par
– Pompe submersible
– le distributeur en position "RÜCKKS-
PÜLEN/BACKWASH"
– Filtre (sens inverse de la direction
d'écoulement du filtrage)
– dans le collecteur de boue
Lors du lavage, l'eau s'écoule par :
– Pompe submersible
– le distributeur en position "ERSTFIL-
TRAT/RINSE"
– Filtre (sens d'écoulement du filtrage)
– dans le collecteur de boue
Cette position n'est pas nécessaire pour le
fonctionnement de l'installation.
Si le niveau d'eau dépasse une hauteur dé-
terminée dans le bassin de pompage,
l'électrovanne s'ouvre et de l'eau est ali-
mentée dans les canalisations via le filtre à
charbons actifs.
– appropriée pour l'eau sale
– appropriée pour le fonctionnement en
continu
– avec protection contre la marche à sec
Remarque
Le débit des pompes trop puissantes peut
être réduit par un réglage de l'étrangleur.
Attention
Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.
Laisser l'eau résiduelle s'écouler de l'appa-
reil.
Sécuriser l'appareil contre les glissements
ou les basculements selon les directives en
vigueur lors du transport dans des véhi-
cules.
Attention
Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.
Laisser l'eau résiduelle s'écouler de l'appa-
reil.
Conserver l'appareil dans un lieu à l'abri du
gel.
Fonction

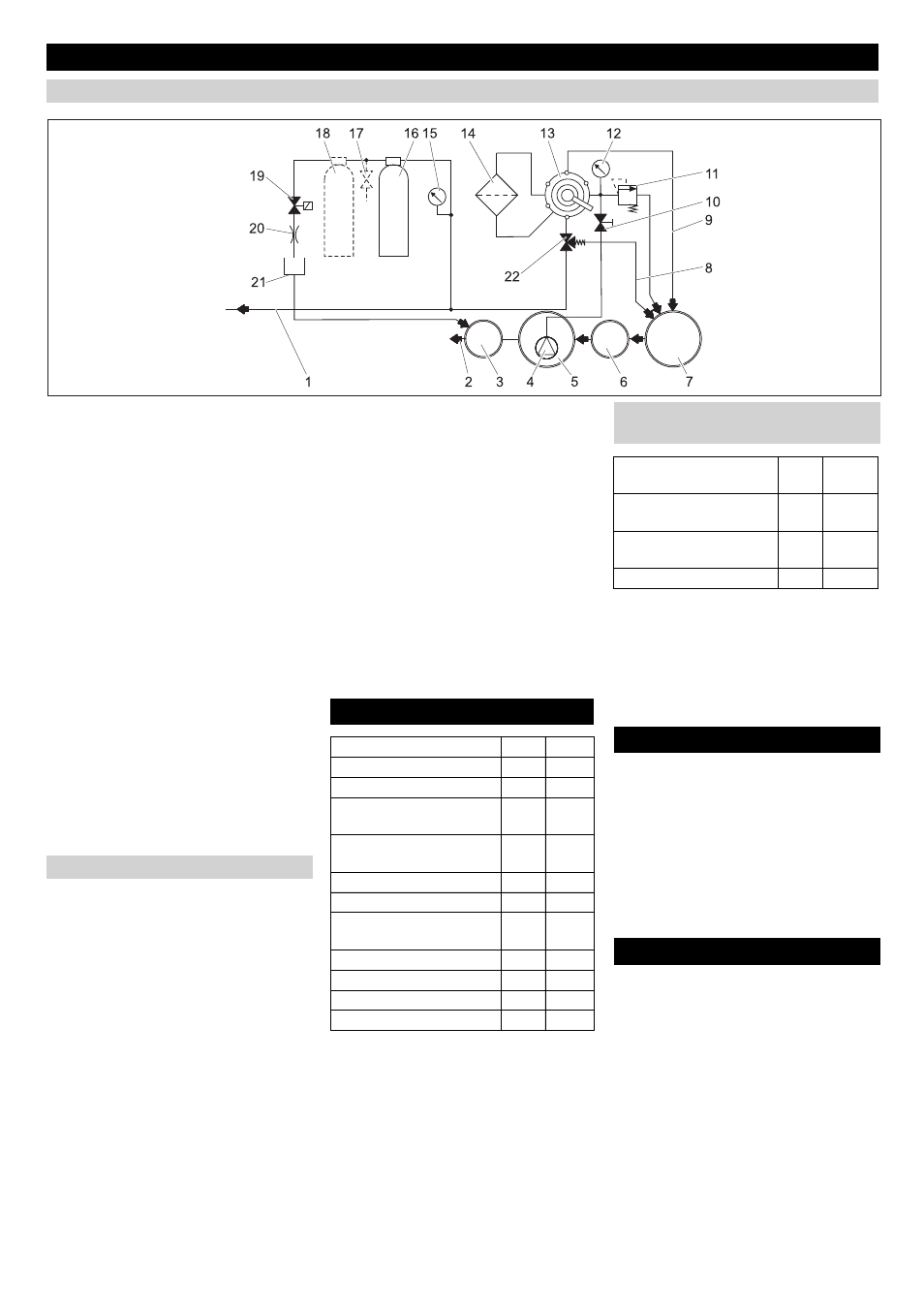

Schéma de principe
Fonctionnement
FILTRATION
RÜCKSPÜLEN/BACKWASH
ERSTFILTRAT/RINSE
UMWÄLZUNG/RECIRCULATION
Fonction filtre à charbons actifs
Caractéristiques techniques
Tension V 230
Fréquence Hz 50
Performances W 12
Pression (min.) MPa
(bars)
0,2 (2)
Pression (max.) MPa
(bars)
0,35
(3,5)
Puissance du filtre l/h 1200
Quantité d'eaux usées l/d 550
Contenu filtre à charbons
actifs l 28
Largeur mm 1000
Profondeur mm 480
Hauteur mm 1600
Poids kg 110
Exigences vis-à-vis de la pompe im-
mergée (du site)
Pression (min.) MPa
(bars)
0,2 (2)
Pression (max.) MPa
(bars)
0,35
(3,5)
Débit minimum à environ
0,2 MPa (2 bar) l/h 1200
Débit maximum l/h 2000
Transport
Entreposage de l'appareil
12 FR
