- 5
 Mærk flowretningen på afskærmningen.
 Afmonter afskærmningen.
 Rens afskærmningens åbning med en
nål eller en tynd tråd.
 Monter afskærmningen, hold herved
øje med flowretningen.
 Sæt magnetventilens kontakt til "1" ved
kørende dykkepumpe og kontroller flowet.
 Fyld glasflasken halvt med en vandprø-
ve efter aktivkulfilteret og luk flasken.l
 Ryst glasflasken godt for 5 sekunder.
Hvis der dannes et lukket skumlag, som
ikke nedbrydes efter 40 sekunder, skal ak-
tivkulfilterets fyldning udskiftes.
Skumbillede filter i orden: meget tynd
skumring på kanten som hurtigt nedbrydes.
Skumbillede filter tilstoppet: tyk skumring
på kanten som ikke nedbrydes.
 Frakoble dykkepumpen.
 Adskil slangekoblinger indgang aktiv-
kulfilter.
 Adskil slangekoblinger udgang aktivkul-
filter.
 Skru filterdunkens låg af.
 Tøm dunkens indhold (kræver to perso-
ner) og tag dyserøret ud.
 Skyl filterdunken med vand.
 Isætte dyserøret.
OBS
Aktivkulfilteret skal bortskaffes iht. de gæl-
dende, lokale love.

Sæt tragten 4.901-090.0 på filterdun-
ken.
 Påfyld 20 liter vand.
 Påfyld 10 kg støttegrus.
 14 kg = 28 l aktivkul påfyldes.
 Påfyld filterdunken med vand.
 Skru filterdunkens låg på og skru det
fast.
 Forbind filterdunkens udgang med
slangen fra manometer aktivkulfilteret.
 Forbind filterdunkens indgang med
flowmålerens slange.
 Tænde dykkepumpen.
 Sæt magnetventilens kontakt til „1“.
 Skyl filterdunken baglæns, indtil van-
det træder ud uden bobler.
 Sæt magnetventilens kontakt til „0“.
 Frakoble dykkepumpen.
 Slut filterdunken til systemet i korrekt
flowretning.
OBS
Ved anlæg med option 2. skal aktivkulfilter
filterdunken byttes om, så den ny fyldte
dunk gennemstrømmes som 2. dunk.

Tænde dykkepumpen.
 Kontroller flowet (ca. 0,5 l/min), rens
evt. afskærmningen.

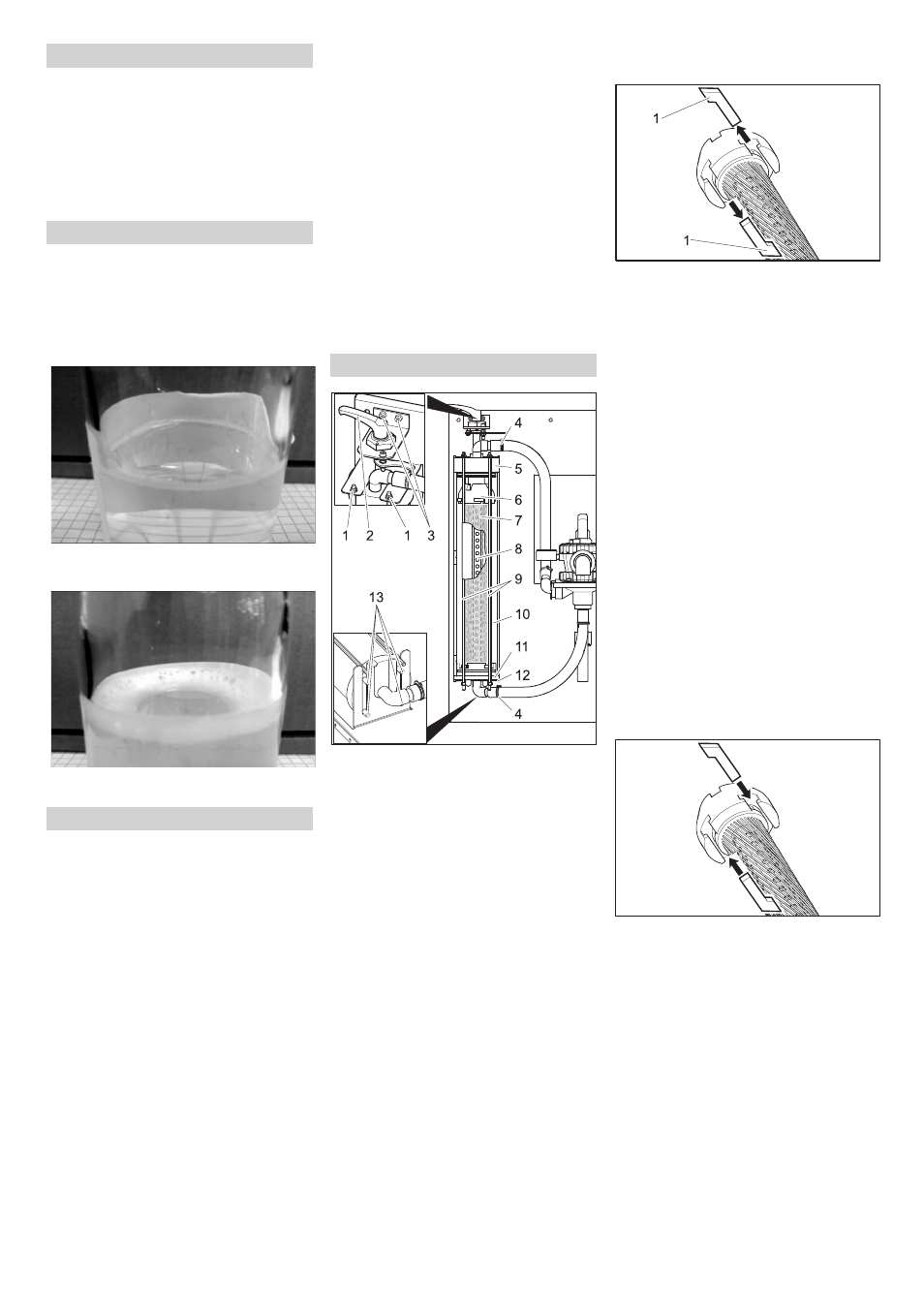

1 Møtrik
2 Spændehåndtag
3 Skrue spændegrebets lejer
4 Slangebøjle
5 Dæksel
6 Top
7 Filterindsats
8 Filtratrør
9 Gevindstang
10 Filamentfilter
11 Bund
12 Nedre konsol
13 Stift
 Løsn filteret.
 Åbn slangebøjlerne.
 Træk slangerne fra slangeniplerne.
 Skru begge skruer af spændegrebets
lejer ud.
 Løft spændegrebet sammen med lejet
og fjern det.
 Skru møtrikkerne på gevindstangens
øverste ende af.
 Fjern gevindstang komponenten.
 Træk filamentfilteret fremad ud.
 Træk dækslet af filamentfilteret.
 Træk filamentfilterets bund sammen
med filterindsatsen fra.
1 Notsten
 Træk notstenene ud mellem overdelen
og filterindsatsen og mellem bunddelen
og filterindsatsen.
 Fjern overdelen og bunddelen fra filter-
indsatsen.
 Træk filtratrøret ud af filterindsatsen,
 bortskaf filterindsatsen.
 Sæt filtratrøret på det ene ende af den
nye filterindsats.
 Spænd filterindsatsen således, at fila-
menterne ikke filtrer sig sammen.
 Skub filtratrøret ind i filterindsatsen og
styr filtratrørets orientering vha. et blik
ind i filterelementets modsatte side.
 Smør alle O-ringe med gængse flyden-
de sæbe inden monteringen fortsættes.
OBS
Brug ikke silikonefedt. Silikone i vandet på-
virker rengørings-og tørreresultatet ved bil-
vasken.

Sæt overdelen og bunddelen på filter-
elementet.
 Juster over- og bunddelen således, at
notstenene kan isættes.
 Sæt notstenene i og spænd dem fast ved
at dreje filterindsatsen en lille smule.
 Sæt bunddelen ind i filamentfilteret og
skub den helt ind.
 Sæt dækslet på filamentfilteret.
 Sæt filamentfilteret på den nedre kon-
sol så begge bageste stifte sidder i kon-
sollens langhuller.
Rense afskærmningen
Kontrollere aktivkulfilteret
Skifte aktivkulfilteret
Udskifte filterindsatsen
51 DA
