- 3
1 para el depósito de agua residual/la lim-
piadora de alta presión
2 al desagüe *)
3 Pozo de control *)
4 Bomba de inmersión *)
5 Pila de bombeo del sistema de reciclaje *)
6 Dispositivo de separación (EN 858) *)
7 Atrapar el barro del sistema de reciclaje *)
8 Circulación(para atrapar barro)
9 Tubería de retroceso
10 Válvula de mariposa
11 Válvula de seguridad
12 Manómetro entrada de filtro
13 Válvula de varias vías
14 Filtro de filamentos
15 Manómetro del filtro de carbón activo
16 Filtro de carbón vegetal activado
17 Grifo de muestra **)
18 2. Filtro carbón activo **)
19 Electroválvula
20 Mariposa
21 Tubo de filtrado
22 Válvula de derivación
*) en lugar de instalación
**) Opción
A continuación se describe el camino de
flujo del agua en las diferentes posiciones
de la válvula de varias vías.
Durante el modo filtrante el agua fluye a
través de
– bomba de inmersión
– Válvula de varias vías en posición „FIL-
TRATION“
– Filtro (Dirección de flujo Filtrar)
– para la limpiadora de alta presión/el de-
pósito de agua residual
Durante el retrolavado el agua fluye a tra-
vés de
– bomba de inmersión
– Válvula de varias vías en posición
"RÜCKSPÜLEN/BACKWASH"
– Filtro (en dirección contraria al flujo Filtrar)
– en el colector de barro
Durante el enjuague el agua fluye a través de:
– bomba de inmersión
– Válvula de varias vías en posición
"ERSTFILTRAT/RINSE"
– Filtro (Dirección de flujo Filtrar)
– en el colector de barro
Esta posición no es necesaria para el fun-
cionamiento de la instalación.
Si el nivel de agua de la cubeta de la bom-
ba supera una altura determinada, se abre
la válvula magnética y se desvía el agua a
través del filtro de carbón activo hacia el
canal de desagüe.
– apto para agua sucia
– apto para el funcionamiento continuado
– con protección anti marcha en seco
Nota
Las bombas con demasiada potencia se
pueden estrangular al reajustar la válvula
de mariposa.
Precaución
¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.
En agua residual que contenga el equipo
se debe eliminar antes de transportarlo.
Al transportar en vehículos, asegurar el
aparato para evitar que resbale y vuelque
conforme a las directrices vigentes.
Precaución
¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.
En agua residual que contenga el equipo
se debe eliminar antes de almacenarlo.
Coloque el aparato en un lugar a salvo de
las heladas.
Función

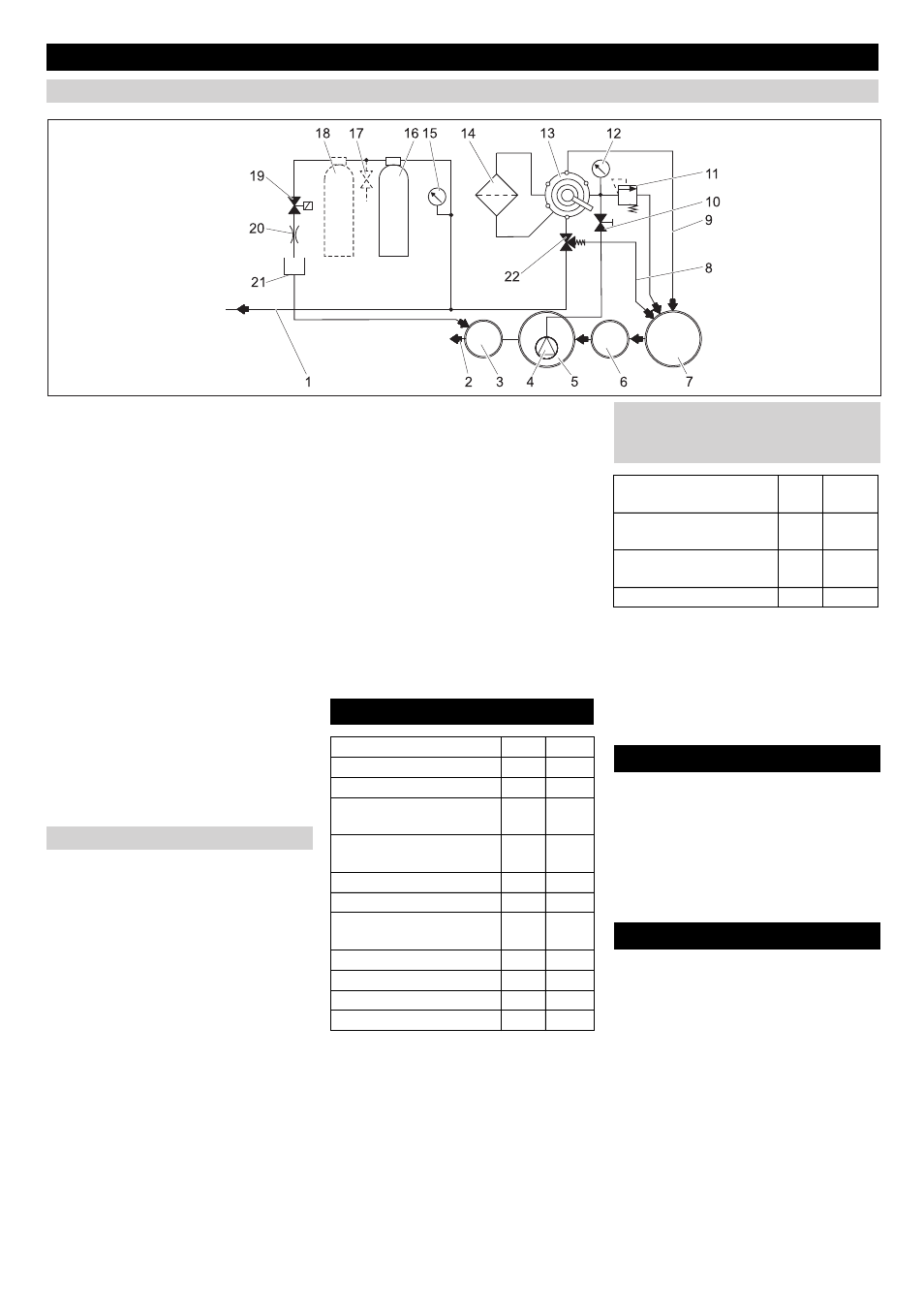

Esquema de fluido
Descripción de las funciones
FILTRATION
RÜCKSPÜLEN/BACKWASH
ERSTFILTRAT/RINSE
UMWÄLZUNG/RECIRCULATION
Función del filtro carbón activo
Datos técnicos
Tensión V 230
Frecuencia Hz 50
Potencia W 12
Presión (min.) MPa
(bar)
0,2 (2)
Presión (máx.) MPa
(bar)
0,35
(3,5)
Potencia filtrante l/h 1200
Cantidad de agua residual l/d 550
Contenido del filtro carbón
activo l 28
Anchura mm 1000
Profundidad mm 480
Altura mm 1600
Peso kg 110
Requisitos para la bomba de
inmersión (en el lugar de la
instalación)
Presión (min.) MPa
(bar)
0,2 (2)
Presión (máx.) MPa
(bar)
0,35
(3,5)
Caudal mínimo a aprox.
0,2 MPa (2 bar) l/h 1200
Caudal máximo l/h 2000
Transporte
Almacenamiento del aparato
34 ES
