- 2

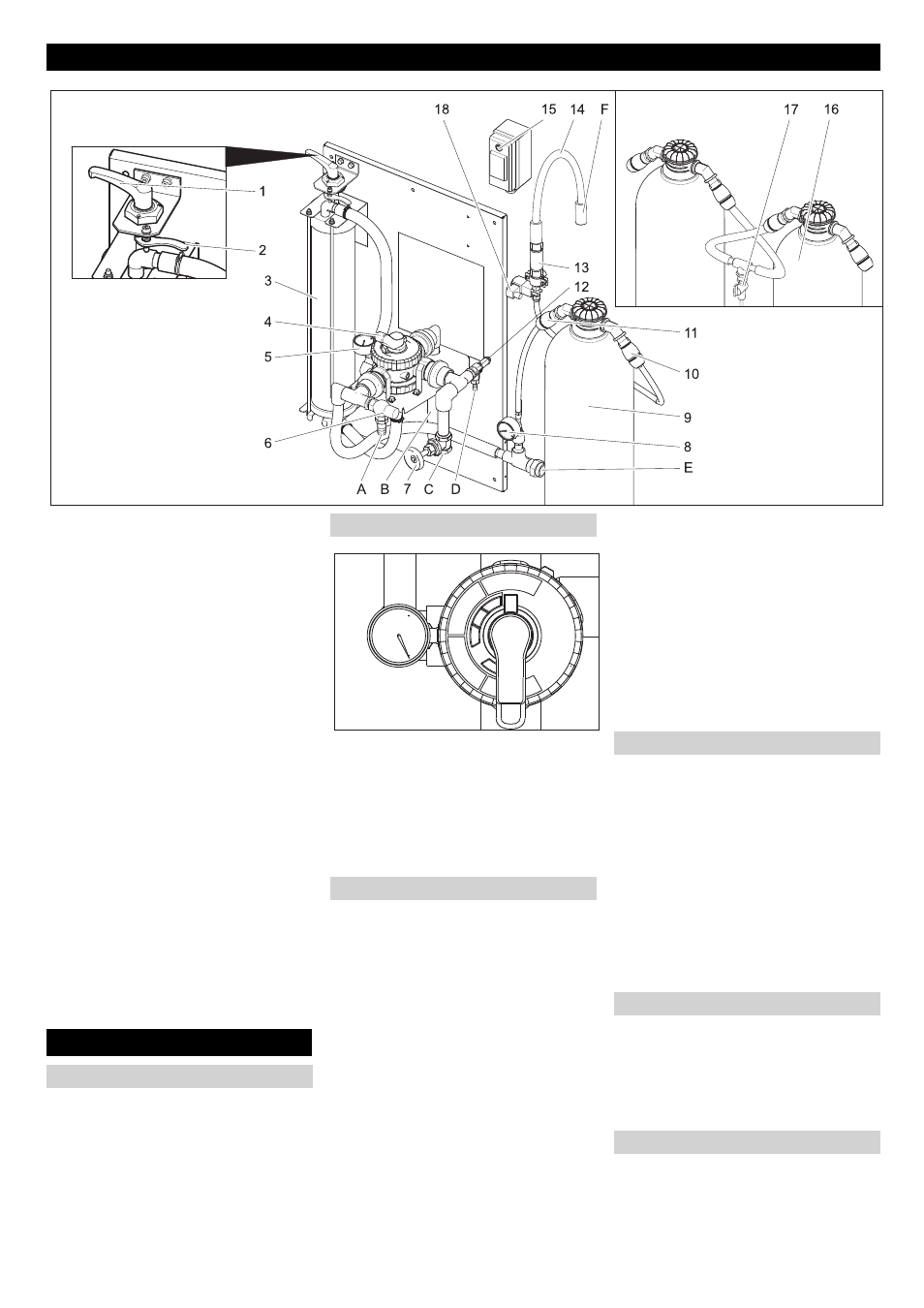

1 Spannhebel
2 Entriegelungshebel
3 Filamentfilter
4 Mehrwegeventil
5 Manometer Filtereingang
6 Überströmventil
7 Drosselventil **)
8 Manometer Aktivkohlefilter
9 Aktivkohlefilter
10 Schlauchkupplung Ausgang Aktivkoh-
lefilter
11 Schlauchkupplung Eingang Aktivkohle-
filter
12 Sicherheitsventil
13 Blende
14 Filtratschlauch
15 Schalter Magnetventil
16 2. Aktivkohlefilter **)
17 Probehahn **)
18 Magnetventil
A Zum Schlammfang
B zum Schlammfang (Rückspülen)
C von der Tauchpumpe
D Zum Schlammfang (Überdruck)
E zum Hochdruckreiniger / Brauchwas-
sertank (Befüllung)
F Zur Kanalisation
**) Option
Zum Nachstellen der Filterspannung wie
folgt vorgehen:

Spannhebel nach links drehen, bis der
Hebel am Anschlag ist und mit dem
Entriegelungshebel fixieren.
 Hebel des Mehrwegeventils in Stellung
„FILTRATION“ drehen.
Hinweis
Nach längerer Stillstandszeit erfordert die
Betätigung des Mehrwegeventils einen er-
höhten Kraftaufwand.

Filtervorspannung prüfen.
 Bauseitige Pumpe in Betrieb nehmen.
Hinweis
Bei normalem Betrieb muss die Rückspü-
lung einmal täglich vorgenommen werden.
Während der Rückspülung gibt die Anlage
kein Brauchwasser ab.
Beim Rückspülen wird der im Filamentfilter
gesammelte Schmutz entfernt. Dazu wird
der Filamentfilter in umgekehrter Richtung
gespült. Der ausgespülte Schmutz wird in
den Schlammfang des Recyclingsystems
geleitet.

Bauseitige Pumpe in Betrieb nehmen.
ṇ
Warnung
Maximal zulässige Durchflussmenge beim
Rückspülen ist 2000 l/h. Gegebenenfalls
Durchflussmenge am Drosselventil (Best.-
Nr.: 4.640-230.0) einstellen.

Hebel des Mehrwegeventils in Stellung
„RÜCKSPÜLEN/BACKWASH“ drehen.
 Filamentfilter durch Drehen des Spannhe-
bels gegen den Uhrzeigersinn entspannen.
 30 Sekunden warten.
 Filamentfilter spannen und sofort wieder
entspannen.
 Den Vorgang 30 Sekunden warten - Span-
nen - Entspannen, 10 mal wiederholen.
 Filtervorspannung wieder einstellen.
 Hebel des Mehrwegeventils in Stellung
„ERSTFILTRAT/RINSE“ drehen.
 2 Minuten warten.
 Hebel des Mehrwegeventils in Stellung
„FILTRATION“ drehen.
Nimmt der Hochdruckreiniger oder die
Waschanlage kein Wasser auf, findet eine
Umwälzung des Brauchwassers statt, um
Geruchsprobleme zu vermeiden.
Hinweis
Zur Senkung der Betriebskosten kann die
Tauchpumpe während der Betriebsruhe
(z.B. Nachts, am Wochenende) periodisch
aus- und eingeschaltet werden. Dazu kann
die (bauseitige) Tauchpumpe über eine
Zeitschaltuhr an das Stromnetz ange-
schlossen werden.
Maximaler Intervall-Abstand 1 Stunde.
Die Anlage muss in frostfreien Räumen be-
trieben werden. Bei Frost ist die Anlage au-
ßer Betrieb zu nehmen und vollständig zu
entwässern:

Schläuche abziehen.
 Anlage leerlaufen lassen.
 Bauseitige Pumpe ausschalten.
 Besteht Frostgefahr, muss zusätzlich
noch enthaltenes Wasser entfernt wer-
den (siehe Abschnitt „Frostschutz“).
Geräteelemente
Bedienung
Filtervorspannung einstellen
Filterbetrieb
Rückspülen
Brauchwasserumwälzung
Frostschutz
Stilllegung
4 DE
