Prvky přístroje obsluha – Инструкция по эксплуатации Karcher WRH 1200
Страница 107
-
2

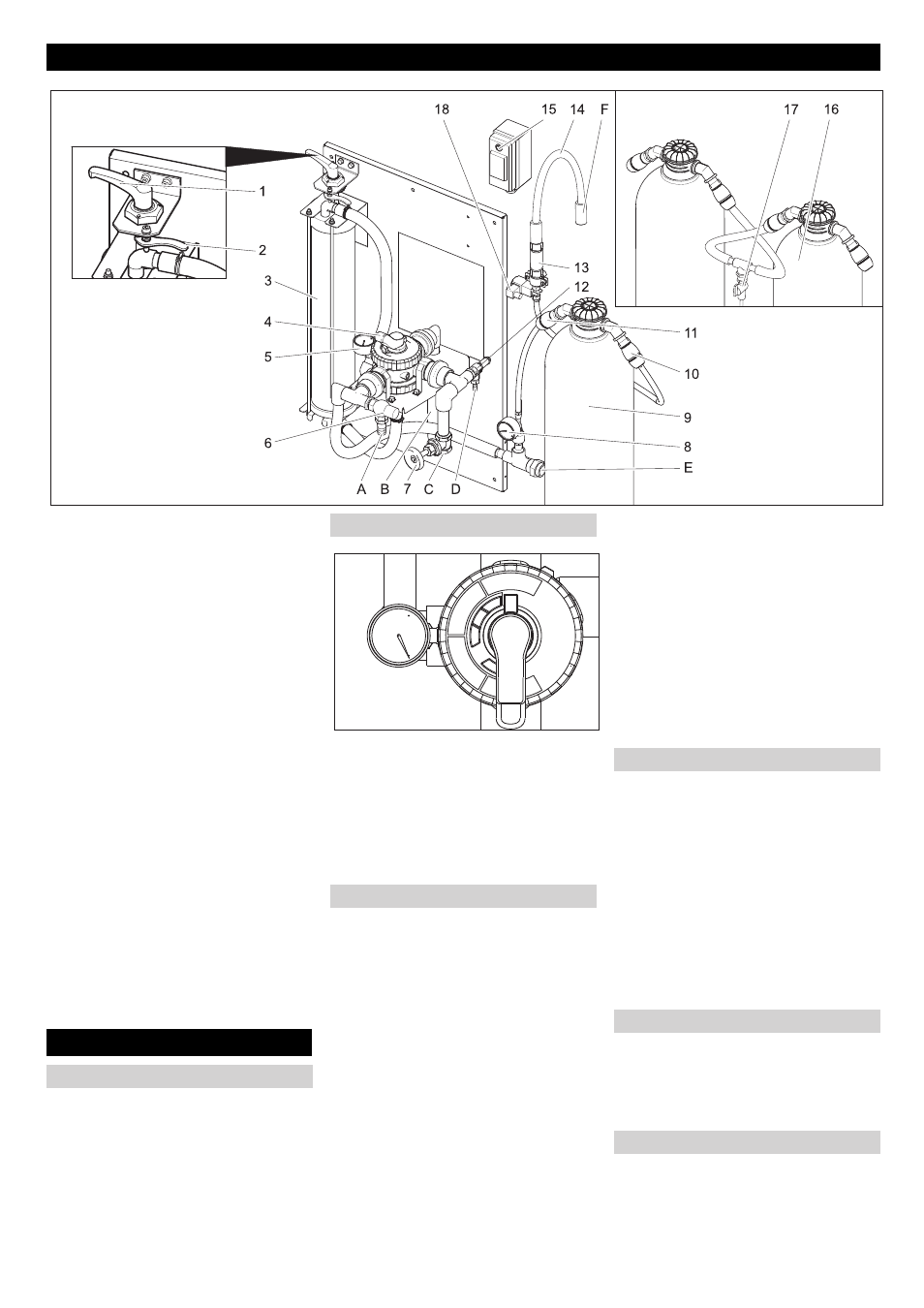

1 Upínací páčka
2 Uvolňovací páka
3 Vlákenový filtr
4 Vícecestný ventil
5 Manometr na přívodu do filtru
6 Přepouštěcí ventil
7 Škrtící ventil **)
8 Manometr filtru s aktivním uhlím
9 Filtr s aktivním uhlím
10 Hadicová spojka na vývodu filtru s
aktivním uhlím
11 Hadicová spojka na přívodu do filtru s
aktivním uhlím
12 Bezpečnostní ventil
13 Clona
14 Hadice s filtrátem
15 Spínač magnetického ventilu
16 2. Filtr s aktivním uhlím **)
17 Kontrolní kohout **)
18 Magnetický ventil
A Směrem ke kalové jímce
B ke kalové jímce (zpětné vyplachování)
C od ponorného čerpadla
D ke kalové jímce (přetlak)
E k vysokotlakému čističi / zásobníku užit-
kové vody (plnění)
F do kanalizace
**) výbava na přání
Při nastavování předpětí filtru postupujte
takto:
Otočte upínací páku směrem doleva,
až je páka na doraz a zajistěte uvolňo-
vací pákou.
Otočte páčku vícecestného ventilu do
polohy "FILTRACE".
Informace
Po delších provozních přestávkách je
nezbytné vyvinout na spuštění vícecestné-
ho ventilu větší sílu.
Zkontrolujte předpětí filtru.
Uveďte do provozu čerpadlo provozo-
vatele.
Informace
Za běžného provozu se musí zpětný pro-
plach provádět jednou denně. Během zpět-
ného vyplachování zařízení nedodává
užitkovou vodu.
Při proplachu se odstraňují nečistoty
nashromážděné ve vláknovém filtru. Proto
se vláknový filtr proplachuje v opačném
směru. Vyplavené nečistoty se zachytí v kl-
alové jímce systému recyklace.
Uveďte do provozu čerpadlo provozo-
vatele.
ṇ
Upozornění
Maximální přípustný průtok při zpětném
vyplachování činí 2000 l/h. Případně je
možné nastavit průtok na škrtícím ventilu
(obj. č.: 4.640-230.0).
Otočte páčku vícecestného ventilu do polo-
hy "ZPĚTNÝ PROPLACH/ BACKWASH".
Uvolněte vláknový filtr otočením upínací
páčky proti směru hodinových ručiček.
Vyčkejte 30 vteřiny.
Upněte vláknový filtr a okamžitě jej opět
uvolněte.
10 krát opakujte postup - 30 vteřin
vyčkat - upnout - uvolnit.
Opět nastavte předpětí filtru.
Otočte páčku vícecestného ventilu do
polohy "PRVNÍ FILTRÁT/RINSE".
Čekejte 2 minuty.
Otočte páčku vícecestného ventilu do
polohy "FILTRACE".
Pokud vysokotlaký čistič nebo myčka
nepřijímají vodu, byla spuštěna cirkulace
užitkové vody, aby bylo zabráněno zápa-
chu.
Informace
Ke snížení provozních nákladů je možné v pří-
padě provozních přestávek (např. v noci, o
víkendu) nastavit periodické zapínání a vypíná-
ní ponorného čerpadla. K tomuto účelu je mož-
né připojit ponorné čerpadlo (od provozovatele)
do sítě přes časový spínač.
Maximální přestávka mezi intervaly je 1
hodina.
Zařízení se musí provozovat v prostorách,
kde nemrzne. Za mrazu je třeba zařízení
uvést mimo provoz a zcela odvodnit:
Stáhněte hadice.
Nechte vypustit zařízení.
Vypněte čerpadlo od provozovatele.
Hrozí-li mráz, je třeba ještě dodatečně
odstranit zbývající vodu (viz odstavec
"Ochrana před mrazem").
Prvky přístroje
Obsluha
Nastavte předpětí filtru
Filtrace
Proplach
Oběh užitkové vody
Ochrana proti zamrznutí
Odstavení
