Karcher WRH 1200 - Инструкция (Страница 62)

- 2

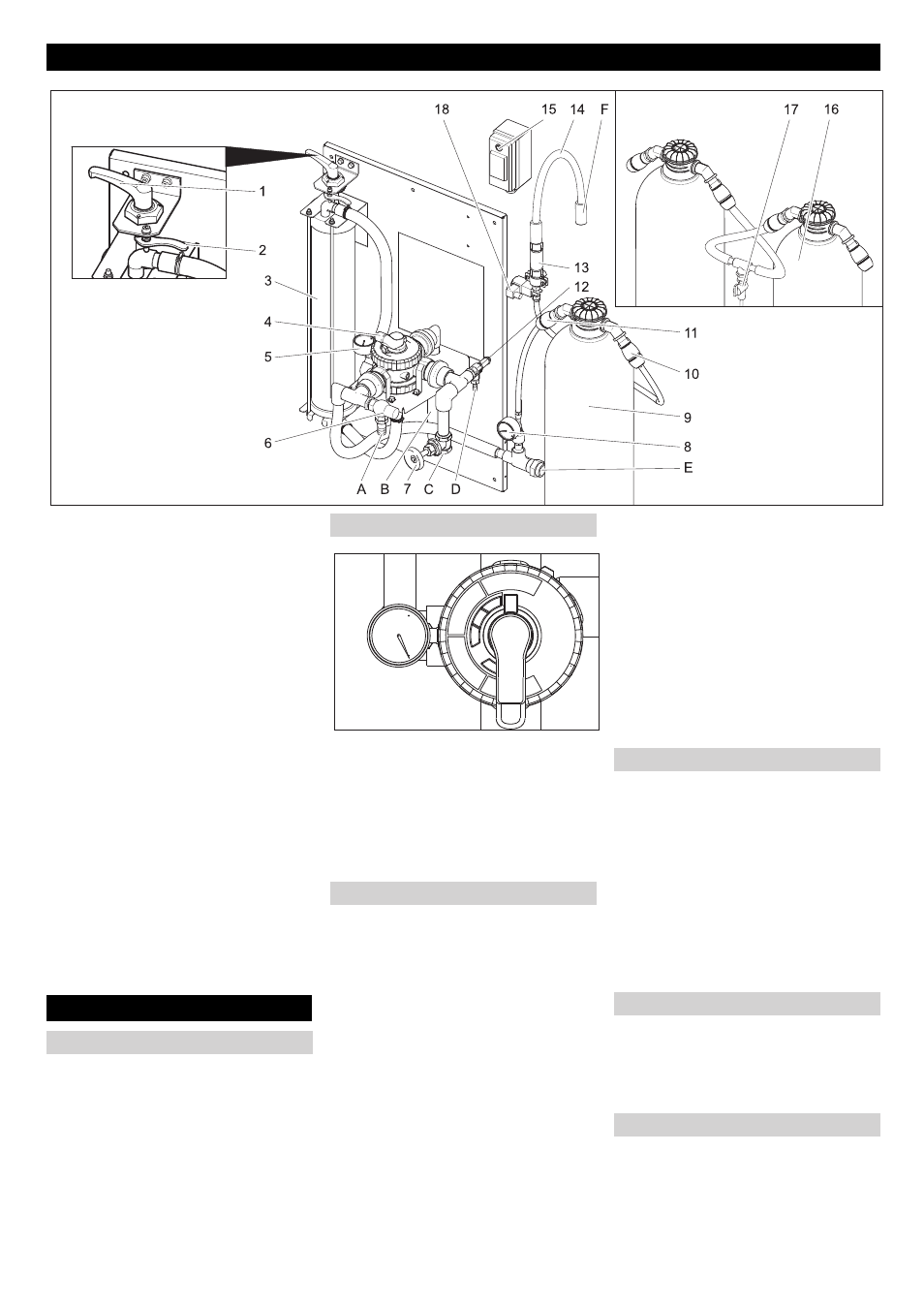

1 Spännarm
2 Spärrspak
3 Filamentfilter
4 Flervägsventil
5 Manometer filteringång
6 Överströmningsventil
7 Strypventil **)
8 Manometer aktivkolfilter
9 Aktivkolfilter
10 Slangkoppling utgång aktivkolfilter
11 Slangkoppling ingång aktivkolfilter
12 Säkerhetsventil
13 Strypfläns
14 Filtratslang
15 Brytare magnetventil
16 2. Aktivkolfilter **)
17 Testkran **)
18 Magnetventil
A Till slamuppsamling
B till slamuppsamling (återspolning)
C från den dränkbara pumpen
D Till slamuppsamling (övertryck)
E till högtryckstvätt/bruksvattentank (på-
fyllning)
F till avloppssystemet
**) Tillval
Gör på följande sätt för att ställa in filter-
spänningen:

Vrid spännarmen till vänster så långt
det går och fixera armen med spärrspa-
ken.
 Vrid flervägventilens spak till läge "FIL-
TRERING".
Observera
Efter en längre stilleståndstid krävs mer
kraft för att röra flervägsventilen.

Kontrollera filterförspänningen.
 Ta pumpen på uppställningsplatsen i
drift.
Observera
Vid normal drift måste urspolning genom-
föras en gång dagligen. Under urspolning-
en ger anläggningen inget bruksvatten.
Vid urspolning tas den smuts som samlats
i filamentfiltret bort. Filamentfiltret spolas
då ur i omvänd riktning. Den urspolade
smutsen leds till återvinningssystemets
slamuppsamling.

Ta pumpen på uppställningsplatsen i
drift.
ṇ
Varning
Maximalt tillåten genomflödesmängd vid
återspoling är 2000 l/h. Ställ vid behov in
genomflödesmängden vid strypventi-
len(best. nr : 4.640-230.0).

Vrid flervägventilens spak till läge "UR-
SPOLNING/BACKWASH".
 Lossa filamentfiltret genom att vrida hä-
varmen moturs..
 Vänta 30 sekunder.
 Spänn filamentfiltret och lossa det igen
direkt.
 Vänta 30 sekunder - spänn - lossa, upp-
repa 10 gånger.
 Ställ in filterförspänningen igen.
 Vrid flervägventilens spak till läge "EF-
TERSPOLNING/RINSE".
 Vänta 2 minuter.
 Vrid flervägventilens spak till läge "FIL-
TRERING".
Om högtryckstvätten eller tvättanläggning-
en inte tar upp något vatten sker en cirkula-
tion av bruksvattnet för att undvika problem
med dålig lukt.
Observera
För att sänka driftskostnaderna kan den
dränkbara pumpen startas och stängas pe-
riodiskt av under driftsstopp (t.ex. under
nätter och helger). För detta ändamål kan
den dränkbara pumpen (på uppställnings-
platsen) anslutas till elnätet via ett tidur.
Maximalt intervallavstånd 1 timme.
Anläggningen måste drivas i frostfria ut-
rymmen. Vid frost ska anläggningen stäng-
as av och tömmas helt på vatten:

Drag bort slangar.
 Töm anläggningen på vatten.
 Stäng av pumpen på uppställningsplat-
sen.
 Föreligger risk för frost måste kvarva-
rande vatten tömmas ut (se avsnitt
"Frostskydd").
Aggregatelement
Handhavande
Ställ in filterförspänningen
Filterdrift
Urspolning
Bruksvattencirkulation
Frostskydd
Hibernation
62 SV
