HEIDENHAIN CNC PILOT 4290
99
1.16 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
YZ

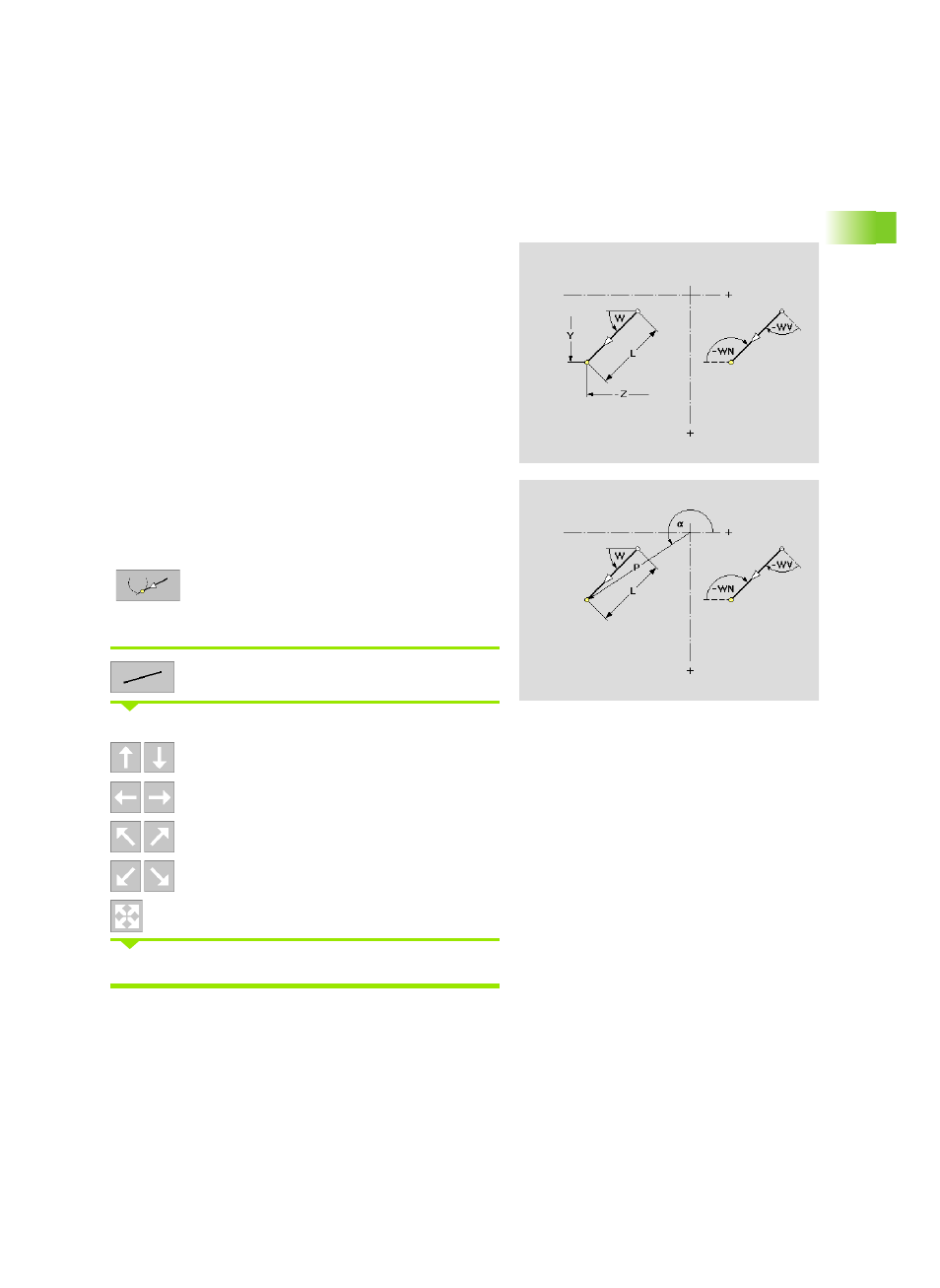

YZ-плоскость: линейный элемент
Функция определяет линейный элемент на плоскости YZ.
Определение линейного элемента:
Вызовите меню участков
Выберите направление линейного элемента:
Вертикальный участок
Горизонтальный участок
Угловой участок
Угловой участок
Участок в произвольном направлении
Задайте размеры участка и переход к следующему элементу.
Параметры
Y
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
Yi
Конечная точка в приращениях
Zi
Конечная точка в приращениях
P
Конечная точка в полярных координатах
a
Конечная точка в полярных координатах (привязка к углу:
положительное направление оси Z)
W
Угол участка (привязка: см. вспомогательный рисунок)
WV
Угол против часовой стрелки от предыдущего элемента.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки от последующего элемента.
Дуга в качестве последующего элемента: угол к
касательной
L
Длина элемента
Плавный/не плавный: задайте переход к
следующему элементу контура
