1.1 Основные положения

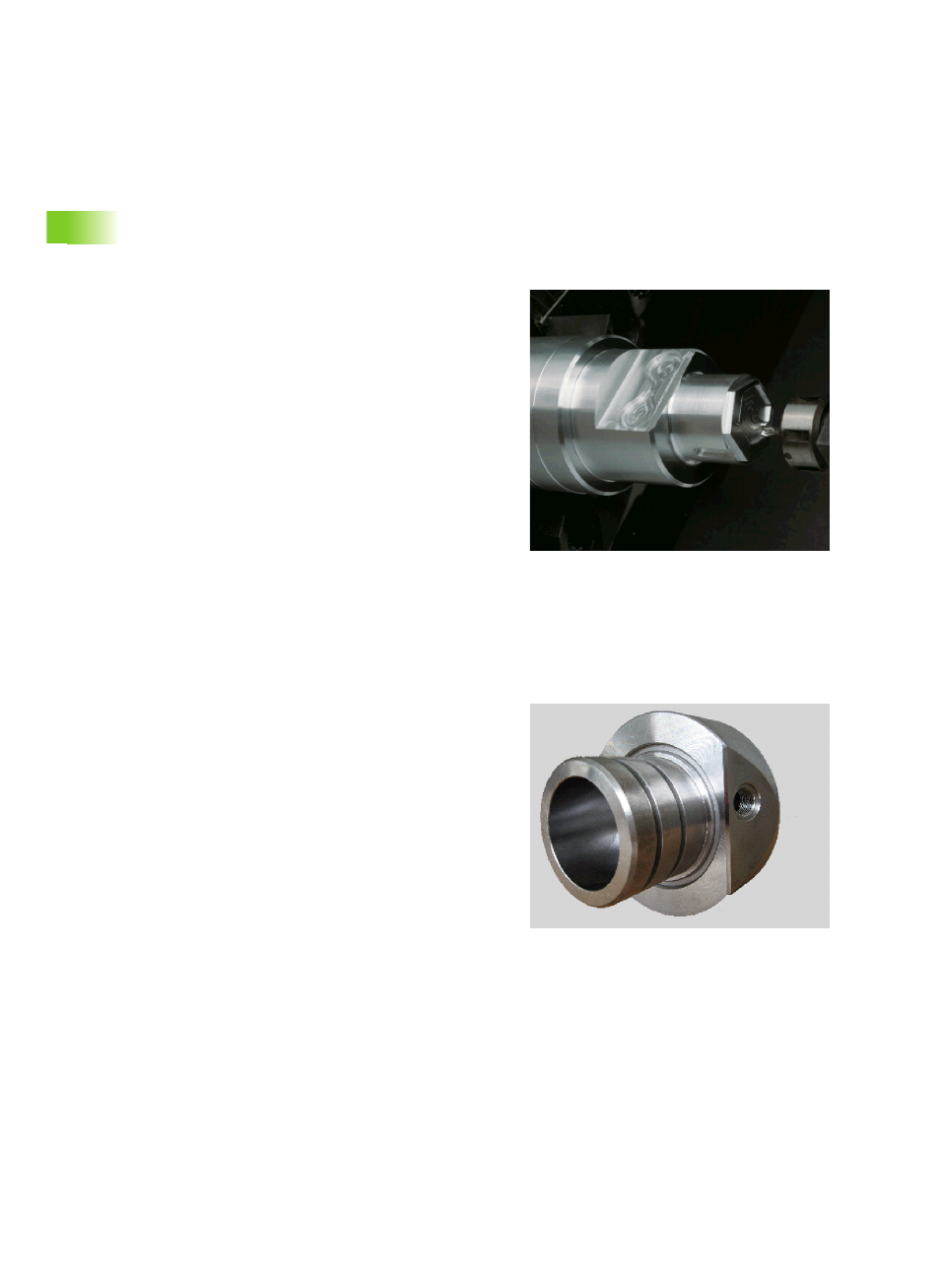

Ось Y
Ось Y позволяет производить сверление и фрезерование на
торцовой, задней и боковой поверхностях.
При использовании оси Y две оси выполняют линейную или
круговую интерполяцию в заданной плоскости обработки, в то
время как третья ось интерполирует линейно. Использование оси
Y позволяет изготавливать, например, канавки или карманы с
ровной донной поверхностью и вертикальными краями. Путем
задания угла шпинделя определяется положение траектории
фрезерования на заготовке.
CNC PILOT поддерживает создание NC-программы с осью Y в:
DIN PLUS
TURN PLUS Определение траектории
TURN PLUS Составление технологической карты
Разделение описания траектории и обработки распространяется
также на фрезерование с использованием оси Y. Слежение за
траекторией при фрезеровании не выполняется.
Траектории оси Y характеризуются секционным кодом.
Графическое моделирование показывает процесс
фрезерования в привычных вращающихся и торцевых окнах,
окнах наружной поверхности, а также как "вид сбоку (YZ)".
Ось B
Наклоненная плоскость обработки
Ось B позволяет выполнять операции сверления и фрезерования
в наклоненных в пространстве плоскостях. Для упрощения
программирования система координат поворачивается так, что
определение шаблона сверления и траекторий фрезерования
происходит в плоскости YZ. Сверление или, соответственно,
фрезерование осуществляется затем снова в наклоненной
плоскости.
Разделение описания траектории и обработки распространяется
также на обработку в наклоненных плоскостях. Слежение за
траекторией не производится.
Траектории в наклоненных плоскостях характеризуются
секционнм кодом БОКОВАЯ ПОВЕРХНОСТЬ_Y
CNC PILOT поддерживает создание NC-программы с осью В в DIN
PLUS.
Графическое моделирование показывает обработку в
наклоненных плоскостях в привычных вращающихся и торцевых
окнах, и дополнительно "вид сбоку (YZ)".
