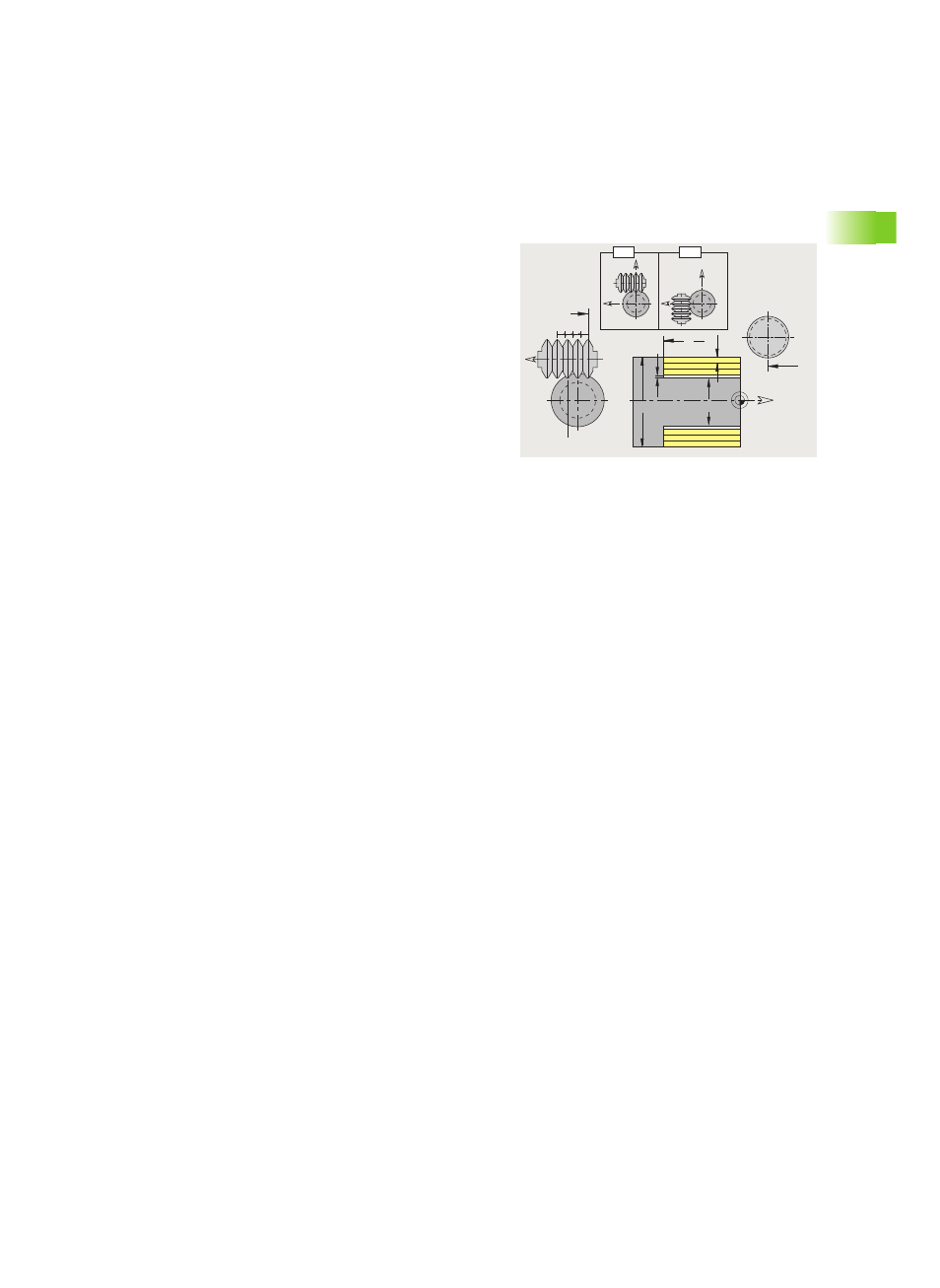

Обработка червячной фрезой G808
Начиная с версии ПО 625 952-05.
G808 фрезерут от "начальной точки Z" до "конечной точки K"
зубчатый профиль. В W задайте наклон инструмента.
Если программируется припуск, то обработка червячной фрезой
разделяется на предварительную и чистовую обработки.
Задайте "смещение" инструмента в параметрах O, R и V. С
помощью смещения R достигается равномерный износ червячной
фрезы.
Z
K
P
I
A
Y
Y=0
O
R R R R
V=4
B
Z
Y
X
X
Y
H=0
H=1
Параметры
Z
Начальная точка
K
Конечная точка
A
Диаметр окружности впадин
B
Диаметр окружности вершин зубьев
W
Наклон
J
Количество зубьев на заготовке
D
Направление вращения заготовки
3: M3
4: M4
S
Скорость резания [м/мин]
P
Максимальное врезание
F
Подача на один оборот
I
Припуск
E
Подача чистовой обработки
O
Начальная позиция смещения
R
Величина смещения
V
Количество смещений
H
Ось подачи
0: врезание выполняется в направлении X
1: врезание выполняется в направлении Y
Q
Шпиндель заготовки
0: шпиндель 0 (главный шпиндель) держит заготовку
3: шпиндель 3 (противошпиндель) держит заготовку
U
Передаточное отношение инструмента
