1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY
Сверление G370-Geo

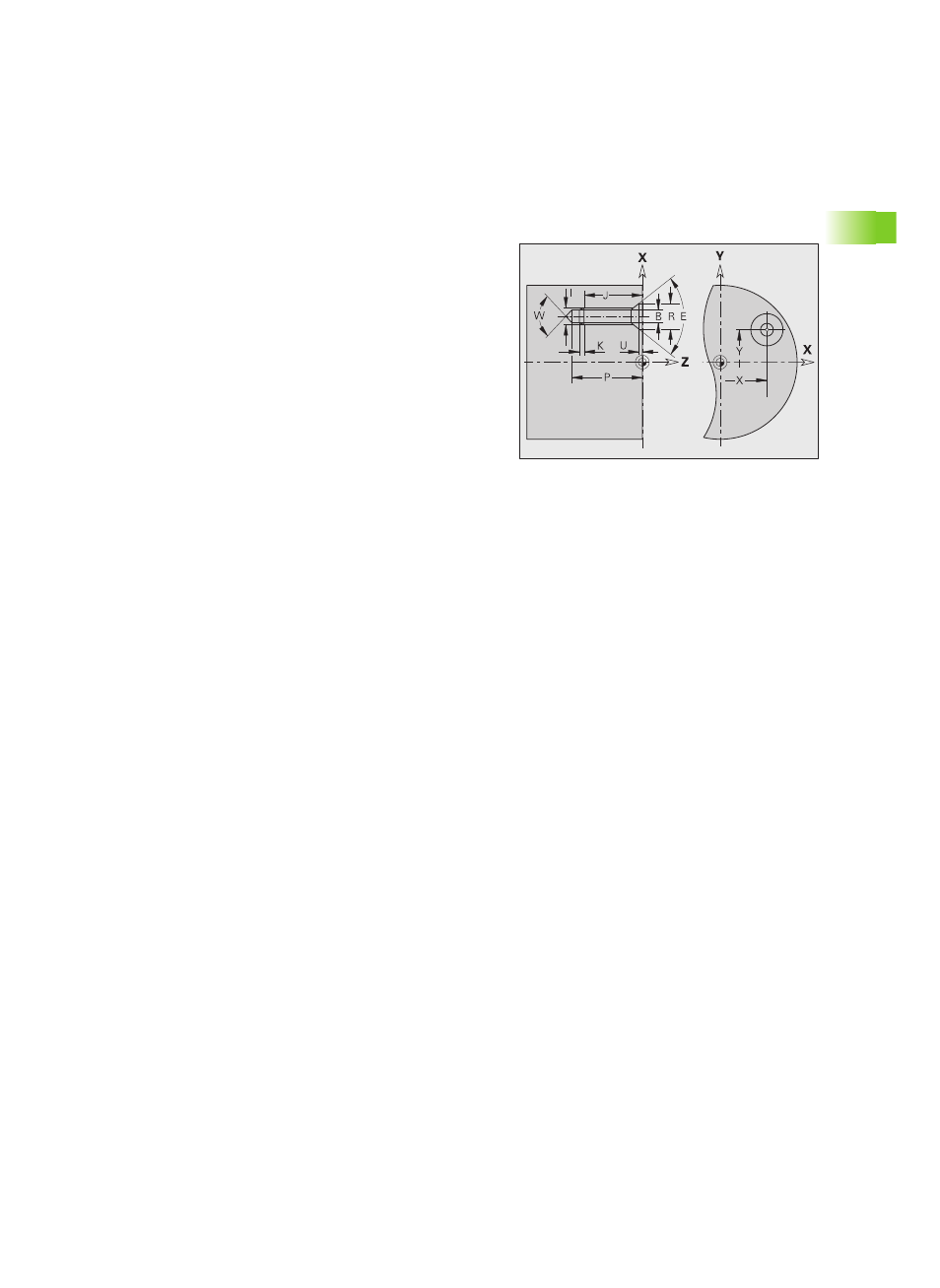

G370 определяет сверление с зенкерованием и резьбой в
плоскости XY.
Параметры
X
Центр сверления (размер радиуса)
Y
Центр отверстия
B
Диаметр отверстия
P
Глубина отверстия (без вершины сверла)
W
Угол при вершине (по умолчанию: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Высота номинального профиля
K
Нарезание резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (по умолчанию: 0)
V=0: правая резьба
V=1: левая резьба
A
Угол к оси Z. Наклон сверления
Торцевая сторона (участок: –90° < A < 90°) – по
умолчанию: 0°
Обратная сторона (участок: 90° < A < 270°) – по
умолчанию: 180°
O
Диаметр центрирования
