1.15 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
XY
XY-плоскость: отдельная поверхность

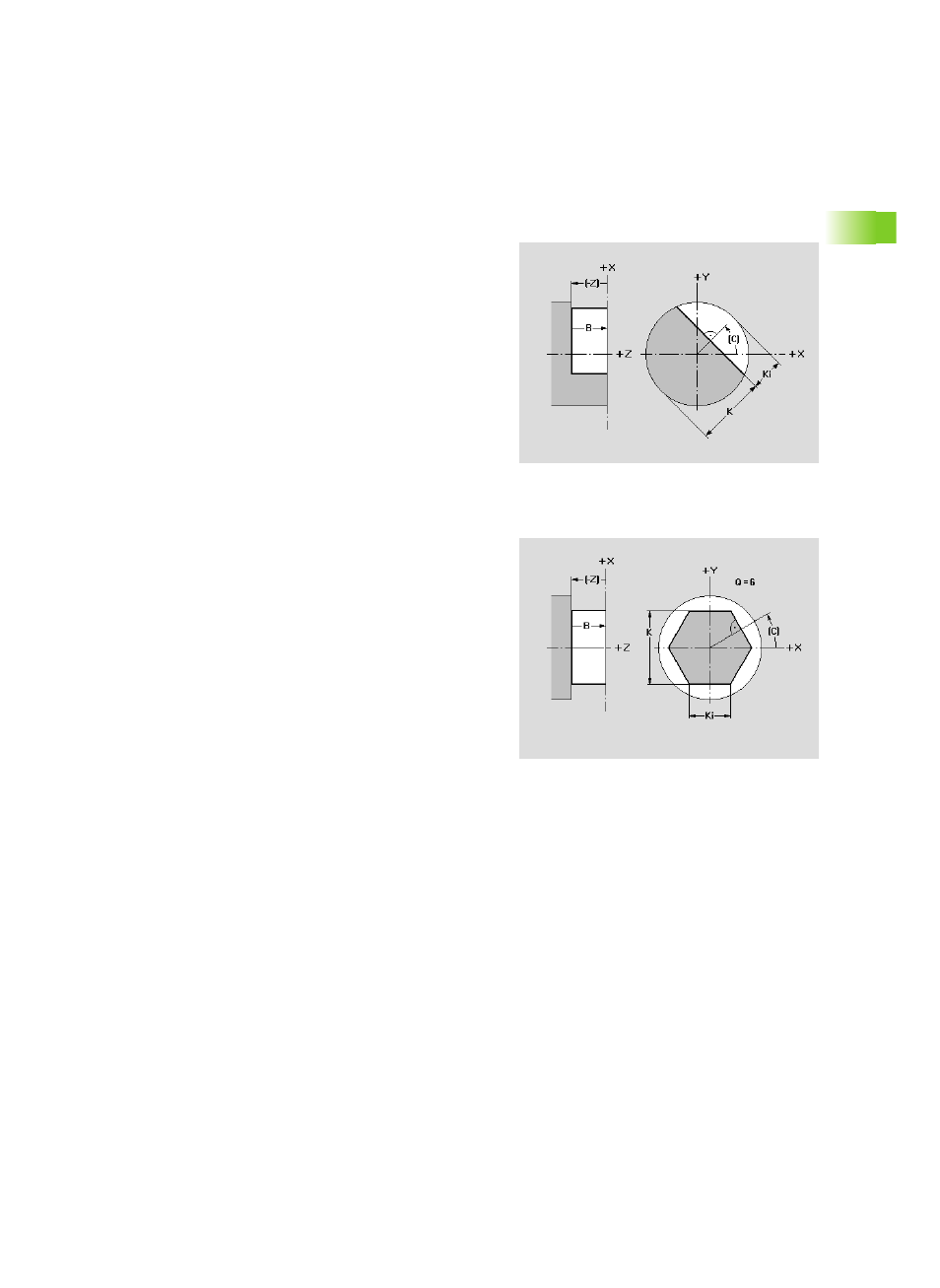

Функция определяет отдельную поверхность на плоскости XY.
XY-плоскость: поверхности многогранника
Функция определяет поверхности многогранника на плоскости
XY.
Параметры
Ki
Глубина (фрезеруемый материал)
K
Остаточная толщина (остающийся материал)
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность идет в отрицательном направлении Z
B>0: поверхность идет в положительном направлении Z
Параметры
Q
Число поверхностей (Q >= 2):
K
Размер под ключ (диаметр вписанной окружности)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность идет в отрицательном направлении Z
B>0: поверхность идет в положительном направлении Z
