HEIDENHAIN CNC PILOT 4290
77
1.12
Мо
делиров
ание

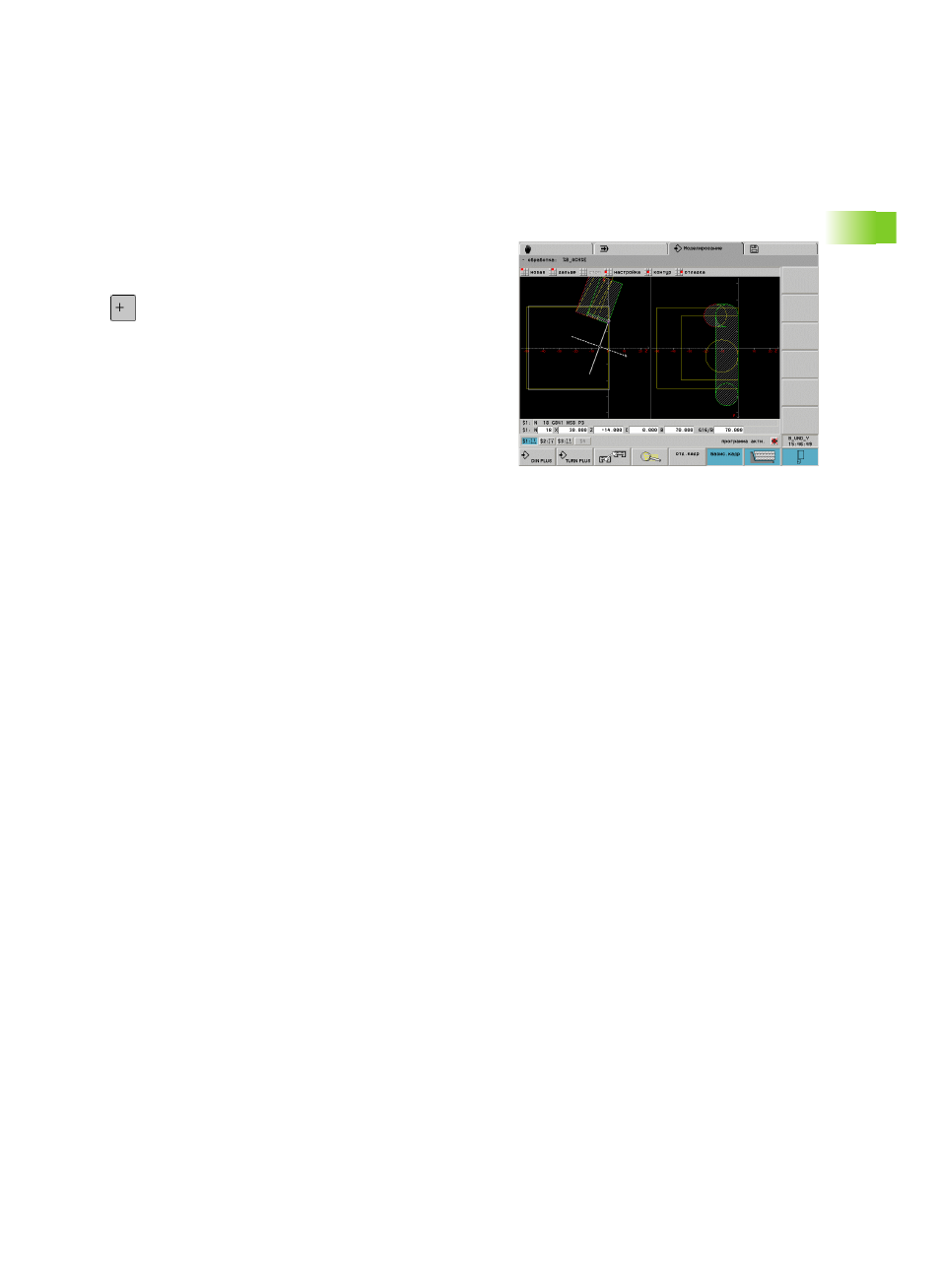

Отображение системы координат
Моделирование по желанию показывет смещенную/повернутую
систему координат в "поворотном окне". Условие: моделирование
находится в режиме Стоп.
U
Нажмите клавишу "Далее". Моделирование
покажет текущую систему координат.
При моделировании следующей команды или при новом нажатии
клавиши "Далее" система координат снова исчезнет.
Отображение положения с осями B и Y
Следующие поля отображения являются "фиксированными":
N: номер кадра исходного NC-кадра
X, Z, C: значения положения (фактические значения)
Следующие поля настраиваются при помощи "PgUp/PgDown" или
меню "Настроить > строку состояния"):
Стандартная настройка (значения для выбранных суппортов):
Y: значение позиции (действительное значение)
T: данные инструмента с местом в револьверной головке,
гнездом магазина (в "(..)") и идентификационным номером
Настройка "Технологические данные":
Частота вращения
Подача
Направление вращения шпинделя
Настройка "B-оси".
B: угол наклона оси B
G16/B: угол наклона плоскости
