HEIDENHAIN CNC PILOT 4290
109
1.16 TURN PLUS:
ко
н
тур
ы
в
пл
о
ск
о
сти
YZ

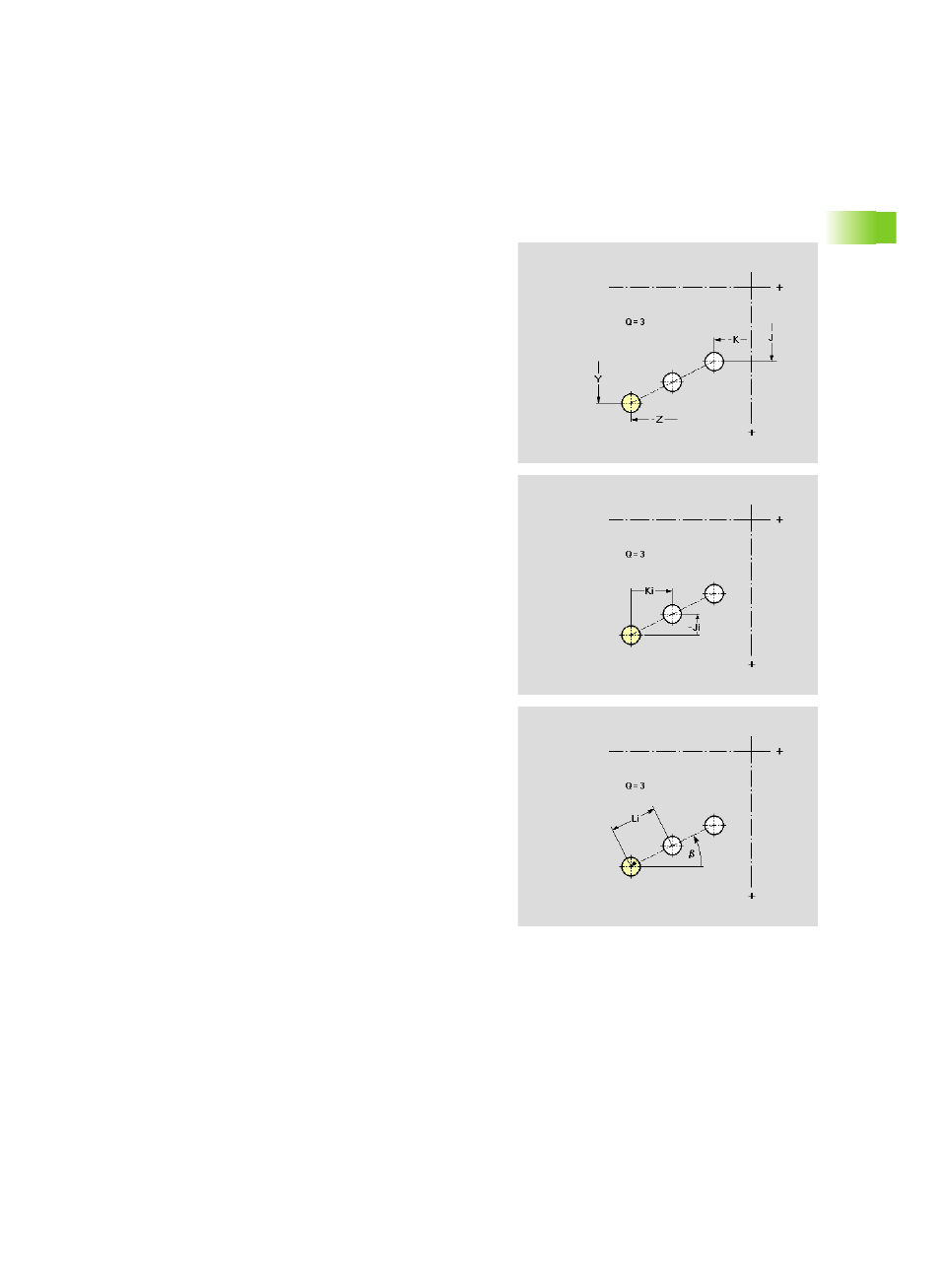

YZ-плоскость: линейный шаблон сверления
Функция определяет линейный шаблон сверления на плоскости
YZ.
Параметр
Y
Начальная точка шаблона в декартовых координатах
Z
Начальная точка шаблона в декартовых координатах
a
Начальная точка шаблона в полярных координатах (угол
привязки: положительное направление оси Z)
P
Начальная точка модели в полярных координатах
Q
Количество отверстий
J
Конечная точка шаблона в декартовых координатах
K
Конечная точка шаблона в декартовых координатах
Ji
Расстояние между двумя отверстиями в направлении Y
Ki
Расстояние между двумя отверстиями в направлении Z
b
Угол продольной оси модели (привязка: ось Z)
L
Общая длина шаблона
Li
Расстояние между двумя отверстиями (шаблонное
расстояние)
Описание отверстия (смотри "Плоскость XY: отдельное
