1.11 DIN PLUS (ось Y): циклы
фрезерования

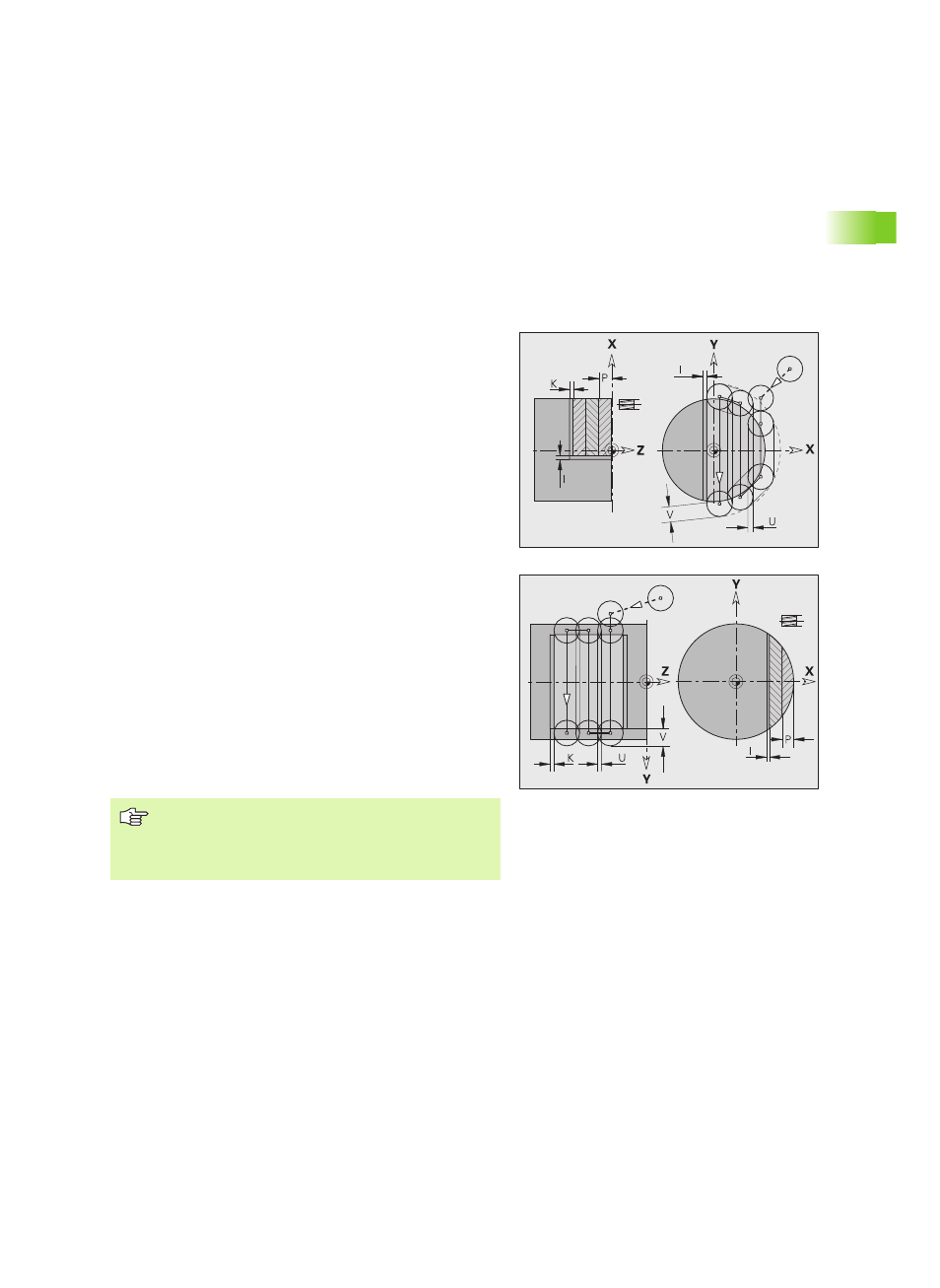

Фрезерование плоскости, черновая
обработка G841
G841 выполняет черновую обработку поверхностей,
определяемых G376-Geo (плоскость XY) или G386-Geo
(плоскость YZ). Цикл выполняется снаружи вовнутрь. Подача
производится вне материала.
Параметры
NS
Номер кадра – ссылка на описание контура
P
(Mаксимальная) глубина фрезерования (подача на
врезание в плоскости фрезерования)
I
Припуск в направлении X
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия.
Устанавливает перекрытие траекторий фрезерования (по
умолчанию: 0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фреза
F
Подача для врезания в глубину (по умолчанию: активная
подача)
J
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
Учитываются припуски:
G57: припуск в направлении X, Z
G58: эквидистантный припуск в плоскости
фрезерования
