HEIDENHAIN CNC PILOT 4290
29
1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY

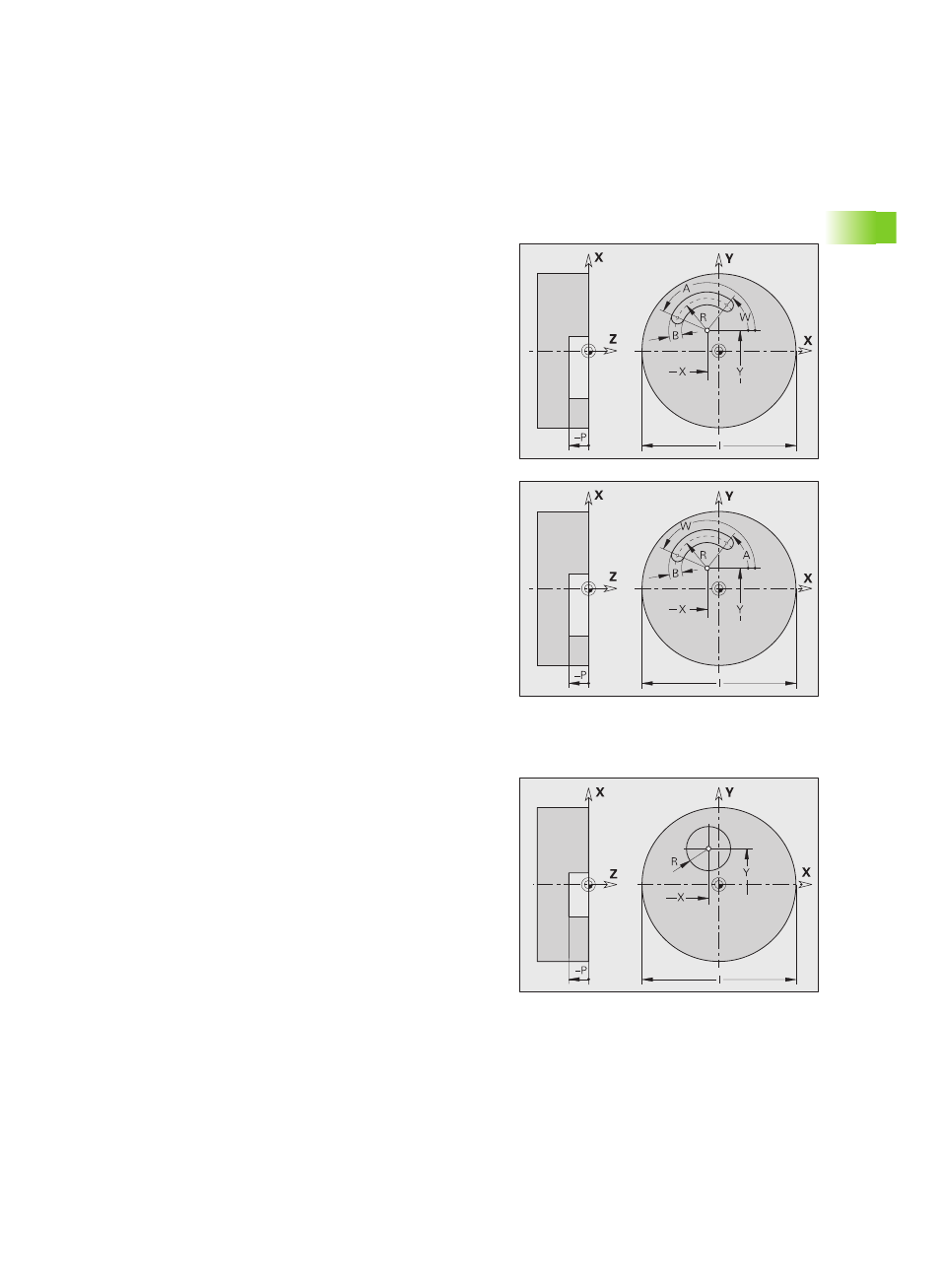

Круглая канавка G372/G373-Geo
G372G373 определяет круглую канавку в плоскости XY.
G372: круглая канавка по часовой стрелке
G373: круглая канавка против часовой стрелки
Полная окружность G374-Geo
G374 определяет полную окружность в плоскости XY.
Параметры
X
Центр кривизны канавки (размер радиуса)
Y
Центр кривизны канавки
R
Радиус кривизны (привязка: контур центра канавки)
A
Начальный угол; привязка: положительная ось X (по
умолчанию: 0°)
W
Конечный угол; привязка: положительное направление
оси X (по умолчанию: 0°)
B
Ширина канавки
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр поверхности (для ограничения резания)
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
Параметры
X
Центр окружности (размер радиуса)
Y
Центр окружности
R
Радиус окружности
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр поверхности (для ограничения резания)
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
