1.12 Моделирование
Моделирование наклонной плоскости
Изображение контура: моделирование показывет YZ-вид
заготовки и контуры повернутых плоскостей как вид сбоку. Для
того чтобы изобразить шаблоны сверления и контуры
фрезерования перпендикулярно наклоненной плоскости также
без искажений, в моделировании игнорируется поворот системы
координат и смещение в пределах повернутой системы
координат.
Учитывайте при изображении контуров наклон плоскости:
„ Параметр "К" G16 или БОКОВОЙ ПОВЕРХНОСТИ_Y
определяет "начало" шаблона сверления или контура
фрезерования в направлении оси Z.
„ Шаблоны сверления и контуры фрезерования показываются
перпендикулярно к наклоненной плоскости. Таким образом
получатся "смещение" к контуру вращения.

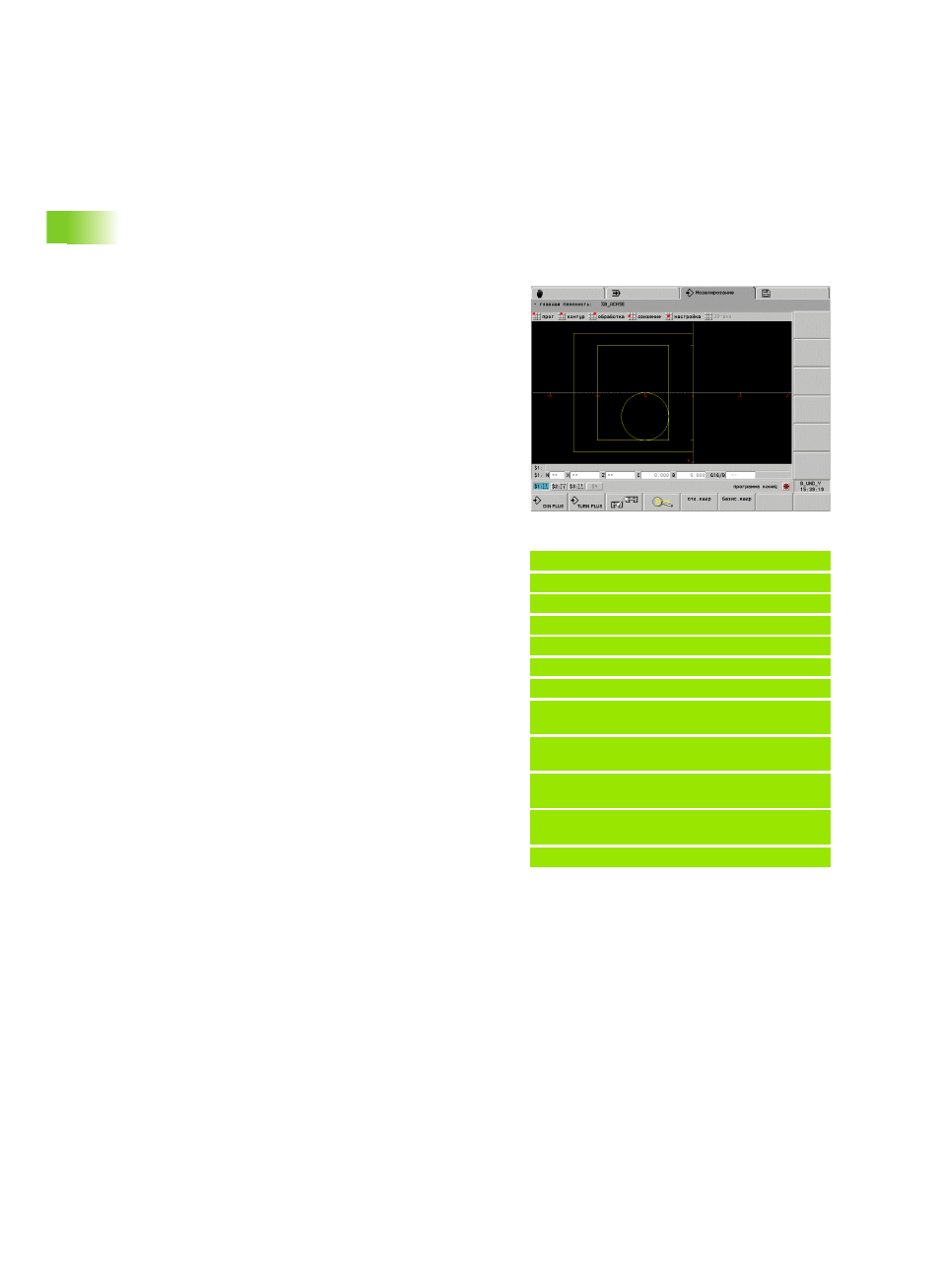

Рисунок и относящаяся к нему часть программы помогут понять
эту схему.
Обработка фрезерованием и сверлением: при изображении
контура инструмента в наклонной плоскости в виде сбоку
действуют те же правила, что и при изображении контура.
При обработке в наклонной плоскости инструмент схематично
показывается в тоцевом окне. При этом моделирование
изображает ширину инструмента в масштабе. Таким методом
можно контролировать перекрытие при фрезеровании.
Траектория инструмента в любом случае изображается в
масштабе (в перспективе) в штриховой графической форме.
Во всех "дополнительных окнах" в моделировании изображается
инструмент и след резца, если инструмент стоит
перпендикулярно к соответствующей плоскости. При этом
учитывается погрешность от +/– 5°. Если инструмент стоит не
перпендикулярно, инструмент представляется в виде "световой
точки", и контур инструмента изображается как линия.
Przykład: "Контур в наклоненной плоскости"
...
ГОТОВАЯ ДЕТАЛЬ
N2 G0 X0 Z0
N3 G1 X50
N4 G1 Z–50
N5 G1 X0
N6 G1 Z0
БОКОВАЯ ПОВЕРХНОСТЬ_Y X50 C0 B80 I25
K-10 H0
N7 G386 Z0 Ki10 B–30 X50 C0 [отдельная
поверхность]
БОКОВАЯ ПОВЕРХНОСТЬ_Y X50 C0 B20 I25
K-20 H1
N8 G384 Z–10 Y10 X50 R10 P5 [полная
окружность]
...
