HEIDENHAIN CNC PILOT 4290
33
1.5 DIN PLUS:
траект
ории
в
пл
о
ск
о
сти
XY

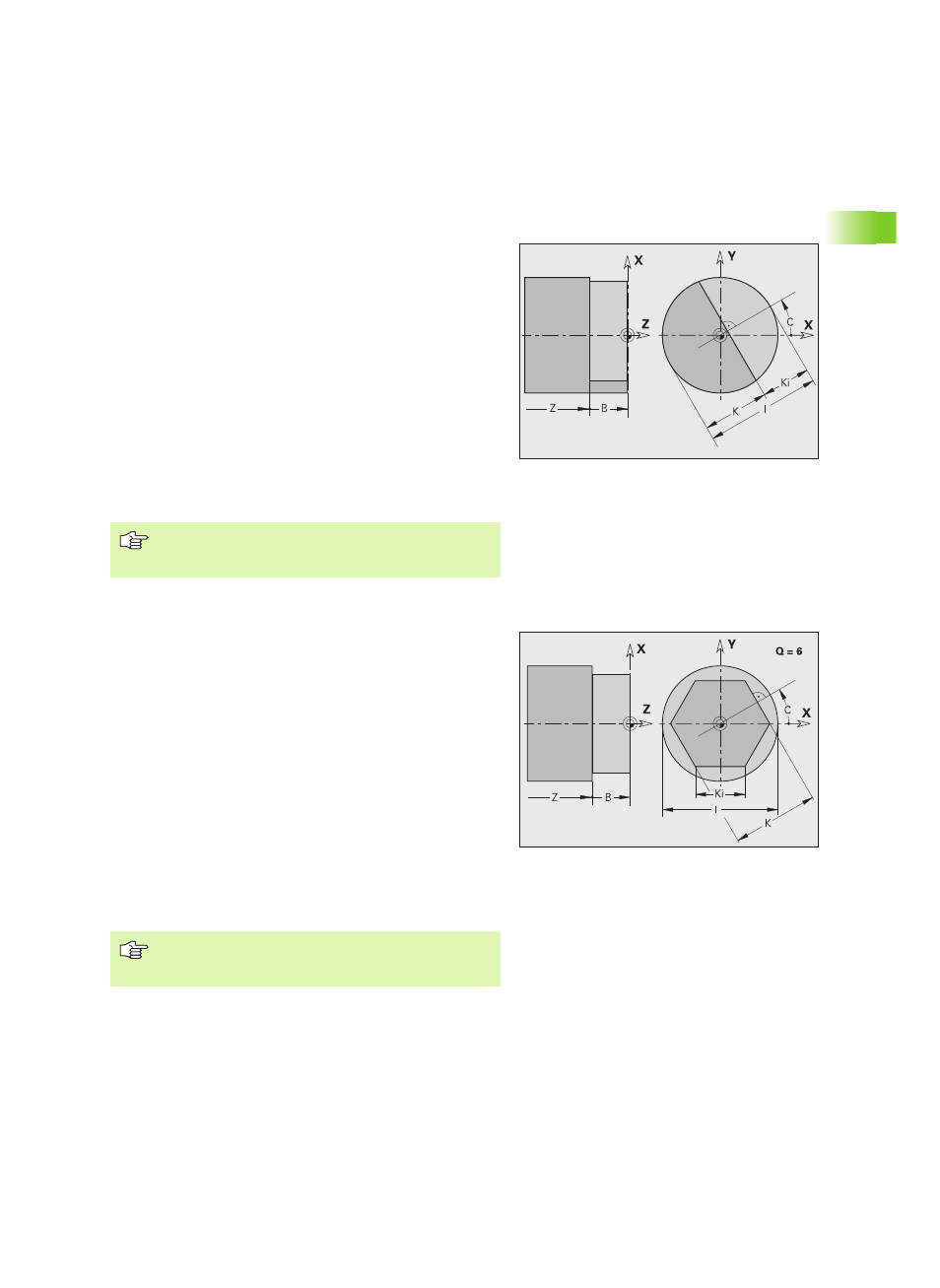

Отдельная поверхность G376-Geo
G376 определяет поверхность в плоскости XY.
Поверхности многогранника G477-Geo
G477 определяет поверхности многогранника в плоскости XY.
Параметры
Z
Отсчетная грань (по умолчанию: "Z" из секционного кода)
K
Остаточная толщина
Ki
Глубина
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
I
Диаметр поверхности
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Символ "Ширина В" будет определен в зависимости от
того, на торцовой или задней стороне лежит
поверхность.
Параметры
Z
Отсчетная грань (по умолчанию: "Z" из секционного кода)
K
Диаметр вписанной окружности (размер под ключ)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
Q
Количество поверхностей (Q >= 2)
I
Диаметр поверхности
Ввод отсутствует: "Х" из секционного кода
"I" перезаписывает "X" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Символ "Ширина В" обрабатывается независимо от
того, находится плоскость на торцовой или обратной
стороне.
