1.8 DIN PLUS (ось Y): команды
позиционирования

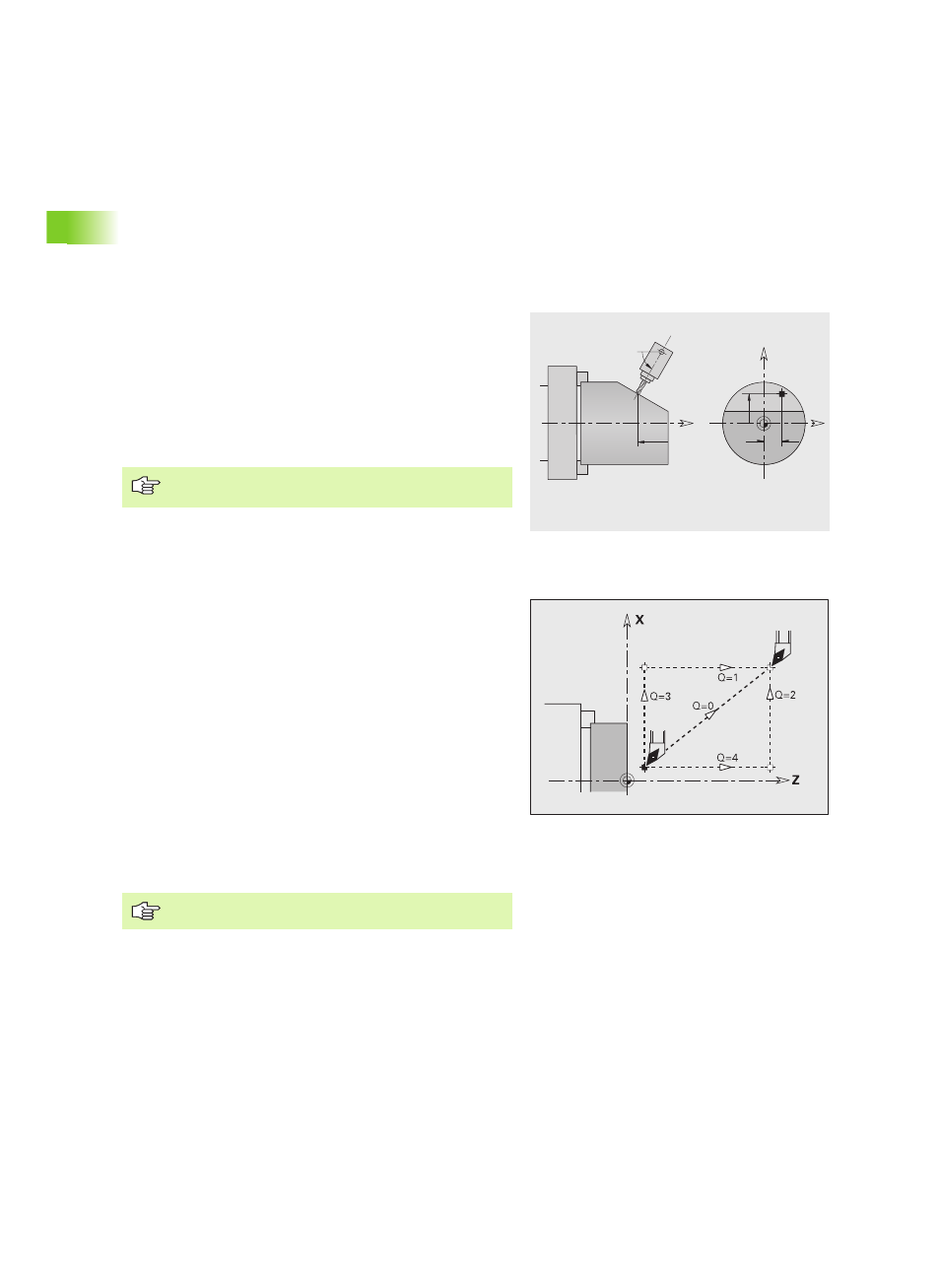

Ускоренный ход G0
G0 перемещает инструмент на ускоренном ходу по кратчайшему
пути в "заданную точку X, Y, Z" и наклоняет ось В.
Подвод к точке смены инструмента G14
G14 перемещает инструмент на ускоренном ходу в точку смены.
Координаты точки смены инструмента устанавливаются в
процессе настройки.
X
Z
Y
Z
Y
X
B
Параметры
X
Диаметр – Заданная точка
Z
Длина – Заданная точка
Y
Длина – Заданная точка
B
Угол оси В
Программирование X, Y, Z, B: абсолютно, в
приращениях или с самоудержанием
Параметры
Q
Последовательность (по умолчанию: 0)
0: оси X и Z перемещаются одновременно
(по диагонали)
1: сначала направление X, затем Z
2: сначала направление Z, затем X
3: только направление X, направление Z остается
неизмененным
4: только направление Z, направление X остается
неизмененным
5: только направление Y
6: оси X, Y и Z перемещаются одновременно
(по диагонали)
При Q=0...4 ось Y не перемещается.
