Гравирование в YZ-плоскости G804

G804 гравирует последовательность знаков в линейном порядке

в плоскости YZ. Текст для гравирования вводится как

последовательность знаков в поле "ID".

Умлауты и специальные символы, которые нельзя ввести в

редакторе DIN, задавайте знак за знаком в "NS". Если текст

задается в "ID", а знак в "NS", то сначала гравируется текст, а

затем знак.

G804 гравирует со стартовой позиции или с активной позиции,

если не задается стартовая.

Пример: если одна надпись гравируется с несколькими вызовами,

задайте начальную позицию при первом вызове. Другие вызовы

программируются без начальной позиции.

Таблица знаков: см. руководство пользователя

Параметры
ID

Текст. Текст для гравирования ()

NS

Номер символа. ASCII-код подлежащего гравировке

символа

Z

Начальная точка

Y

Начальная точка

X

Дно фрезерования (размер диаметра). Позиция Х, с

которой начинается фрезерование.

I

Диаметр отвода. Позиция Х, на которую производится

отвод для позиционирования

H

Высота шрифта. Высота знака в [мм]

W

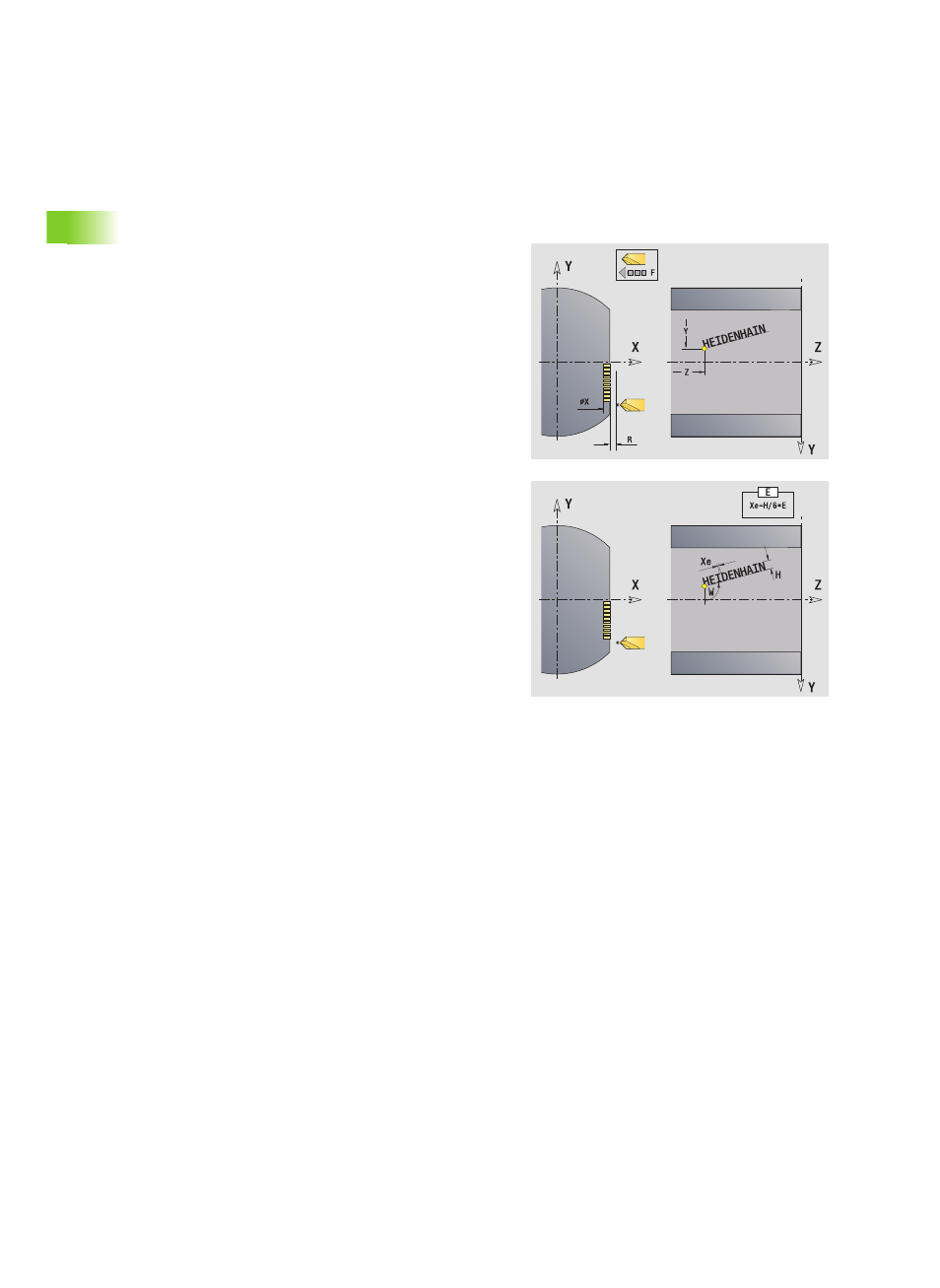

Угол положения надписи. Примеры:

„

0°: от –Y до +Y

„

90°: от –Z до +Z (см. рисунок)

E

Коэффициент удаления. Расстояние между символами

рассчитывается по следующей формуле: H / 6 * E

F

Начиная с версии ПО 625 952-05:

Коэффициент подачи на врезание (подача = текущая

подача * F)
